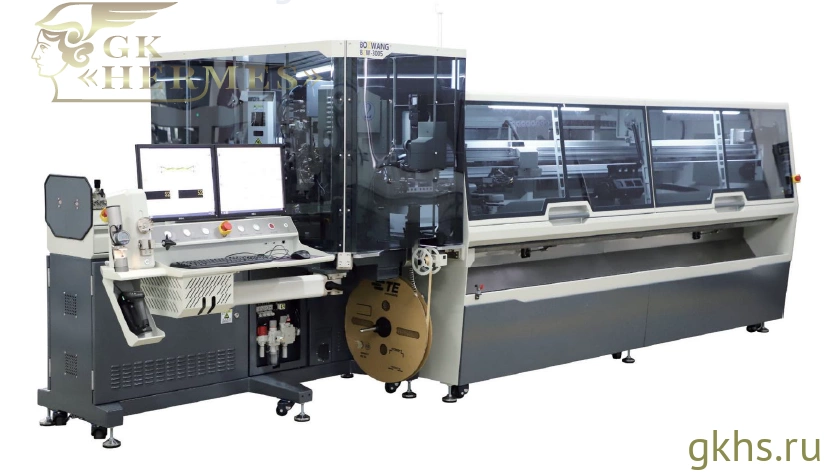

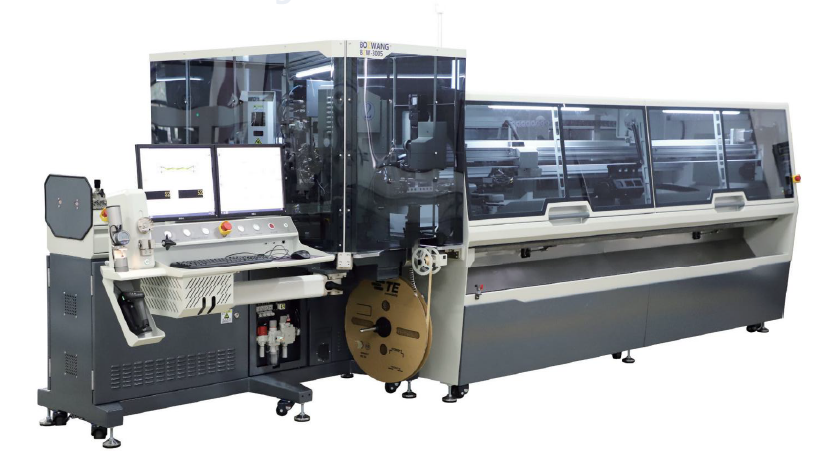

BOZWANG BZW-3005 / BZW-3005S — автоматическая линия обработки и скрутки проводов
Назначение линии
BOZWANG BZW-3005 / BZW-3005S — производственный центр для автоматизированной обработки двухпроводных кабельных сборок с функцией скрутки. Линия объединяет операции подготовки проводника, опрессовки и формирования скрученных пар в рамках одного технологического процесса.
Ключевая особенность
Основной акцент сделан на интеграции операции скрутки проводов в общий цикл обработки. Это позволяет получать готовые изделия с заданной геометрией скручивания без передачи заготовок на отдельные участки.
Параметры обработки кабеля
- Диапазон сечения: 0,22–2,5 мм² (AWG 14–24)
- Длина кабеля: 300–4000 мм (опционально до 10 м)
- Длина зачистки: 0,1–15,5 мм
- Длина открытия жил: 35–100 мм
- Скорость подачи: до 3 м/с
- Шаг скрутки: 5–80 ±10%
- Усилие опрессовки: 25 кН
Технологический процесс
- резка провода
- частичная и полная зачистка
- опрессовка контактов
- скрутка проводников (twisting)
- обработка длинных и коротких проводов
- маркировка (струйная печать)
- контроль параметров
Функциональные возможности
Линия поддерживает работу как в режиме скрутки, так и без неё, что позволяет использовать оборудование для различных типов изделий. В конструкции предусмотрен модуль контроля качества опрессовки (CFM) и система автоматического удаления дефектных изделий. Дополнительно может быть интегрирован модуль обмотки изоляционной лентой.
Интеграция и интерфейсы
Оборудование оснащено стандартным интерфейсом для подключения к MES-системам, что позволяет организовать контроль производственных заданий, сбор данных и мониторинг оборудования. Реализована система хранения и верификации материалов, обеспечивающая контроль соответствия используемых компонентов.
Контроль качества
Контроль осуществляется по параметрам опрессовки, скрутки и геометрии проводников. Используются системы мониторинга усилия, а также выборочный контроль скрутки для обеспечения стабильности характеристик готового изделия.
Применение
BOZWANG BZW-3005 / BZW-3005S применяется в производстве кабельных сборок, где требуется формирование скрученных пар проводов, включая изделия для автомобильной, электронной и промышленной отраслей.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Производственный центр |
|
Тип кабеля
|
Кабель общего назначения |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Точность
|
±(1,0 мм + 0,2% × L) |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Питание
|
380 В |
|
Габариты
|
7600 × 2200 × 2000 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
