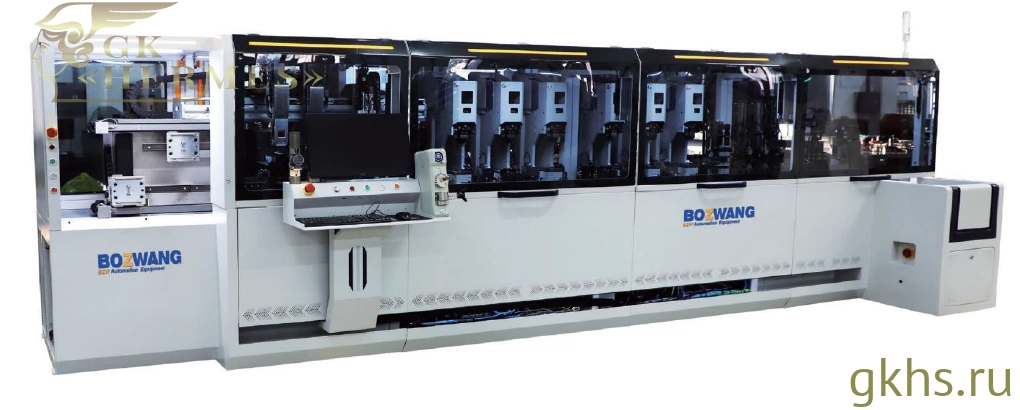

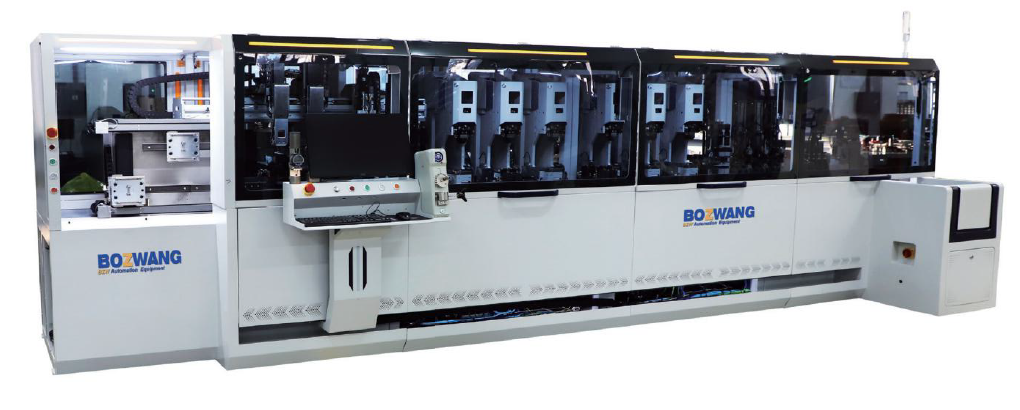

BOZWANG BZW-9001 — интеллектуальная линия обработки кабельных жгутов

Назначение линии

BOZWANG BZW-9001 — интеллектуальный производственный центр для обработки кабельных жгутов, объединяющий основные технологические операции в единую автоматизированную систему. Линия предназначена для серийного производства изделий с высокой вариативностью конфигураций и требованиями к прослеживаемости.

Архитектура производственного центра

Линия построена по многопозиционному принципу с разделением на рабочие станции, каждая из которых выполняет отдельную технологическую операцию. Базовая конфигурация включает 9 станций с возможностью расширения. Это позволяет адаптировать линию под различные производственные сценарии без изменения общей архитектуры.

Параметры обработки кабеля

• Диапазон сечения: 0,22–2,5 мм²
• Длина обработки (односторонняя): 80–2000 мм
• Длина обработки (двусторонняя): 200–4000 мм
• Композитная обработка: 600–4000 мм
• Точность длины: до ±1 мм
• Скорость подачи: до 5 м/с
• Производительность: 1,5–3,5 с на изделие
• Количество типов проводов в загрузке: до 36 (расширяемо до 54)
• Усилие опрессовки: 25 кН

Технологический процесс

• резка проводника
• частичная и полная зачистка
• опрессовка контактов
• установка уплотнителей
• вставка корпуса разъёма
• маркировка (струйная печать)
• контроль и тестирование

Функциональные возможности

Линия оснащена комплексной системой контроля качества, включающей визуальный контроль зачистки, установки разъёмов и параметров опрессовки. Применяется контроль усилия (CFM), измерение высоты обжима, а также контроль усилия выдёргивания. Дополнительно используется 3D-профилирование для мониторинга качества установки компонентов в реальном времени.

Интеграция и интерфейсы

BOZWANG BZW-9001 поддерживает интеграцию с MES-системами и обеспечивает передачу данных о производстве, качестве и загрузке оборудования. Реализована система хранения технологических параметров и производственных записей, что позволяет организовать полную прослеживаемость изделий и управление производственными заданиями.

Контроль качества и прослеживаемость

Встроенные системы контроля обеспечивают проверку всех ключевых параметров: зачистка, опрессовка, установка компонентов и геометрия соединений. Линия автоматически выявляет дефектные изделия и исключает их из потока. Дополнительно реализована система верификации материалов и контроля соответствия компонентов.

Применение

BOZWANG BZW-9001 применяется в высоконагруженных производственных участках, где требуется гибкость, высокая производительность и интеграция в цифровую производственную среду. Решение подходит для изготовления сложных кабельных жгутов с различной конфигурацией.
