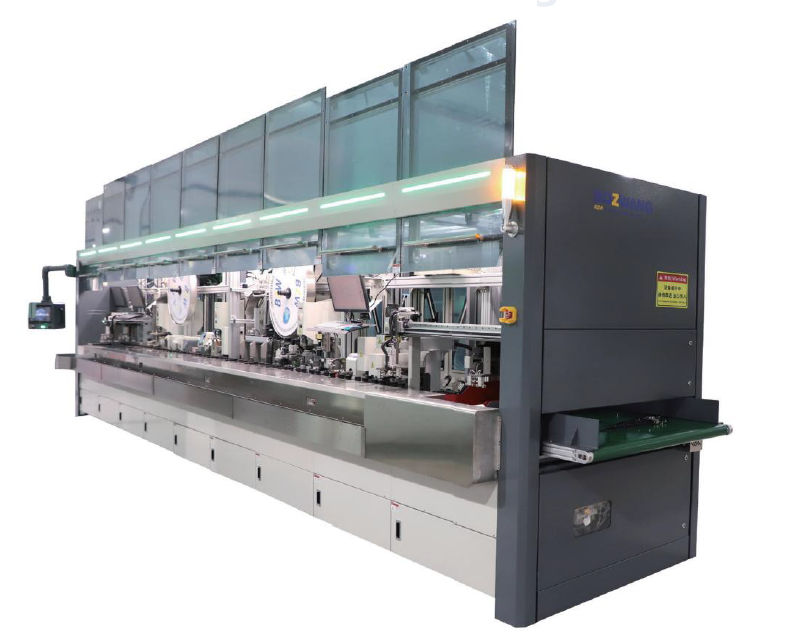

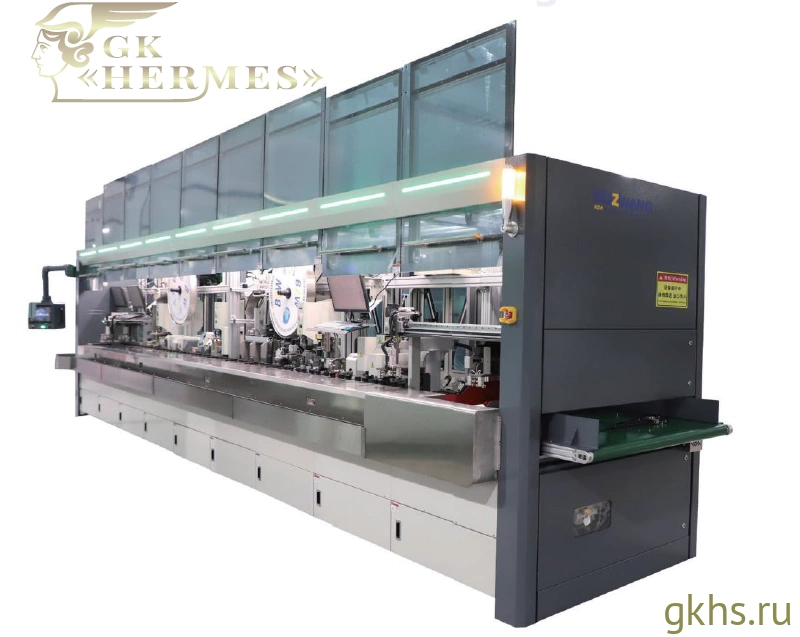

BOZWANG BZW-6.0FK-RMC — полуавтоматическая линия обработки FAKRA 90° кабелей
Назначение линии
BOZWANG BZW-6.0FK-RMC предназначена для обработки коаксиальных кабелей с угловыми разъёмами FAKRA 90° (RMC). Линия ориентирована на сборку изделий, где геометрия соединения напрямую влияет на компоновку кабельной трассы и стабильность радиочастотных характеристик.
Технологическая особенность линии
Обработка кабеля разделена на два функциональных потока: подготовка проводника и сборка внешнего проводника с угловым разъёмом. Такая схема позволяет учитывать конструктивные особенности 90° коннектора, где критична точность позиционирования центральной жилы и экрана относительно корпуса.
Параметры обработки кабеля
- Диаметр кабеля: 2,8–3,2 мм
- Длина кабеля: 200–10000 мм
- Производительность: 4–5 с на изделие
- Усилие опрессовки: 30 кН
Технологический процесс
- резка коаксиального кабеля
- многоуровневая зачистка (оболочка, диэлектрик, экран)
- опрессовка центрального контакта
- сборка и опрессовка внешнего проводника
- установка углового корпуса разъёма (90°)
- контроль параметров соединения
Функциональные возможности
Линия учитывает конструкцию угловых FAKRA-коннекторов, где важна последовательность операций сборки. Реализована обработка экрана с последующей фиксацией в корпусе разъёма, а также контроль положения элементов перед финальной сборкой. Система позволяет работать с различными типами RMC-коннекторов.
Интеграция и интерфейсы
Оборудование построено на базе PLC с сенсорной панелью управления и поддерживает подключение к MES для передачи данных о производстве и контроле качества. Предусмотрена фиксация параметров процесса и ведение производственных записей для обеспечения прослеживаемости.
Контроль качества
Контроль включает проверку параметров опрессовки центрального и внешнего проводника, а также корректности сборки углового соединения. Дополнительно используется мониторинг давления и визуальный контроль ключевых этапов.
Применение
BOZWANG BZW-6.0FK-RMC применяется при производстве кабельных сборок для автомобильных систем связи, где используются угловые FAKRA-коннекторы и требуется точная геометрия соединения при ограниченном монтажном пространстве.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Коаксиальный кабель (FAKRA) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
4–5 с |
|
Питание
|
380 В |
|
Вес
|
около 9000 кг |
|
Габариты
|
10000 × 1100 × 2250 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
