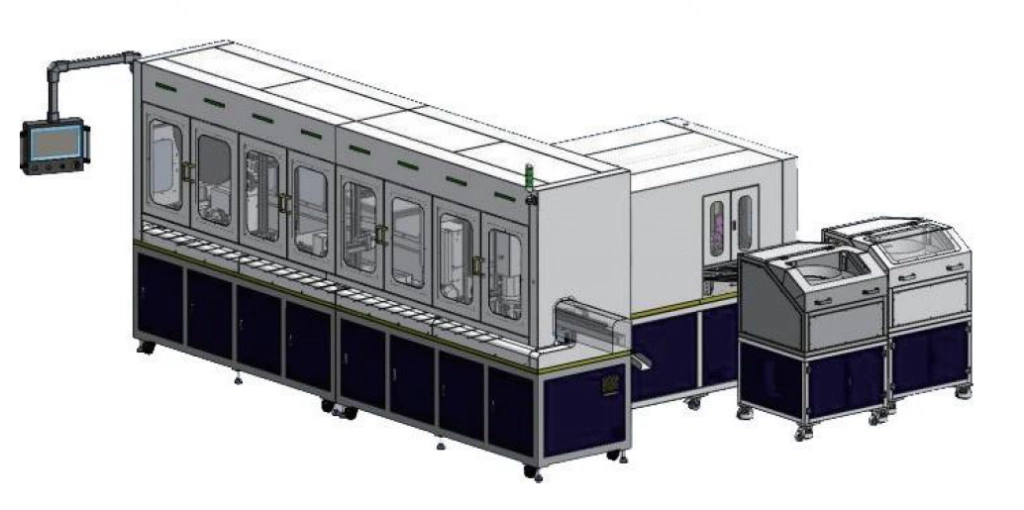

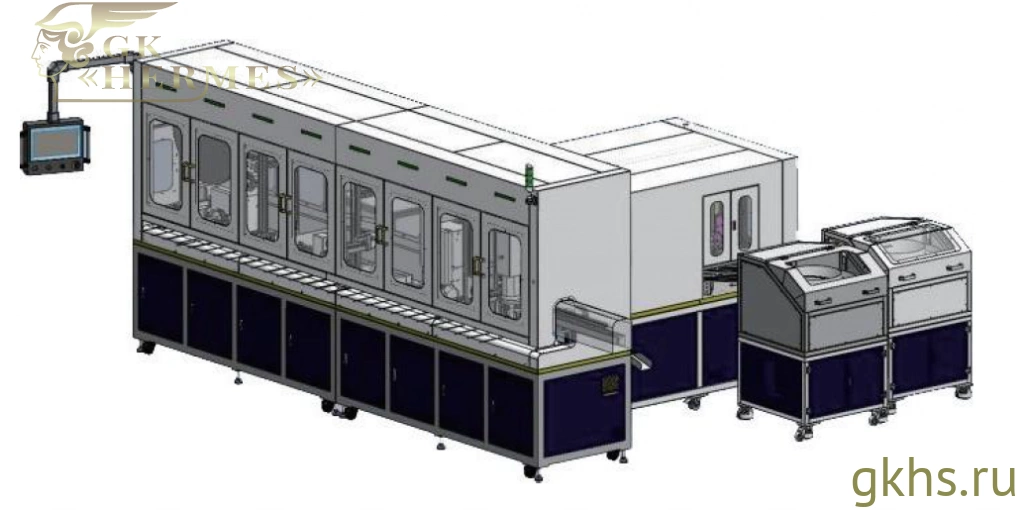

BOZWANG BZW-6001 — автоматическая линия сборки PV кабелей с junction box
Назначение линии
BOZWANG BZW-6001 предназначена для автоматической сборки кабельных сборок солнечных систем (PV), включая установку коннекторов и сборку junction box. Линия объединяет операции обработки кабеля и механической сборки в едином технологическом процессе.
Технологическая конфигурация
Линия реализует последовательную обработку изделия с разделением на зоны A и B, что позволяет выполнять операции с двух сторон кабеля. Применяется схема с изменением направления изделия (U-образное движение), обеспечивающая синхронизацию этапов сборки и компактную компоновку оборудования.
Параметры процесса
- Производительность: до 5 с на изделие
- Тип изделий: PV-кабели с коннекторами и junction box
- Обработка с двух сторон кабеля
Технологический процесс
- подача кабеля с размотки
- резка и зачистка
- опрессовка контактов
- установка и затяжка коннекторов
- сборка и установка junction box
- закрытие корпуса и фиксация
- выгрузка готового изделия
Функциональные возможности
Линия оснащена системами автоматической подачи компонентов (вибропитатели), контроля параметров процесса и визуальной диагностики. Реализована функция лазерной маркировки и проверки изделий. Система управления поддерживает хранение рецептов и быструю переналадку.
Интеграция и интерфейсы
BOZWANG BZW-6001 работает под управлением PLC с сенсорным интерфейсом и поддерживает интеграцию с MES-системами. Возможна передача данных о параметрах обработки, статусе линии и результатах контроля качества.
Контроль качества
Контроль включает проверку операций опрессовки, корректности сборки коннекторов и установки junction box. Система автоматически отслеживает отклонения и обеспечивает стабильность параметров готового изделия.
Применение
Линия применяется в производстве кабельных сборок для солнечной энергетики, где требуется автоматизация процессов сборки коннекторов и junction box с высокой повторяемостью и производительностью.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
PV (фотоэлектрический) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Производительность
|
≤5 с |
|
Питание
|
220 В |
|
Вес
|
1636 кг |
|
Габариты
|
2650 × 2800 × 1850 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
