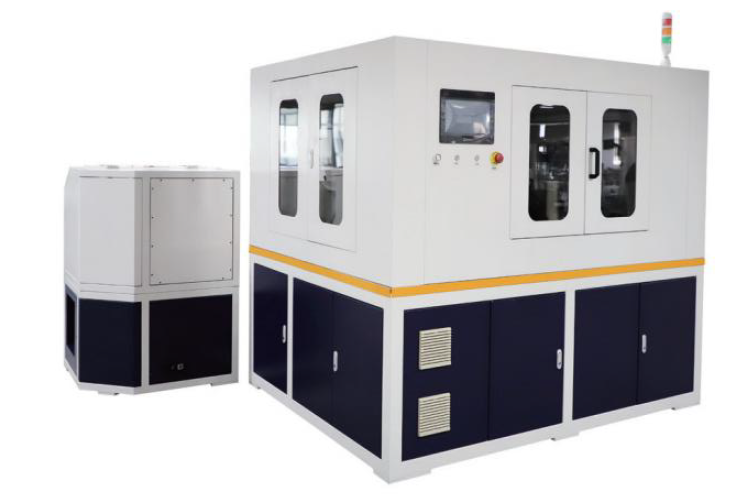

BOZWANG BZW-6003 — автоматизированная линия сборки PV junction box (распределительных коробок)
Назначение оборудования
BOZWANG BZW-6003 — автоматизированная линия для сборки распределительных коробок (junction box) фотоэлектрических модулей. Оборудование обеспечивает интеграцию электрических соединений внутри корпуса с выполнением операций установки компонентов, соединения проводников и механической фиксации.
Технологический процесс
Линия реализует последовательную сборку узла с автоматической подачей компонентов и контролем всех этапов.
- Автоматическая подача диодов и элементов корпуса
- Резка и подготовка проводников
- Установка положительного и отрицательного контакта
- Формирование электрических соединений
- Заклёпка (riveting) и фиксация элементов
- Контроль последовательности сборки
- Автоматическая выгрузка готовых изделий
Конструкция и архитектура линии
Линия выполнена по модульному принципу и включает несколько рабочих станций, объединённых в единый технологический цикл. Используется многоканальная система подачи проводников, обеспечивающая стабильную работу при высокой производительности.
Подача компонентов реализована с применением вибрационных питателей, что обеспечивает непрерывность процесса и снижает влияние оператора. Все операции синхронизированы системой управления.
Контроль качества
Встроенные системы контроля обеспечивают стабильность сборки и минимизацию дефектов.
- Контроль корректности установки компонентов
- Проверка последовательности операций
- Обнаружение пропущенных элементов
- Отбраковка некорректно собранных изделий
Функциональные возможности
- Полная автоматизация сборки PV junction box
- Интеграция нескольких операций в одном цикле
- Стабильная работа при серийном производстве
- Снижение зависимости от оператора
- Повышение повторяемости и качества сборки
Интеграция в производство
BZW-6003 применяется в производстве солнечных модулей как часть автоматизированных линий. Может интегрироваться в производственные цепочки с последующими операциями тестирования и упаковки.
Поддерживается подключение к системам управления производством (MES), что обеспечивает контроль параметров и прослеживаемость продукции.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Автоматизированная линия сборки |
|
Тип кабеля
|
PV (фотоэлектрический) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
≤5 с/цикл |
|
Питание
|
220 В |
|
Вес
|
1636 кг |
|
Габариты
|
2650 × 2800 × 1850 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
