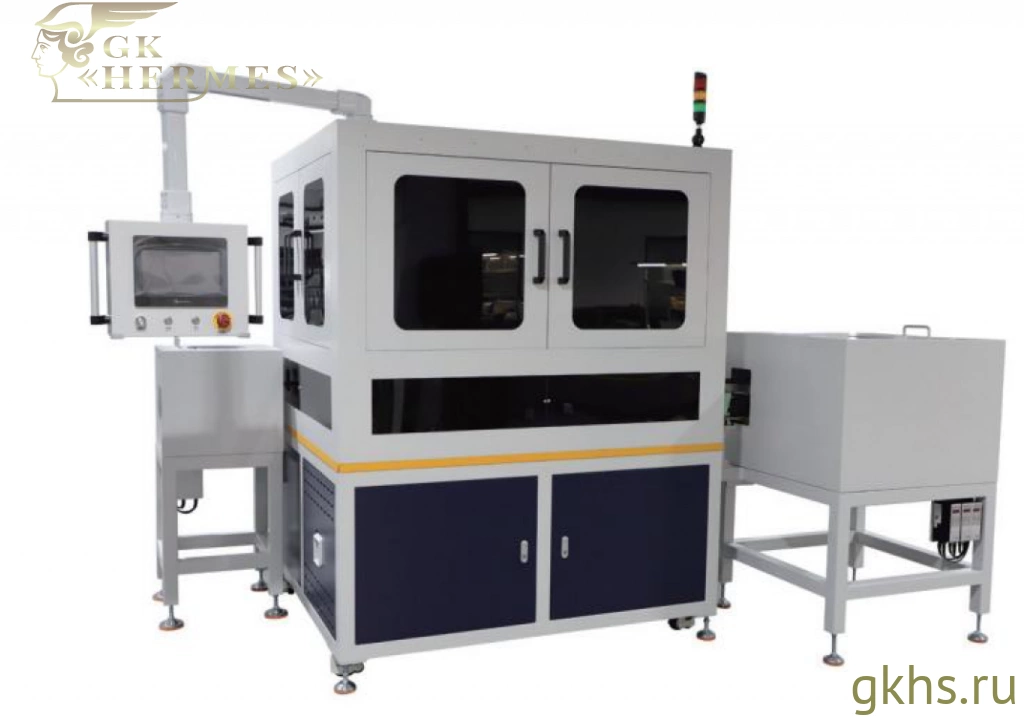

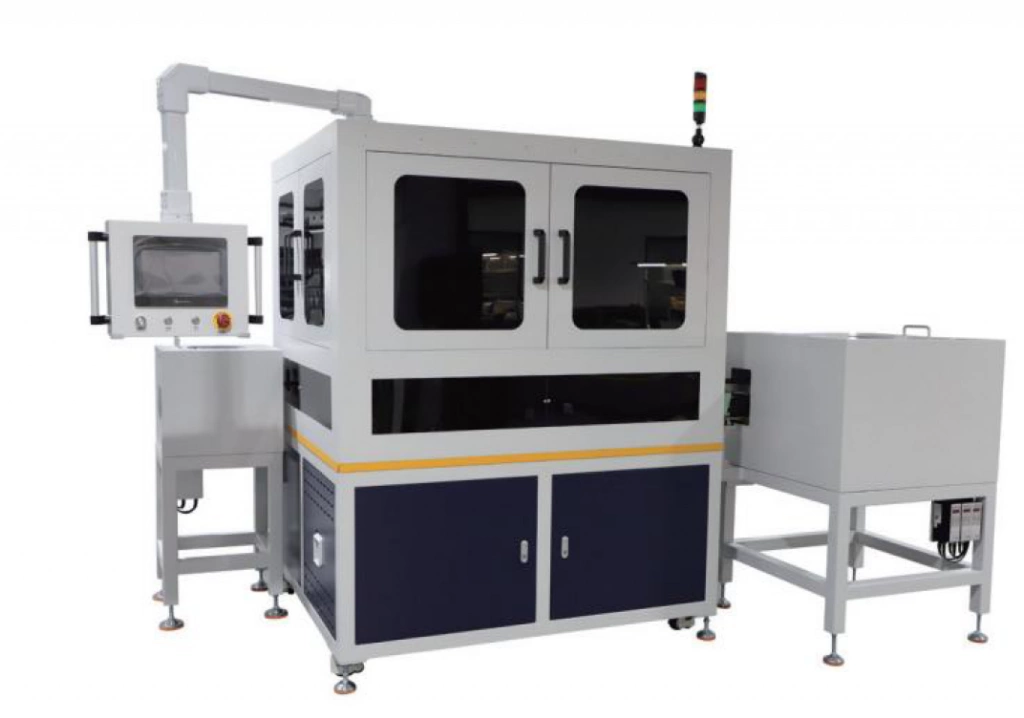

BOZWANG BZW-6005 — автоматизированная линия сборки PV коннекторов
Назначение оборудования
BOZWANG BZW-6005 — автоматизированная линия для полной сборки фотоэлектрических (PV) коннекторов с интеграцией операций установки контактов, сборки корпуса и контроля качества соединения. Оборудование применяется в серийном производстве кабельных соединителей для солнечных энергетических систем.
Технологический процесс
Линия реализует последовательную сборку PV коннекторов с автоматической подачей компонентов и контролем всех этапов.
- Подача корпусов коннекторов (положительных и отрицательных)
- Установка и позиционирование контактов
- Сборка корпуса коннектора
- Фиксация и соединение элементов
- Контроль наличия компонентов
- Контроль качества сборки
- Отбраковка дефектных изделий (NG)
- Автоматическая выгрузка готовых коннекторов
Конструкция и архитектура линии
Оборудование выполнено в виде многомодульной автоматизированной линии с синхронизацией всех этапов сборки. Используются системы автоматической подачи компонентов и позиционирования, обеспечивающие стабильность процесса при высокой производительности.
Модульная архитектура позволяет адаптировать линию под различные типы PV коннекторов и быстро переналаживать оборудование под другую номенклатуру.
Контроль качества
Линия оснащена системой контроля качества, предотвращающей выпуск дефектной продукции.
- Контроль наличия компонентов
- Проверка корректности сборки
- Обнаружение дефектов соединения
- Автоматическая отбраковка (NG lockout)
Функциональные возможности
- Полная автоматизация сборки PV коннекторов
- Интеграция всех операций в одном цикле
- Высокая повторяемость сборки
- Снижение влияния оператора
- Быстрая переналадка под разные типы изделий
Интеграция в производство
BZW-6005 применяется в автоматизированных производственных линиях сборки кабельных изделий для солнечной энергетики. Может использоваться как самостоятельная линия или как часть комплексного участка производства.
Поддерживается интеграция с MES-системами, что позволяет реализовать прослеживаемость продукции и централизованный контроль производственного процесса.
|
Тип установки
|
Линейная |
|
Тип оборудования
|
Автоматизированная линия сборки |
|
Тип кабеля
|
PV (фотоэлектрический) |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
≤5 с/цикл |
|
Питание
|
220 В |
|
Вес
|
1300 кг |
|
Габариты
|
3500 × 2800 × 2000 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
