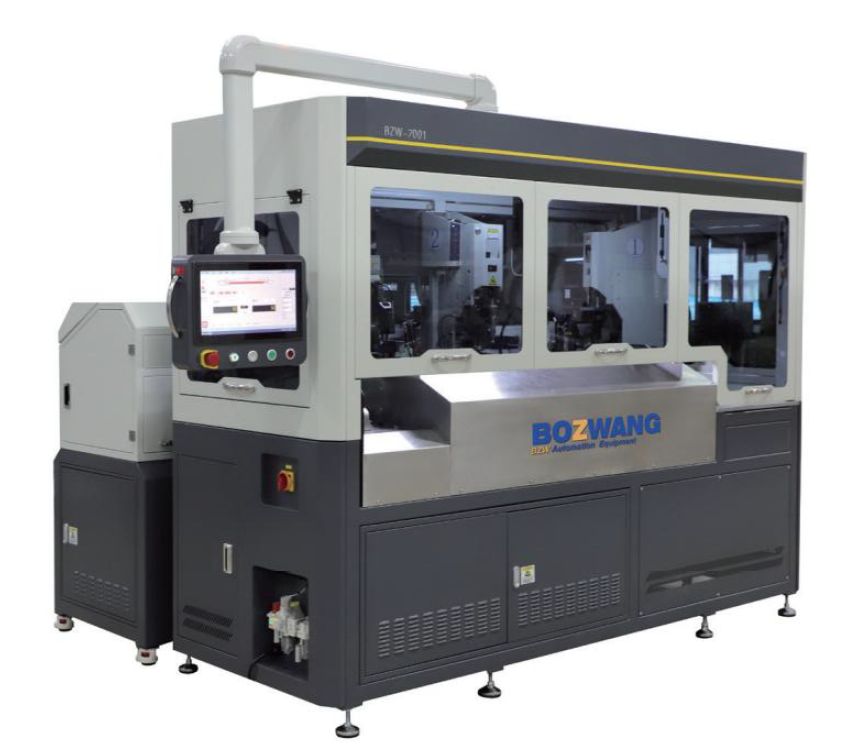

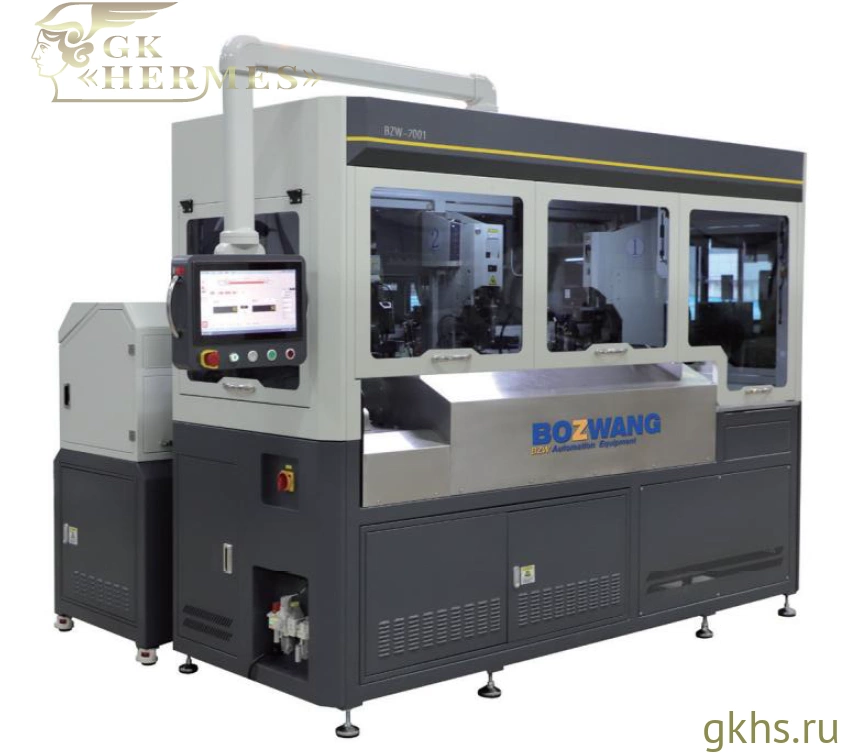

BOZWANG BZW-7001 — автоматическая линия сборки кабельных жгутов с установкой корпусов
Назначение линии
BOZWANG BZW-7001 — автоматическая линия для сборки кабельных жгутов с установкой корпусов разъёмов. Оборудование ориентировано на выполнение полного цикла обработки проводника с последующей сборкой готового изделия в одном технологическом процессе.
Ключевая особенность
Основное отличие линии — интеграция операций обработки провода и автоматической установки корпуса разъёма (shell insertion). Это позволяет исключить отдельные участки сборки и сократить общее время производства кабельных жгутов.
Параметры обработки кабеля
- Длина кабеля: 60–20000 мм
- Диапазон сечения: 0,22–4 мм²
- Длина зачистки: 0,1–15,5 мм
- Усилие опрессовки: 25 кН
- Производительность: 650–800 шт/ч
- Расход воздуха: 6,5–10 м³/ч
Технологический процесс
- резка провода
- полная и частичная зачистка изоляции
- скрутка и лужение проводника
- опрессовка контактов
- установка корпуса разъёма
- маркировка (струйная печать)
- контроль параметров
Функциональные возможности
Линия построена на базе полной сервоархитектуры, обеспечивающей стабильность работы в непрерывном режиме. В конструкции предусмотрены модули контроля усилия опрессовки, мониторинга давления и автоматического удаления дефектных изделий. Модульная конструкция узла установки корпуса позволяет быстро заменять типы разъёмов и адаптировать линию под разные изделия.
Интеграция и интерфейсы
Оборудование поддерживает подключение к MES-системам и использует стандартные протоколы взаимодействия с промышленными системами управления. Предусмотрена возможность передачи производственных данных, контроля загрузки линии и отслеживания параметров обработки в реальном времени.
Контроль качества
В процессе работы осуществляется контроль усилия опрессовки, параметров давления и корректности установки разъёма. Система автоматически выявляет дефектные изделия и исключает их из потока, что снижает риск передачи брака на последующие этапы.
Применение
BOZWANG BZW-7001 применяется на предприятиях по производству кабельных жгутов и соединительных проводов, где требуется объединение операций обработки и сборки в одном цикле с минимальным участием оператора.
|
Тип установки
|
Отдельностоящая |
|
Тип оборудования
|
Линия сборки кабельных сборок |
|
Тип кабеля
|
Кабель общего назначения |
|
Интерфейс управления
|
MES |
|
Привод
|
Серво |
|
Точность
|
±(1,0 мм + 0,2% × L) |
|
Подача воздуха
|
0,5–0,7 МПа |
|
Производительность
|
650–800 шт/ч |
|
Питание
|
220 В |
|
Вес
|
1800 кг |
|
Габариты
|
2500 × 1970 × 2080 мм |
|
Страна производства
|
Китай |
|
Гарантия
|
1 год |
