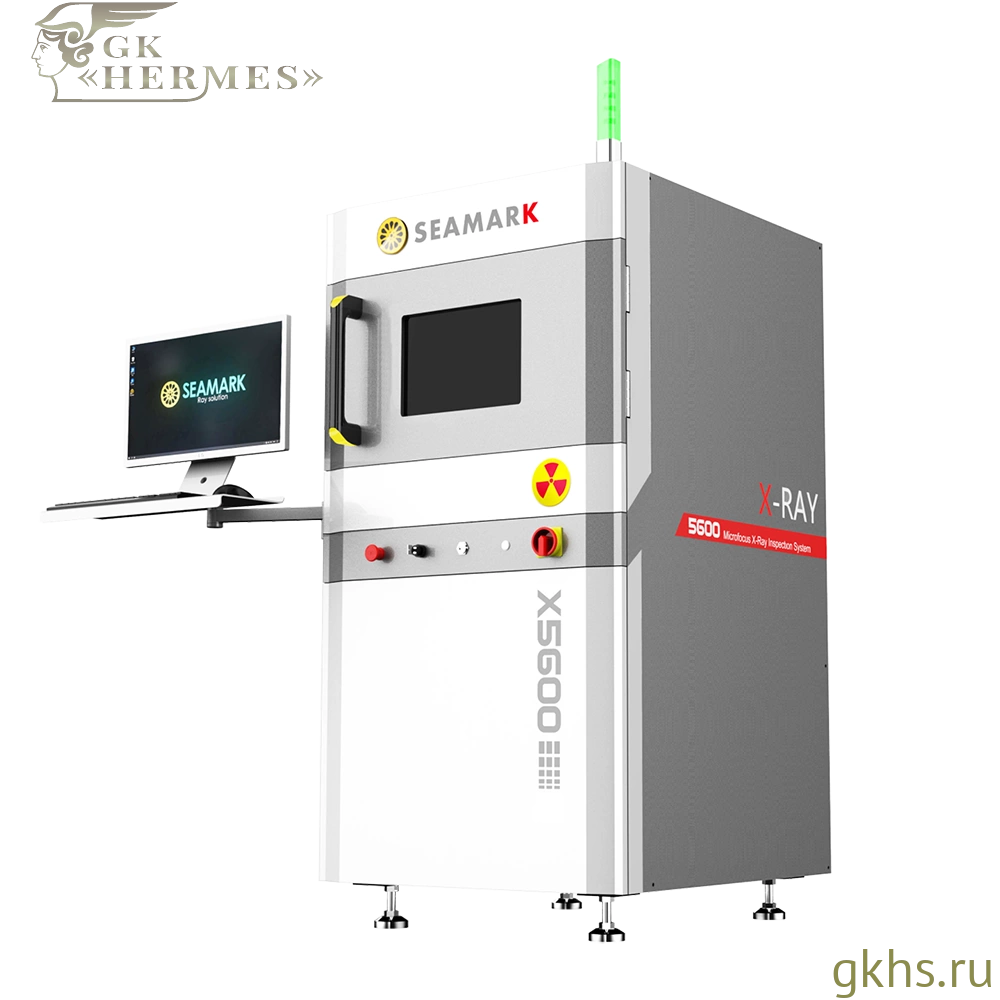

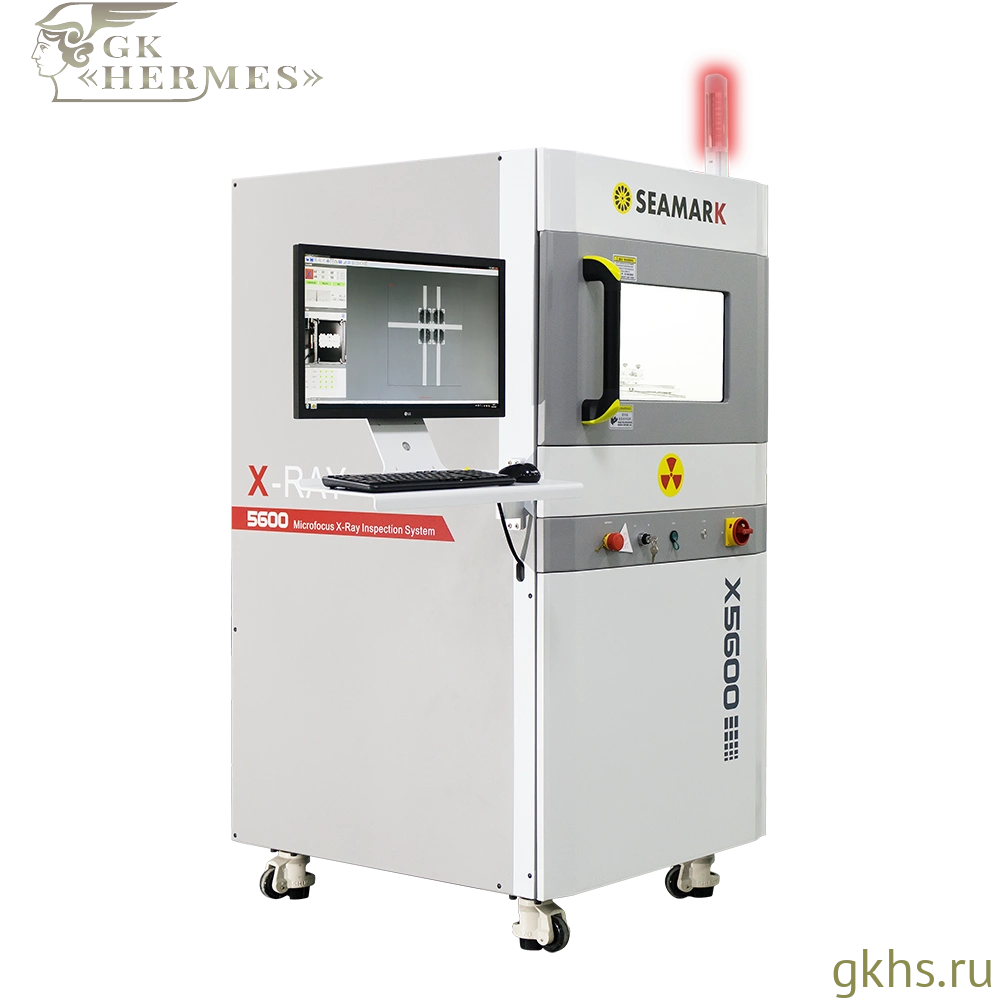

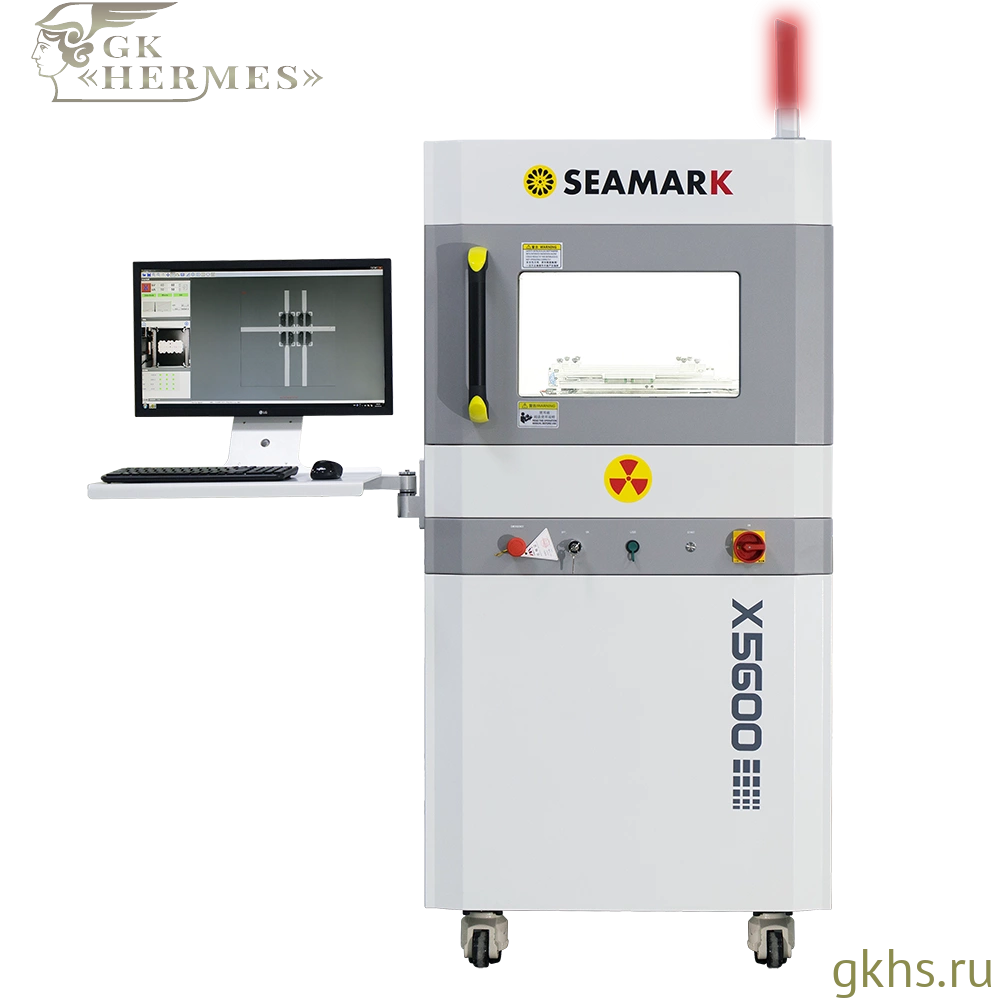

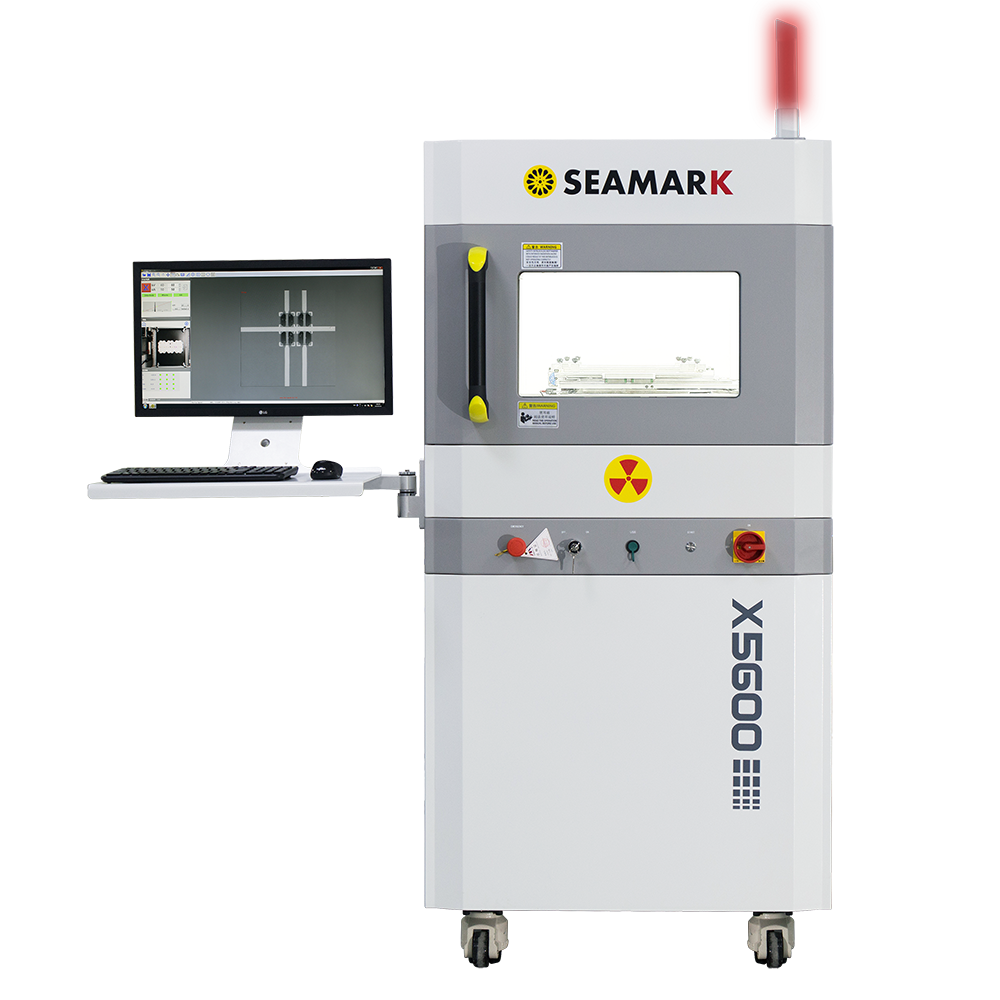

X5600 — базовая 2D рентгеновская инспекция
Описание и преимущества
Рентгеновская система X5600 — компактное и высокоточное устройство микрофокусной 2D-инспекции, разработанное для контроля микроэлектронных компонентов, пайки, микросборок и чувствительных изделий. Благодаря высокому разрешению детектора, собственному интеллектуальному ПО и точному позиционированию X5600 обеспечивает стабильную диагностику дефектов даже на объектах малого размера. Модель отличается простотой эксплуатации, занимает минимум места и идеально подходит для лабораторий, отделов контроля качества и небольших производственных линий.
В отличие от более крупных моделей, X5600 ориентирован на задачи, где ключевую роль играют компактность, скорость инспекции и высокая детализация изображения. Устройство поддерживает наклонное наблюдение, 360° вращательную платформу и несколько сценариев автоматической проверки, что делает его универсальным решением для микропайки, анализа выводов, поиска внутренних трещин и геометрических измерений.
Особенности конструкции / технологий
- Компактная конструкция. Устройство занимает минимальную площадь и подходит для лабораторий и небольших помещений.
- Высокое разрешение изображения. Микрофокусная трубка и датчик высокого качества позволяют фиксировать мелкие дефекты.
- Интеллектуальное ПО инспекции. Автоматизация поиска дефектов, стабилизация изображения и режимы быстрого анализа.
- Функция наклонного обзора. Позволяет рассматривать объект под углом, выявляя скрытые дефекты.
- Поворотная система 360°. Обеспечивает просмотр структуры образца со всех сторон без его перемещения.
- Опциональная функция конусного пучка. Улучшает качество многокадровой съёмки и визуализацию структуры объекта.
- Автоматические сценарии инспекции. Подходят для повторяющихся операций и серийных проверок.
- Многоуровневая система безопасности. Включает защиту от излучения, интерлоки и автоматическое отключение.
Кому подходит
- Лабораториям НИОКР — для анализа микропайки, проводников, BGA и тонкостенных элементов.
- Производителям электроники — для контроля качества сборки и обнаружения внутренних дефектов.
- Отраслям приборостроения и микромеханики — для выявления трещин и оценивания геометрии мелких деталей.
- Компании, занимающимся тестированием компонентов — для быстрой неразрушающей инспекции.
- Учебным центрам — для демонстрации принципов рентгеновской диагностики и анализа материалов.
Примеры применения (Application Cases)
|
Максимальный размер печатной платы
|
380 × 240 мм |
|
Поле зрения
|
130 × 130 мм |
|
Тип рентгеновской трубки
|
Закрытая |
|
Максимальное напряжение рентгеновской трубки
|
90 кВ |
|
Минимальное фокусное пятно,мм
|
~5-15 мкм |
|
Минимально обнаруживаемый дефект, мкм
|
<2,5 мкм |
|
Поддержка томографии
|
Нет |
|
Максимальный вес образца
|
5 кг |
|
Тип детектора
|
Amorphous Silicon FPD |
|
Разрешение детектора
|
1536 × 1536 px |
|
Частота кадров
|
45 fps |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
