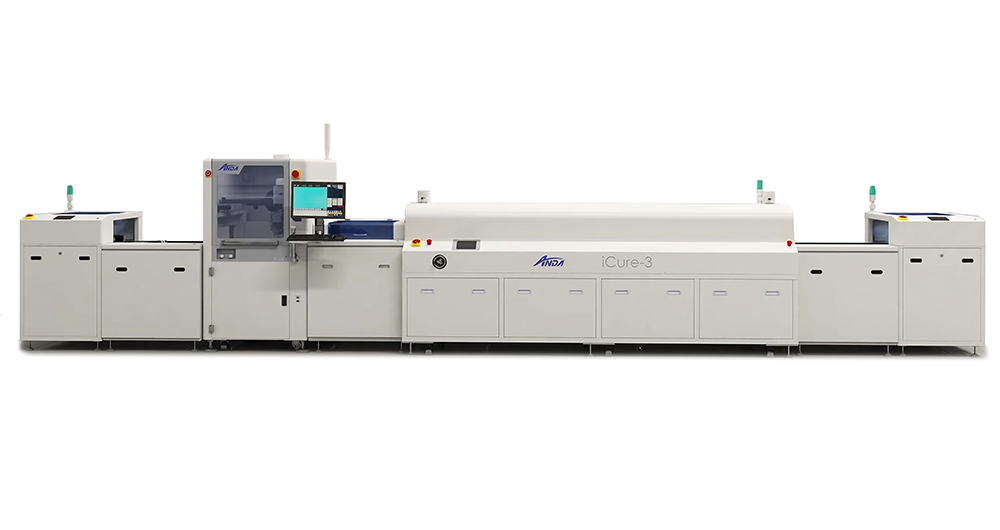

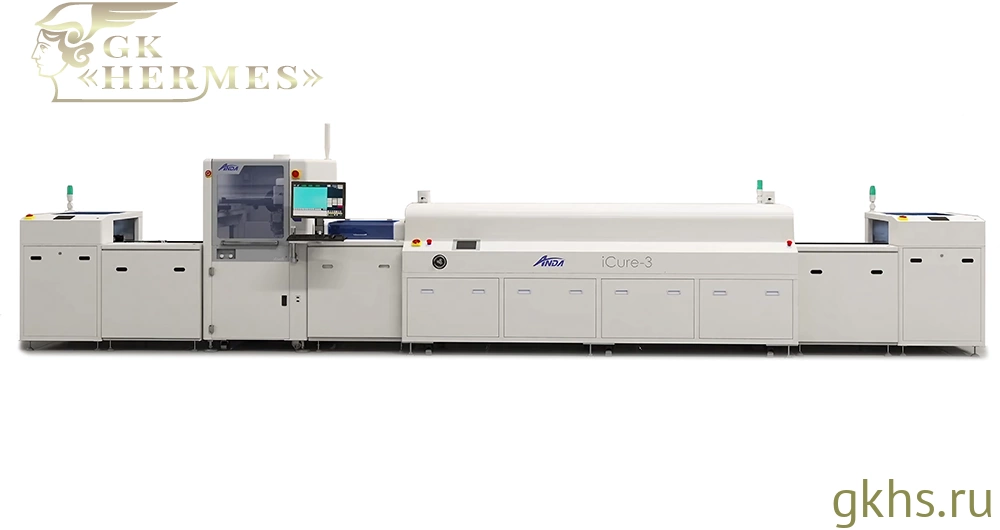

Автоматическая линия нанесения и ИК-отверждения влагозащитных покрытий

Автоматическая линия одностороннего нанесения и ИК-отверждения влагозащитных покрытий — компактная производственная линия для последовательной обработки печатных плат и электронных сборок на участке влагозащиты. Конфигурация объединяет машину селективного нанесения, инспекционный УФ-конвейер, печь инфракрасного отверждения и соединительные конвейеры, формируя автоматизированный маршрут нанесения, контроля и закрепления защитного материала.

Линия предназначена для серийного производства электроники, где требуется организовать стабильный процесс влагозащитной обработки без разрозненного размещения оборудования. Плата последовательно проходит участок подачи, селективное нанесение покрытия, промежуточную УФ-инспекцию, ИК-отверждение и выходной конвейер. Такая конфигурация подходит для стандартных задач нанесения влагозащитных покрытий на печатные платы, когда требуется автоматизировать основные этапы процесса и обеспечить повторяемость результата при сравнительно компактной длине линии.

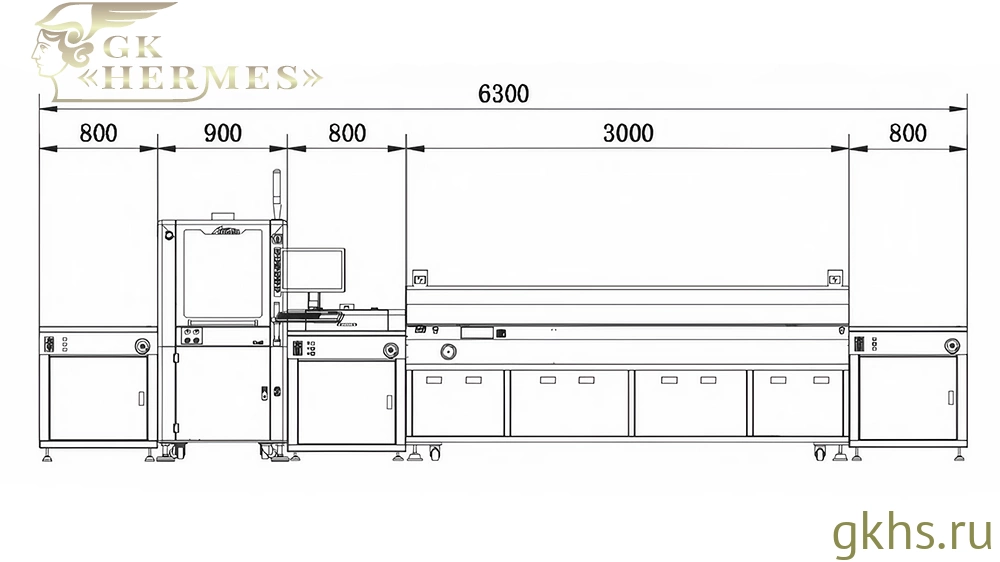

Конфигурация линии

• автоматический соединительный конвейер для подачи плат в линию ADJ-460;
• машина селективного нанесения влагозащитного покрытия iCoat-3;
• инспекционный УФ-конвейер для контроля покрытия после нанесения ADJ-460UV;
• печь инфракрасного отверждения (доступны варианты с двумя, тремя и четырьмя зонами нагрева);
• автоматический соединительный конвейер на выходе линии ADJ-460.

Конфигурация может использоваться как самостоятельный участок нанесения и отверждения влагозащитного покрытия либо интегрироваться в более широкую производственную линию.

Технологические этапы

Подача платы в линию

Печатная плата поступает на входной соединительный конвейер, который передаёт изделие к участку нанесения покрытия. Конвейер обеспечивает транспортировку платы между модулями и помогает поддерживать непрерывность технологического процесса без ручного переноса изделия между отдельными машинами.

Нанесение влагозащитного покрытия

Основной участок обработки построен на базе установки селективного нанесения защитных покрытий Anda iCoat-3. Машина наносит влагозащитный материал по заданной программе, покрывая только необходимые зоны печатной платы и обходя участки, где присутствие покрытия недопустимо: разъёмы, контактные площадки, тестовые точки и другие чувствительные элементы.

iCoat-3 подходит для типовых задач селективного нанесения влагозащитных покрытий на печатные платы и электронные сборки. В зависимости от требований к производительности и карте нанесения установка может использоваться в разных конфигурациях клапанов, что позволяет адаптировать процесс под особенности изделия и применяемого материала.

Инспекция покрытия

После нанесения плата поступает на инспекционный УФ-конвейер. УФ-подсветка помогает оператору визуально оценить наличие покрытия, равномерность слоя, границы нанесения, возможные пропуски, потёки или избыточное нанесение материала. Промежуточный контроль позволяет выявлять дефекты до отверждения и снижает риск передачи некорректно обработанного изделия на следующий этап.

Инфракрасное отверждение

После инспекции плата направляется в печь инфракрасного отверждения. ИК-нагрев используется для термообработки и закрепления нанесённого влагозащитного материала, формируя устойчивый защитный слой на поверхности платы.

Выход платы из линии

После завершения ИК-отверждения плата передаётся на выходной соединительный конвейер. Далее изделие может быть снято оператором, передано на следующий производственный участок или интегрировано в дальнейший маршрут обработки в зависимости от организации линии на производстве.

Производственные процессы

Влагозащитное покрытие

Влагозащитное покрытие формирует на поверхности печатной платы защитный слой, который снижает воздействие влаги, пыли, конденсата, химических загрязнений и других внешних факторов на электронные компоненты. Селективное нанесение позволяет покрывать только заданные зоны платы, оставляя открытыми участки, где материал мешает электрическому контакту, последующей сборке или тестированию.

УФ-инспекция покрытия

Инспекционный УФ-конвейер используется для промежуточного контроля качества покрытия между нанесением и отверждением. За счёт УФ-подсветки покрытые участки становятся визуально более заметными, поэтому оператору проще оценить равномерность слоя, границы нанесения и возможные дефекты до поступления платы в печь.

ИК-отверждение

Печь инфракрасного отверждения обеспечивает закрепление нанесённого материала после нанесения и инспекции. ИК-воздействие помогает поддерживать стабильный поточный процесс и подходит для термоотверждаемых влагозащитных материалов, применяемых при защите печатных плат и электронных сборок.

Преимущества использования линии

• Объединяет основные этапы влагозащитной обработки в едином производственном маршруте.
• Позволяет автоматизировать нанесение, инспекцию и отверждение покрытия без ручного переноса платы между модулями.
• Подходит для серийного производства печатных плат и электронных сборок.
• Помогает повысить повторяемость процесса по сравнению с раздельным использованием автономных машин.
• Обеспечивает промежуточный контроль покрытия до отверждения материала.
• Позволяет сократить риск загрязнения или повреждения платы при межоперационной транспортировке.
• Занимает меньше места по сравнению с более сложными линиями с двумя участками нанесения и двумя печами.
• Может использоваться как базовая автоматизированная конфигурация участка влагозащиты.

Особенности линии

• Компактная конфигурация. Линия включает одну машину нанесения, один участок УФ-инспекции и одну печь отверждения, что делает её удобной для производств, которым нужен полный цикл обработки без избыточного усложнения маршрута.
• Селективное нанесение покрытия. Машина покрытия наносит материал только на заданные зоны платы, обходя разъёмы, контактные площадки, тестовые точки и другие участки, где покрытие недопустимо.
• Контроль перед отверждением. Инспекционный УФ-конвейер позволяет проверить качество нанесения до поступления платы в печь.
• ИК-отверждение в составе линии. Инфракрасная печь обеспечивает последовательное термическое закрепление нанесённого материала после инспекции.
• Линейная интеграция модулей. Соединительные конвейеры связывают участок нанесения, инспекции и отверждения в единый технологический маршрут.
• Подходит для типовых задач влагозащиты. Конфигурация рассчитана на обработку печатных плат, где требуется автоматизированное нанесение покрытия с последующим контролем и отверждением.
• Возможность адаптации под производство. Линия может дополняться загрузочными и разгрузочными модулями, дополнительной вытяжкой или автоматической регулировкой ширины конвейера в зависимости от требований участка.

Эта линия подойдёт производствам электроники, которым требуется организовать компактный автоматизированный участок нанесения и ИК-отверждения влагозащитных покрытий. Конфигурация закрывает основные задачи процесса: подачу платы, селективное нанесение материала, визуальный контроль под УФ-подсветкой, инфракрасное отверждение и передачу изделия на следующий этап производства.
