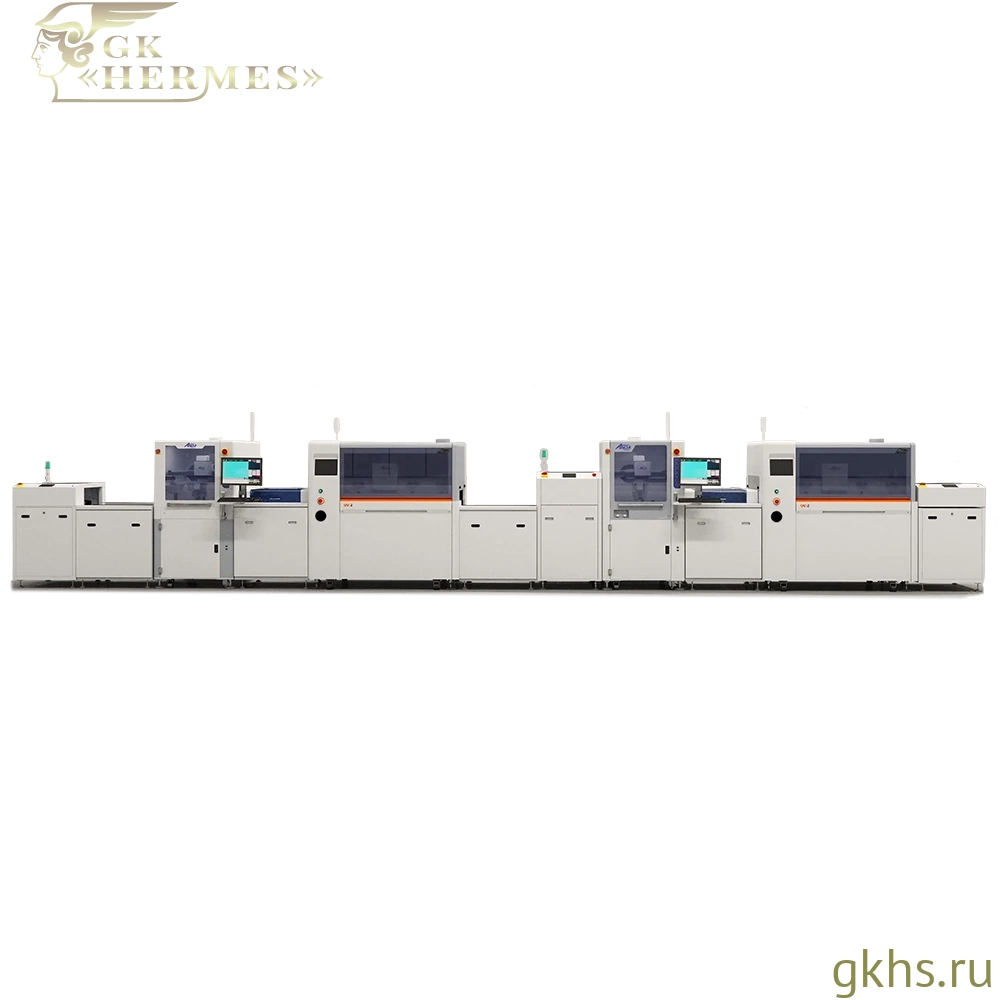

Автоматическая линия двустороннего нанесения и ИК-отверждения влагозащитных покрытий

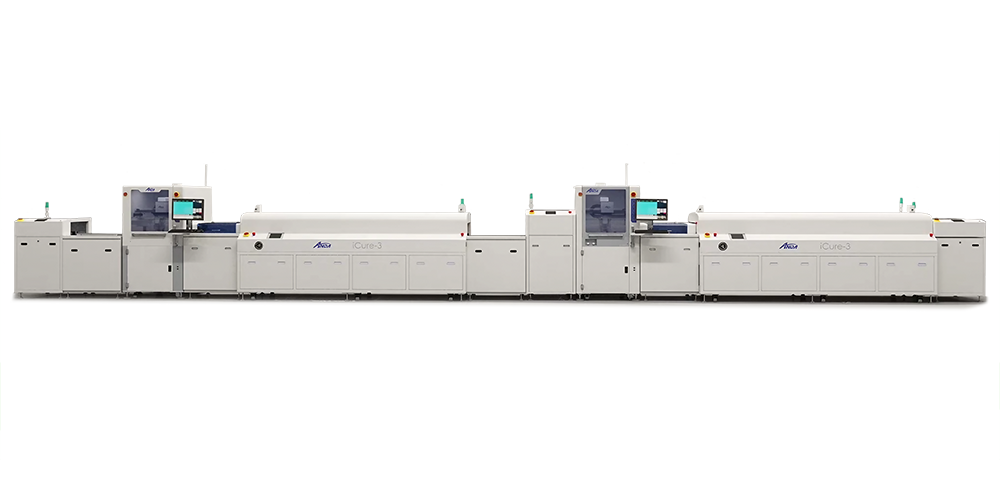

Автоматическая линия двустороннего нанесения и ИК-отверждения влагозащитных покрытий — двухэтапная производственная линия для комплексной последовательной обработки печатных плат и электронных сборок в составе участка влагозащиты. Конфигурация объединяет две машины селективного нанесения, два участка инспекции покрытия, две печи отверждения, соединительные конвейеры и модуль переворота платы, формируя мощный автоматизированный маршрут для полного цикла нанесения защитного покрытия.

Линия предназначена для серийного производства электроники, где требуется не просто нанести влагозащитный материал, а последовательно выполнить несколько этапов обработки: подачу платы, первое селективное нанесение, контроль покрытия, ИК-отверждение, автоматический переворот изделия, повторное нанесение на следующем участке и финальное отверждение. Два участка автоматического нанесения позволяют выполнять обработку в несколько этапов: наносить покрытие на разные стороны изделия, работать с дополнительными зонами платы и использовать более сложные карты нанесения. Такая конфигурация помогает закрыть основные задачи участка влагозащиты — от подачи платы и селективного нанесения до промежуточной инспекции, переворота, повторной обработки и финального отверждения.

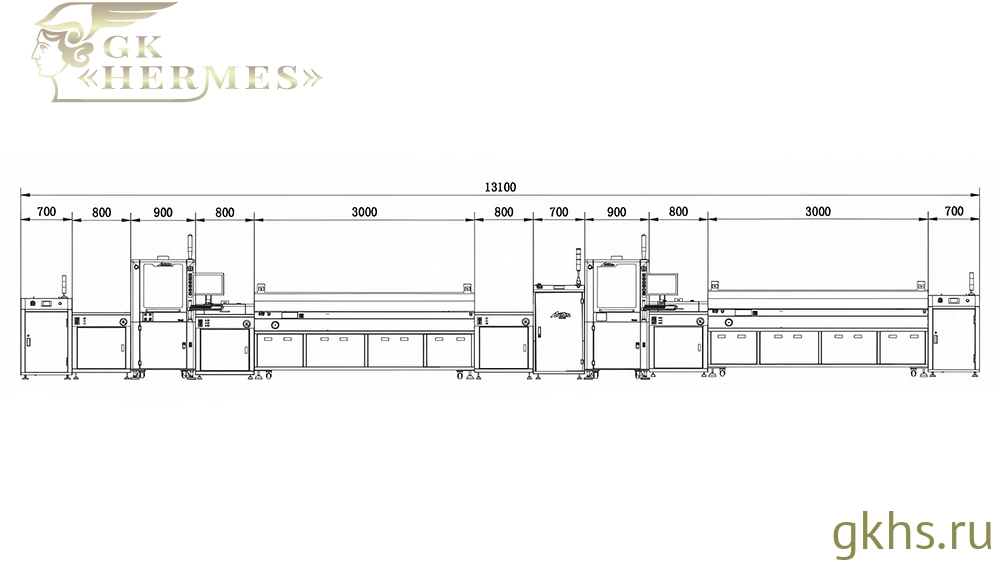

Конфигурация линии

• загрузочный модуль для подачи плат в линию HY-LD;
• автоматический соединительный конвейер между модулями ADJ-460;
• первая машина селективного нанесения влагозащитного покрытия iCoat-3;
• инспекционный УФ-конвейер для контроля покрытия после нанесения ADJ-460UV;
• первая печь отверждения iCure (доступны варианты с двумя, тремя и четырьмя зонами нагрева);
• промежуточный соединительный конвейер ADJ-460;
• автоматический модуль переворота платы HY-LCV;
• вторая машина селективного нанесения влагозащитного покрытия iCoat-5;
• второй участок УФ-инспекции покрытия ADJ-460UV;
• вторая печь отверждения iCure (доступны варианты с двумя, тремя и четырьмя зонами нагрева);
• разгрузочный модуль на выходе линии HY-ULD.

Машины нанесения влагозащитных покрытий могут быть укомплектованы различными клапанами из линейки Anda в зависимости от наносимого материала: точечного, плёночного или дозированного метода нанесения для материалов различной вязкости.

Технологические этапы

Первый этап обработки

Автоматический загрузчик печатных плат берёт компоненты из магазина (специальной стойки упорядоченного хранения плат) и передаёт на конвейер, который направляет компонент далее по линии для нанесения материала.
Участок нанесения построен на базе установки нанесения защитных покрытий Anda iCoat-3. Машина выполняет селективное нанесение влагозащитного материала по заданной программе, позволяя обрабатывать нужные зоны платы и обходить участки, которые не должны быть покрыты: разъёмы, контактные площадки, тестовые точки и другие критичные элементы.
Доступны вариации с различными конфигурациями клапанов, помимо базовой версии с двумя клапанами, расположенными в одну линию с фиксированным межосевым расстоянием:

• 3A с регулируемым размером между двумя клапанами (от 50 до 200 мм);
• 3b с регулируемым размером между четырьмя клапанами в одном ряду (от 140 до 220 мм);
• 3C с четырьмя клапанами в два ряда и регулируемым размером между ними (от 50 до 200 мм).

Промежуточный этап

После первого этапа отверждения плата передаётся через соединительный конвейер на автоматический переворотный модуль. Переворот платы позволяет организовать дальнейшую обработку изделия без ручного вмешательства и подготовить его к следующему этапу нанесения. Таким образом уже нанесённый слой защитного покрытия не повреждается, исключается погрешность в положении платы после переворота, процесс остаётся автоматизированным и проходит без задержек.
Размер рабочей зоны переворотного модуля начинается от 500 мм. Может варьироваться в большую сторону для более крупных плат, исключая возможность их соскальзывания; при этом стоит учитывать, что и длина конвейерной линии соответственно увеличится.

Второй этап обработки

Второй участок нанесения построен на базе пятиосевой установки нанесения защитных покрытий Anda iCoat-5. Эта машина используется для следующего этапа селективного нанесения влагозащитного материала и может быть включена в технологический маршрут для обработки другой стороны платы, дополнительных зон или изделий, требующих более сложной карты нанесения — конструкция iCoat-5 позволяет обработать более труднодоступные зоны ввиду возможности поворота и наклона клапанов нанесения и кругового нанесения материала на плату.
После второго нанесения плата снова проходит инспекционный УФ-конвейер и поступает во вторую печь отверждения. Пройдя через ИК-воздействие (так же, как и на первом этапе, количество зон нагрева может варьироваться), плата отправляется в автоматический загрузчик, который пакует её в кассету с печатными платами, завершая тем самым цикл.

Производственные процессы

Нанесение влагозащитных покрытий

Влагозащитное покрытие формирует на поверхности печатной платы защитный слой, который снижает воздействие влаги, пыли, конденсата, химических загрязнений и других внешних факторов на электронные компоненты. Селективное нанесение позволяет покрывать только заданные зоны платы, обходя разъёмы, контактные площадки, тестовые точки и другие участки, где присутствие материала недопустимо.
В зависимости от требований к покрытию — сложности его схемы, плотности и толщины, — могут подбираться различные машины (базовая iCoat-3 с разными конфигурациями установки клапанов, более продвинутая iCoat-5 для обработки плат с высокой плотностью монтажа). Помимо приведённых моделей машин в производственную линию можно интегрировать и другие установки нанесения — например, Anda iCoat-6 для тонкоплёночного покрытия, Anda iJet-7 с дозированной подачей для высокоточных контуров и большинство других линейных установок.

Инспекция покрытия

Инспекционные УФ-конвейеры в составе линии помогают контролировать качество покрытия между этапами нанесения и отверждения. За счёт УФ-подсветки оператору проще оценивать наличие покрытия, равномерность слоя, границы нанесения и возможные пропуски. Промежуточный контроль снижает риск передачи изделия с дефектом на следующий технологический этап.

Инфракрасное отверждение

Печи отверждения обеспечивают закрепление нанесённого материала после каждого участка нанесения. Инфракрасное воздействие используется для термообработки и отверждения материалов, чувствительных к нагреву, и помогает организовать стабильный поточный процесс после нанесения покрытия.
В зависимости от потребностей в интенсивности воздействия может устанавливаться печь с большим или меньшим количеством последовательных зон нагрева — от двух до четырёх; соответственно будет увеличиваться и размер производственной линии.

Преимущества использования линии

• Автоматизирует несколько ключевых этапов влагозащиты печатных плат в одном производственном маршруте.
• Снижает количество ручных операций между нанесением, инспекцией и отверждением.
• Позволяет организовать последовательное нанесение покрытия на разных этапах обработки изделия.
• Помогает контролировать качество покрытия до и после промежуточных операций.
• Уменьшает риск повреждения или загрязнения плат при ручном переносе между машинами.
• Подходит для сложных изделий, где требуется обработка нескольких зон или сторон платы.
• Повышает воспроизводимость процесса по сравнению с разрозненными автономными операциями.
• Позволяет выстроить поточный участок влагозащиты для серийного производства электроники.

Особенности линии

• Два участка селективного нанесения. Линия включает машины iCoat-3 и iCoat-5, что позволяет организовать последовательную обработку плат в несколько этапов. Машины можно варьировать и взаимозаменять в зависимости от потребности — например, укомплектовать двумя машинами с наклоняемыми и поворотными клапанами iCoat-5 в случае, если плата имеет сложную конструкцию с труднодоступными участками с обеих сторон.
• Два участка отверждения. После каждого этапа нанесения предусмотрена отдельная печь, поэтому материал отверждается поэтапно, без накопления незакреплённого покрытия между операциями.
• Автоматический переворот платы. Модуль переворота позволяет передавать изделие на следующий этап обработки без ручного вмешательства.
• Инспекция после каждого нанесения. УФ-инспекционные конвейеры помогают контролировать качество покрытия до поступления платы в печь отверждения.
• Линейная интеграция модулей. Соединительные конвейеры связывают машины нанесения, инспекции, отверждения и переворота в единый технологический маршрут.
• Опция установки дополнительной вытяжки. Может использоваться для более эффективного отвода паров и летучих компонентов, образующихся при нанесении и отверждении влагозащитных материалов. Опция особенно актуальна при работе с покрытиямина основе растворителей и при повышенных требованиях к чистоте рабочей зоны.
• Опция автоматической регулировки ширины конвейера. Линия может быть оборудована дополной опцией, позволяющей быстрее перенастраивать линию под печатные платы разных форматов без ручной механической регулировки направляющих, сократить время переналадки и снизить риск ошибки при смене партии изделий.
• Подходит для серийного производства. Конфигурация рассчитана на производство, где важны производительность, повторяемость и минимизация ручных операций.
• Селективное нанесение покрытия. Машины нанесения позволяют обрабатывать заданные зоны платы, сохраняя непокрытыми участки, где материал недопустим.
• Контроль качества между этапами. Проверка покрытия на промежуточных стадиях помогает снизить риск брака и повысить стабильность процесса.
• Полный цикл в одной линии. Подача, нанесение, инспекция, отверждение, переворот, повторное нанесение и разгрузка объединены в единую производственную конфигурацию.

Эта линия подойдёт производствам электроники, где требуется организовать комплексный участок нанесения влагозащитных покрытий с двумя этапами нанесения, промежуточной инспекцией, автоматическим переворотом платы и поэтапным отверждением. Конфигурация особенно уместна для серийного выпуска PCBA, где важны стабильность процесса, контроль качества покрытия, сокращение ручных операций и возможность обработки сложных изделий в едином технологическом маршруте.
