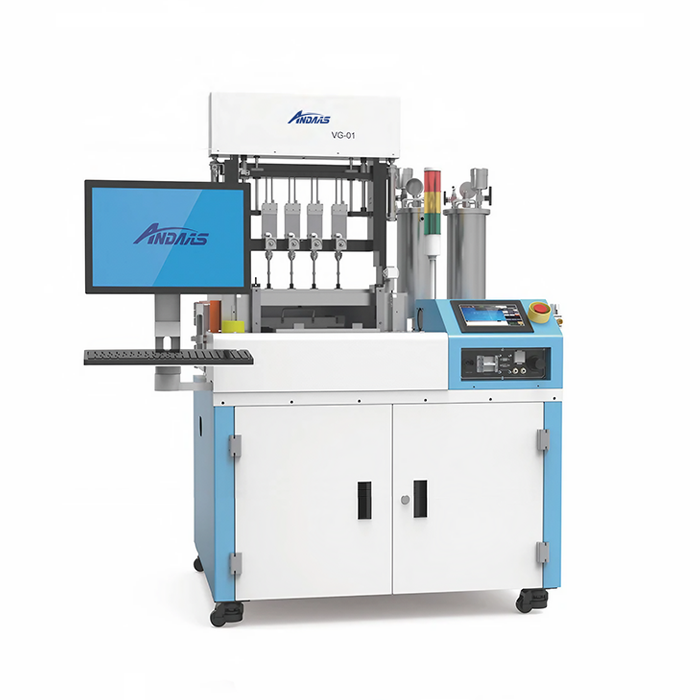

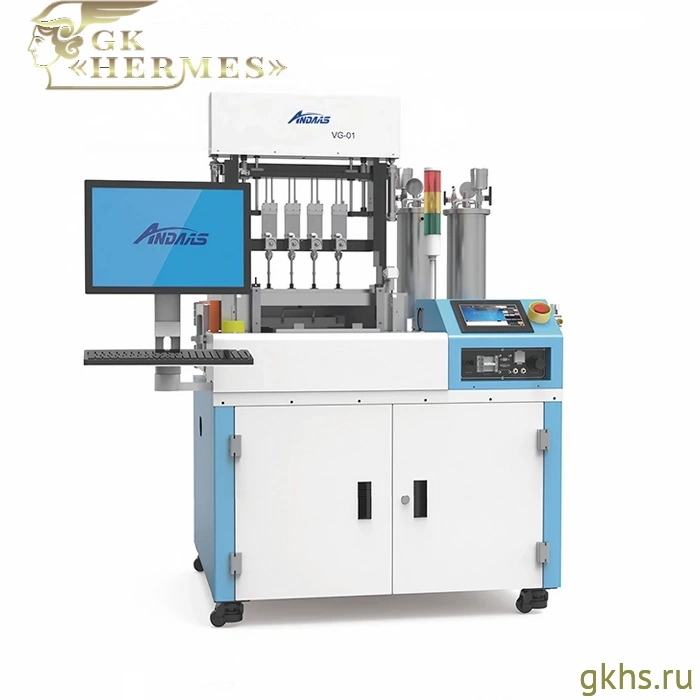

Anda VG-01 — вакуумная машина заливки

Anda VG-01 — вакуумная машина заливки для нанесения компаундов, герметиков и других заливочных материалов на изделия, где важно снизить риск образования воздушных пузырей и обеспечить стабильное заполнение в контролируемой среде. Оборудование предназначено для процессов заливки, герметизации, изоляции и заполнения электронных узлов, модулей и других изделий, чувствительных к качеству распределения материала.

Машина построена на высокоточной XYZ-платформе с линейными модулями и сервоприводами. Такая конструкция повышает стабильность перемещения и обеспечивает точность позиционирования 0,02 мм, что важно при работе с несколькими изделиями, повторяемыми точками заливки и серийными партиями продукции.

Ключевая особенность установки — возможность выполнять заливку в вакуумной среде с использованием многонасадочного высокоточного объёмного поршневого клапана. Такая схема позволяет обрабатывать большие объёмы материала за короткий цикл и заполнять несколько изделий одновременно. Каждое сопло имеет индивидуальное управление подачей и отсечкой материала, а общая система дозирования помогает синхронизировать заполнение между выходными портами.

Anda VG-01 поддерживает модульную конфигурацию по количеству рабочих групп: стандартно используется 4 дозирующих клапана, при этом конфигурация может масштабироваться от 1 до 48 клапанов в зависимости от производительности и требований конкретного процесса. Машину можно адаптировать как для задач с ограниченным числом точек заливки, так и для массового заполнения изделий в коротком производственном цикле.

Управление реализовано на базе промышленного компьютера IPC, карты управления движением и операционной системы Windows. Для подготовки программ предусмотрены четыре режима: обучение на машине, программирование с использованием встроенного зрения, офлайн-программирование по изображению и офлайн-программирование с использованием зрения. Для интеграции в автоматизированные линии предусмотрен интерфейс SMEMA.

Дополнительно Anda VG-01 оснащена автоматической системой очистки сопел и независимым резервуаром материала — решения для поддержки стабильности процесса, сокращения ручного обслуживания и удобства эксплуатации при серийной заливке.

Особенности заливки

• повторяемость: 0,01;
• соотношение компонентов при заливке: 1:1 и 10:1;
• возможна кастомизация под нестандартные соотношения компонентов;
• объём насоса A/B: 30 см³;
• система подачи: прецизионный поршневой насос;
• объёмное поршневое дозирование;
• максимальная скорость: 1000 мм/с.
