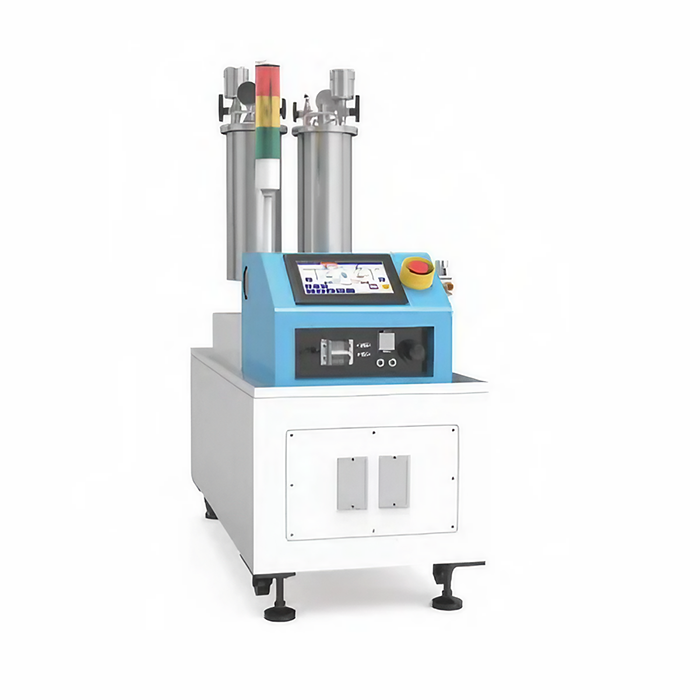

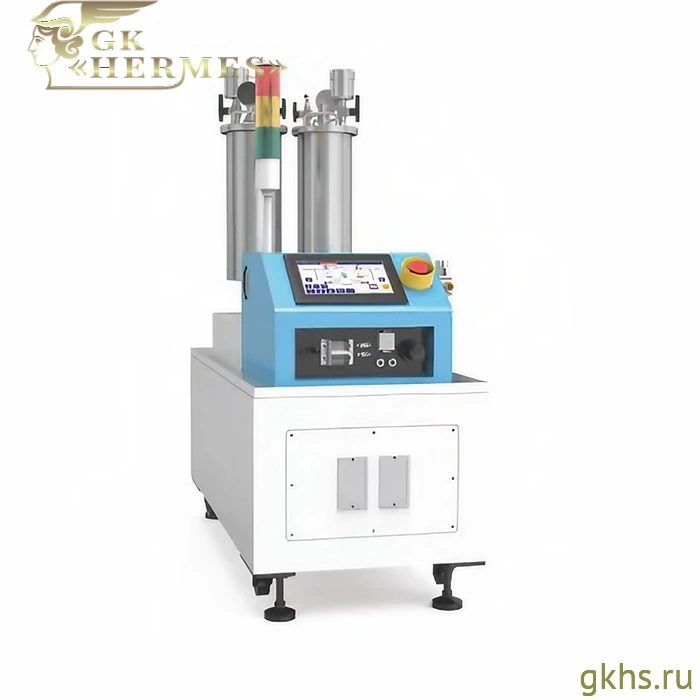

Anda ATC-100 — компактная система подачи двухкомпонентных материалов с фиксированным соотношением

Anda ATC-100 — компактная система подачи двухкомпонентных материалов, предназначенная для малосерийного производства, лабораторной проверки процессов и технологической отработки операций заливки. Оборудование применяется там, где требуется подача компонентов A/B в фиксированном соотношении, но нет необходимости использовать более сложную промышленную станцию с переменным соотношением компонентов.

Установка подходит для процессов заливки, герметизации, заполнения, изоляции, охлаждения, приклеивания и нанесения покрытий. Система может использоваться с материалами, применяемыми в большинстве типовых задач заливки, включая двухкомпонентные составы для заполнения корпусов, защиты электронных узлов и фиксации компонентов.

В основе системы используется поршневой объёмный принцип дозирования. Ход поршня контролируется в реальном времени, позволяя отслеживать процесс подачи материала и поддерживать стабильность выдачи. Передача усилия реализована через пневмоцилиндр.

Для работы с материалом система использует керамический дозирующий цилиндр, рассчитанный на повышенную износостойкость и длительный срок службы. Цифровое управление упрощает настройку параметров процесса и помогает сократить время переналадки при переходе между режимами или материалами.

Параметры подачи

• Соотношение компонентов: фиксированное;
• Доступные соотношения компонентов: 1:1, 2:1, 5:1, 10:1 (доступна также опциональная настройка);
• Максимальная единичная выдача: 50 мл;
• Минимальная единичная выдача: 4,39 мл;
• Максимальный ход пневмоцилиндра: 80 мм;
• Минимальный ход пневмоцилиндра: 5,8 мм;
• Максимальное рабочее давление: 50 бар;
• Максимальное входное давление: 0,8 МПа;
• Рабочая температура: 50 °C;
• Максимальное давление на выходе: 10 МПа;
• Точность выдачи материала: ±1%;
• Нагрев баков A/B: 1–100 °C;
• Нагрев подающих трубопроводов A/B: 1–100 °C (доступна также опциональная настройка);
• Перемешивание в баках A/B: электрическое.

Для стабильной подготовки материала предусмотрены функции контроля верхнего и нижнего уровня с предупреждением о нехватке или переполнении. Система может оснащаться нагревом баков A/B в диапазоне 1–100 °C, опциональным нагревом подающих трубопроводов A/B, электрическим перемешиванием и вакуумной дегазацией. Также возможна комплектация статическим или динамическим смешиванием, в зависимости от требований материала и технологического процесса. Дополнительные опции запрашиваются отдельно.

Благодаря компактной конфигурации, фиксированным соотношениям компонентов и опциям подготовки материала система подходит для лабораторий, опытных участков и небольших производств, где требуется подача двухкомпонентных материалов в фиксированном соотношении. Система особенно уместна для задач заливки, герметизации, изоляции и приклеивания, когда важны компактность, простое обслуживание, контроль выдачи материала и возможность подготовки компонентов с нагревом, перемешиванием или вакуумной дегазацией.
