HESS XD-250ML — компактная установка двухволновой пайки с удлинённым предварительным нагревом

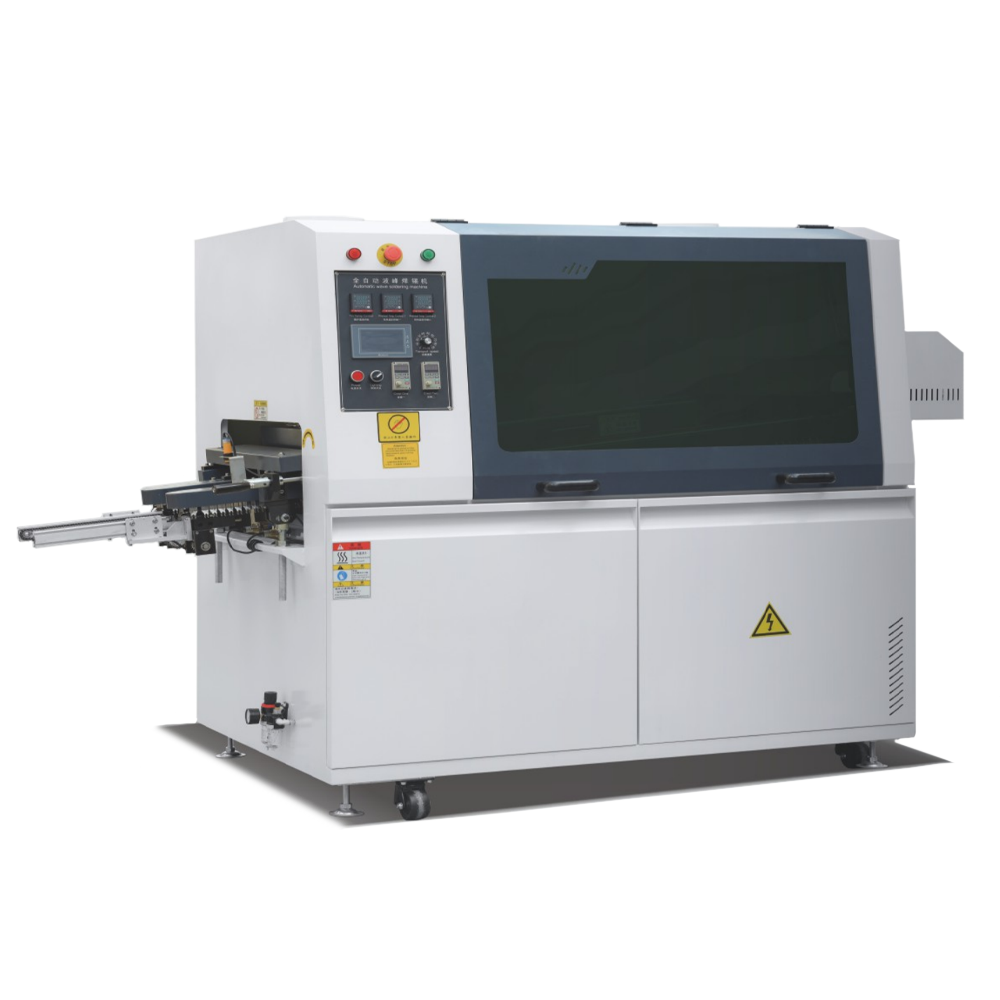

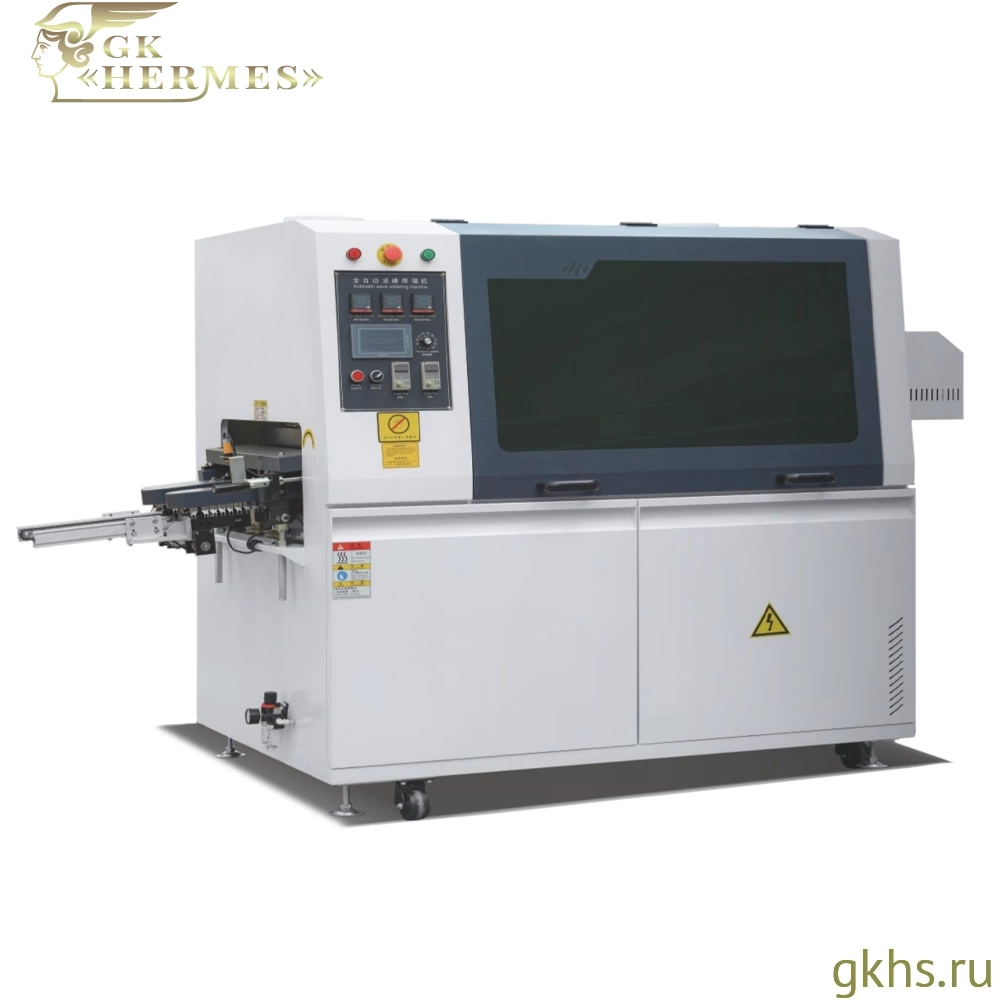

HESS XD-250ML — компактная автоматическая установка двухволновой пайки для серийного производства электронных узлов с выводными компонентами. Оборудование предназначено для обработки печатных плат шириной до 250 мм с использованием бессвинцовых и традиционных припоев.
Установка объединяет автоматическое нанесение флюса, удлинённый двухзонный предварительный нагрев и пайку двумя волнами расплавленного припоя. Особенностями модели являются износостойкая транспортная система, регулируемая ширина волны припоя и паяльная ванна увеличенной вместимости с механизмами подъёма и выдвижения.
Износостойкая транспортная система
Конвейерная система обеспечивает стабильное перемещение печатных плат через технологические зоны установки. Для транспортировки используются запатентованные захваты цепного конвейера из износостойкого сплава, устойчивые к деформации и рассчитанные на длительный срок эксплуатации.
Скорость движения конвейера регулируется в соответствии с требованиями технологического процесса. Угол наклона направляющих составляет 3–7°, что позволяет настраивать условия взаимодействия печатной платы с волной припоя.
Автоматическое флюсование и предварительный нагрев
Система распыления флюса оснащена приводом от шагового электродвигателя, обеспечивающим стабильное перемещение распылительного механизма и нанесение флюса на обрабатываемую поверхность платы.
Удлинённая двухзонная система предварительного нагрева мощностью 7 кВт использует циркуляцию горячего воздуха для подготовки печатных плат к контакту с расплавленным припоем. Независимые зоны позволяют настраивать температурный режим, а увеличенная длина нагревательного участка обеспечивает более продолжительное тепловое воздействие при одинаковой скорости конвейера по сравнению с младшей моделью серии. В качестве альтернативного исполнения предусмотрен инфракрасный нагрев.
Двухволновая паяльная система
HESS XD-250ML оснащена паяльной ванной вместимостью около 180 кг припоя. Система формирует две волны с возможностью регулировки высоты в диапазоне 0–12 мм.
Специальная конструкция паяльного сопла позволяет изменять ширину волны в соответствии с шириной обрабатываемой платы. Такая регулировка способствует снижению окисления расплавленного припоя и уменьшению образования оловянного шлака, особенно при пайке небольших печатных плат.
Температура паяльной ванны контролируется системой PID с использованием твердотельного реле SSR. Конструкция предусматривает механизмы подъёма и выдвижения ванны, обеспечивающие доступ к паяльному узлу для настройки и технического обслуживания.
Управление и обслуживание
Управление HESS XD-250ML осуществляется с помощью программируемого логического контроллера (ПЛК) и сенсорного экрана. Система позволяет настраивать основные параметры технологического процесса и контролировать работу оборудования.
Корпус установки оснащён изогнутым смотровым окном, обеспечивающим визуальный контроль процесса пайки. Конструкция корпуса и возможность выдвижения паяльной ванны облегчают доступ к внутренним узлам при проведении технического обслуживания.
|
Мин. ширина печатной платы
|
50 мм |
|
Макс. ширина печатной платы, мм
|
250 мм |
|
Температура нагрева
|
до 300 °C |
|
Ёмкость ванны припоя
|
180 кг |
|
Размер зоны предварительного нагрева
|
950 мм |
|
Высота компонентов верх/низ
|
100 мм |
|
Интерфейс управления
|
ПЛК + сенсорный экран |
|
Макс. скорость перемещения
|
1800 мм/мин |
|
Направление движения конвейера
|
Слева направо (справа налево — опция) |
|
Система нагрева
|
Горячий воздух / инфракрасные нагревательные трубки |
|
Давление распыления флюса
|
4–7 кгс/см² |
|
Расход флюса
|
10–100 мл/мин |
|
Кол-во зон преднагрева
|
2 |
|
Температура предварительного нагрева
|
От комнатной до 250 °C |
|
Ёмкость резервуара для флюса
|
до 5,2 л |
|
Мощность емкости для нагрева припоя
|
6 кВт |
|
Эксплуатационная мощность
|
3 кВт |
|
Входная мощность
|
14 кВт |
|
Питание
|
380 В, трёхфазная пятипроводная сеть |
|
Вес
|
~500 кг |
|
Габариты
|
2600 × 1100 × (1600 ± 20) мм / рама 1800 × 1050 × 1400 мм |
|
Опции
|
Инфракрасный предварительный нагрев Изменение направления транспортировки |
|
Страна производства
|
КНР |
|
Гарантия
|
1 год |
