HESS XD-300ML — установка двухволновой пайки с удлинённым трёхзонным предварительным нагревом

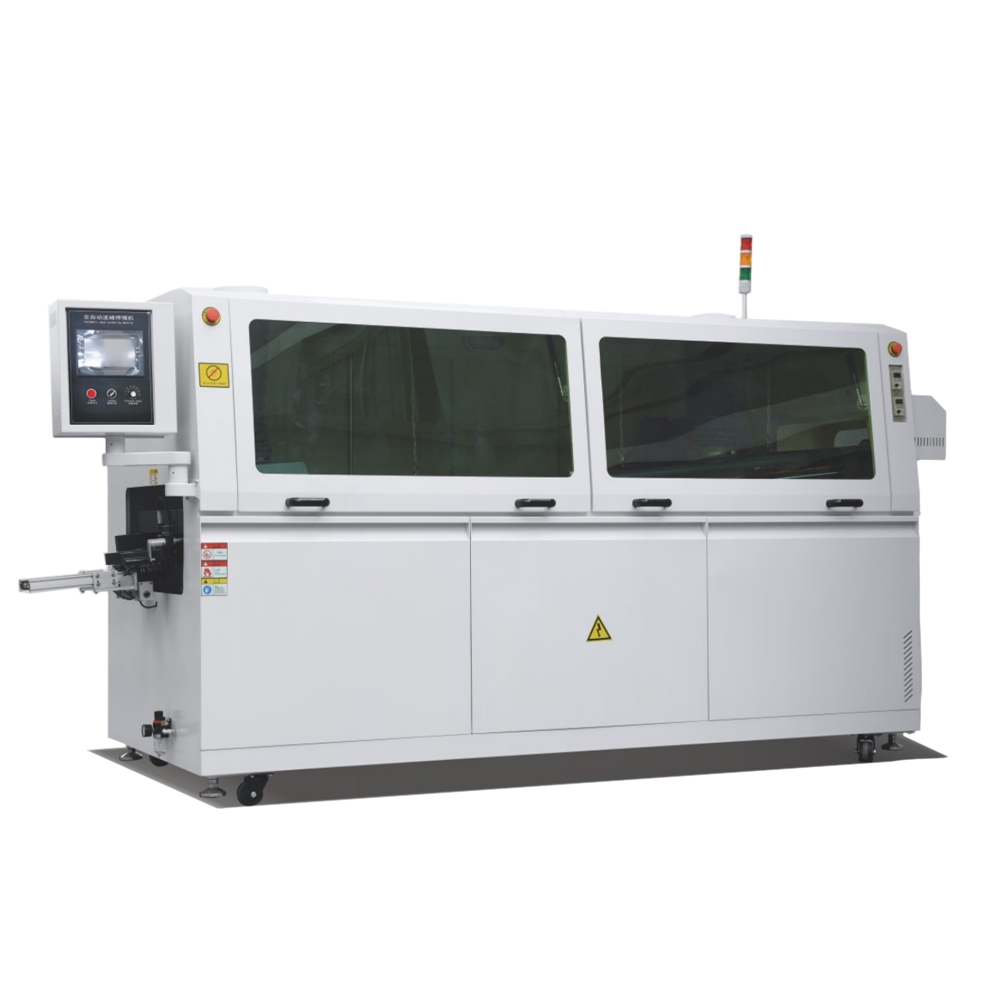

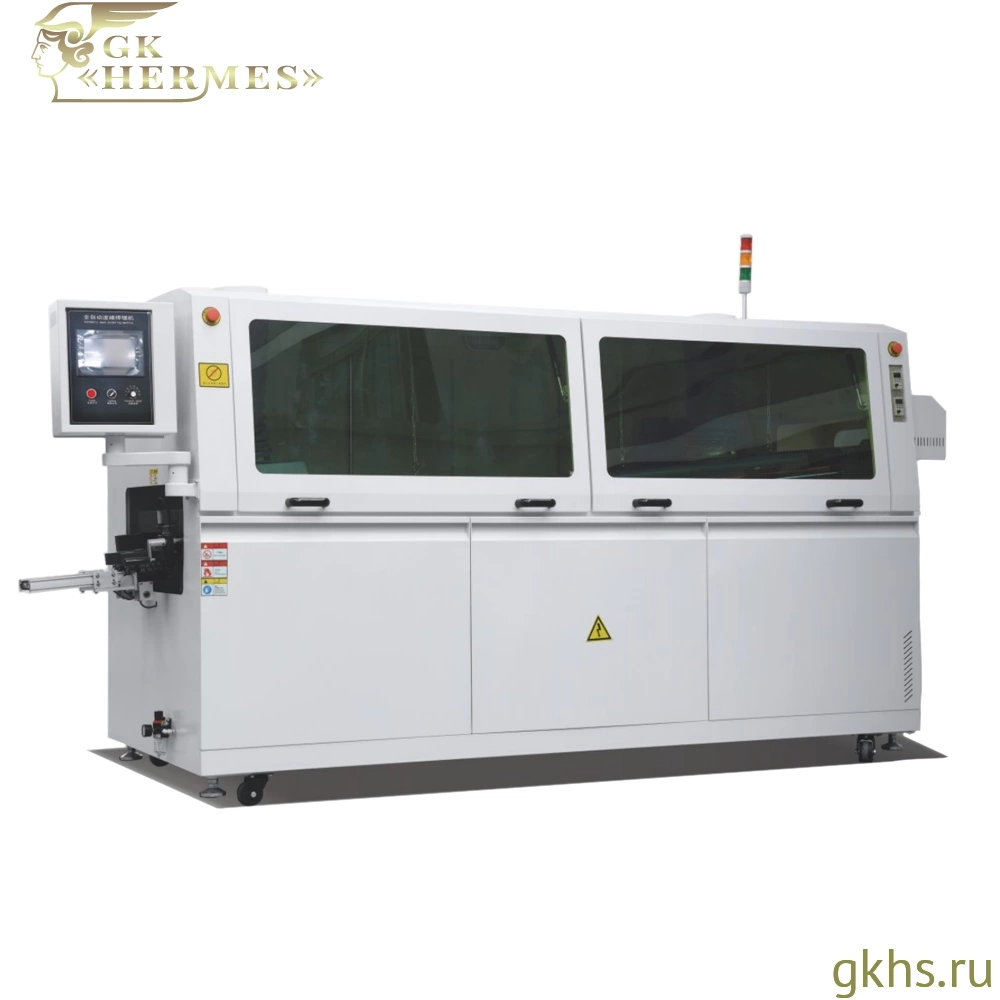

HESS XD-300ML — автоматическая установка двухволновой пайки среднего класса для серийного производства электронных узлов с выводными компонентами. Оборудование предназначено для обработки печатных плат шириной до 300 мм с применением бессвинцовых и традиционных припоев.

Установка объединяет автоматическое нанесение флюса, удлинённый трёхзонный предварительный нагрев, пайку двумя волнами расплавленного припоя и принудительное охлаждение. Увеличенная мощность системы нагрева и паяльная ванна повышенной вместимости расширяют возможности обработки печатных плат с различными требованиями к температурному режиму.

Транспортная система с автоматической подачей плат

Система автоматической синхронизации подачи обеспечивает плавное поступление печатных плат на конвейер без рывков и вибраций. Регулируемая ширина направляющих позволяет адаптировать транспортный механизм к размерам обрабатываемых изделий.

Скорость перемещения плат регулируется в соответствии с требованиями технологического процесса. Угол наклона направляющих при пайке составляет 3–7°. Предусмотрена возможность регулировки положения паяльной ванны, включая её выдвижение и подъём для настройки и обслуживания оборудования.

Автоматическая система очистки захватов конвейера сокращает объём ручных операций по обслуживанию транспортного механизма.

Автоматическое флюсование и предварительный нагрев

Система нанесения флюса оснащена распылителем ST-6 с приводом от шагового электродвигателя. Форсунка обеспечивает равномерное распределение флюса и качественное распыление на обрабатываемую поверхность платы.

Удлинённая трёхзонная система предварительного нагрева мощностью 9 кВт использует циркуляцию горячего воздуха для быстрого и равномерного прогрева печатных плат. Увеличенная длина нагревательного участка позволяет обеспечить более продолжительное тепловое воздействие при одинаковой скорости транспортировки по сравнению с младшей моделью серии. Также предусмотрен вариант с инфракрасным нагревом.

Двухволновая паяльная система

HESS XD-300ML оснащена паяльной ванной вместимостью около 300 кг припоя. Паяльная система формирует две волны для обработки выводов компонентов. Регулировка высоты волны в диапазоне 0–12 мм позволяет адаптировать процесс к особенностям печатных плат.

Паяльная система оснащена высокотемпературным электродвигателем TCG с независимым управлением и бесступенчатой частотной регулировкой скорости. Конструкция сопла с регулируемой шириной направлена на снижение окисления расплавленного припоя.

Температура паяльной ванны регулируется с помощью системы PID и твердотельного реле SSR, обеспечивающих точное управление нагревом.

После пайки платы проходят через зону принудительного вентиляторного охлаждения для затвердевания припоя и завершения формирования паяных соединений.

Управление и безопасность

Управление оборудованием осуществляется с помощью программируемого логического контроллера (ПЛК) и компьютерного интерфейса с сенсорным экраном и кнопками управления. Система обеспечивает настройку и контроль основных технологических параметров установки.

Предусмотрены программируемое включение и выключение оборудования по таймеру, звуковая и световая сигнализация, а также функция аварийной остановки.
