Автоматическая линия нанесения и УФ-отверждения влагозащитных покрытий

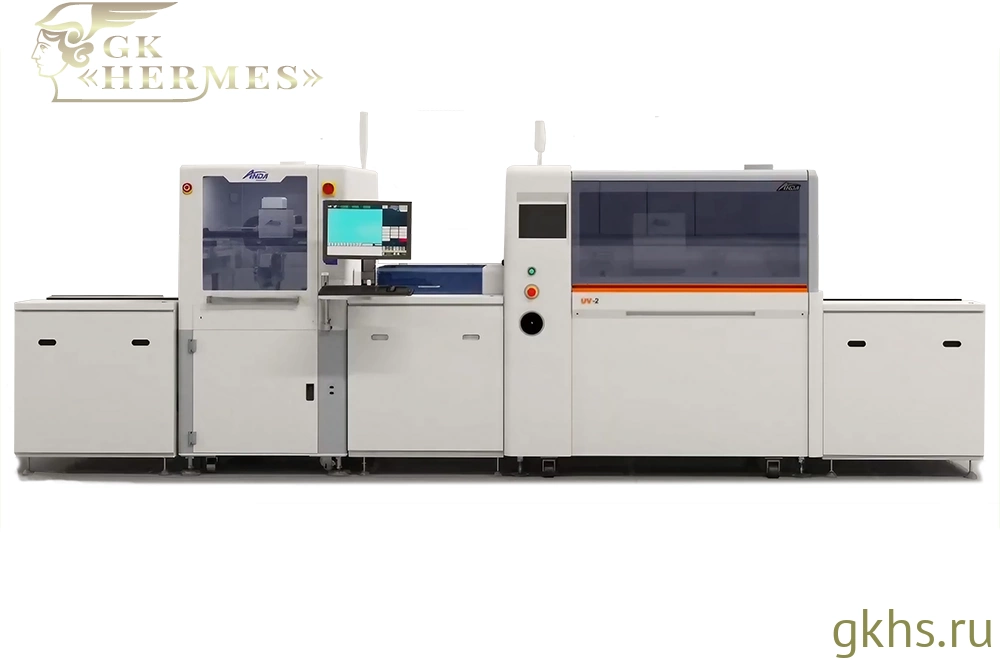

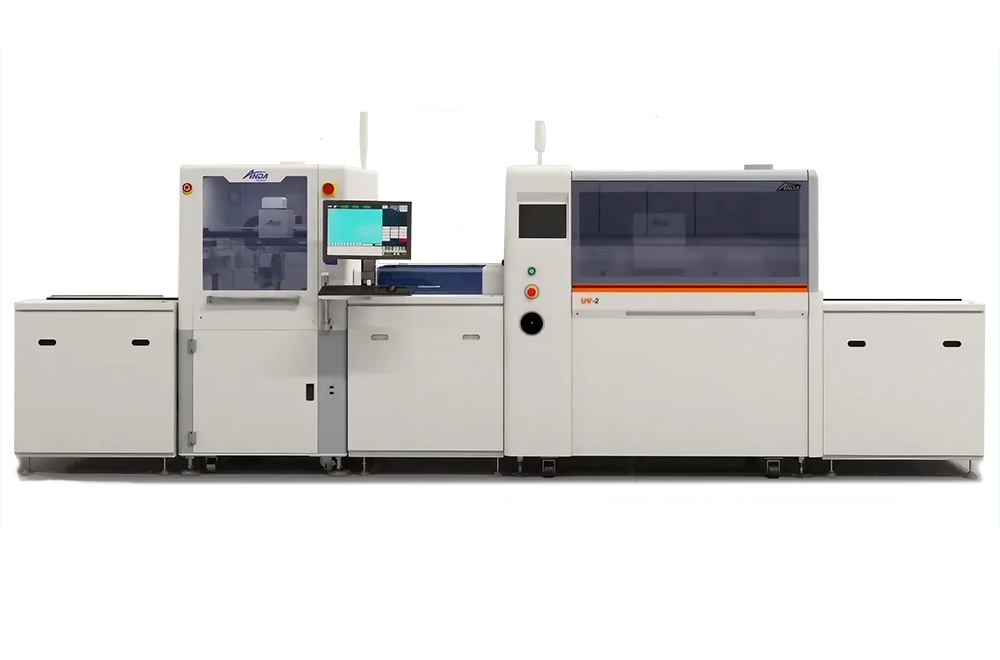

Автоматическая линия нанесения и УФ-отверждения влагозащитных покрытий — компактная производственная линия для последовательной обработки печатных плат и электронных сборок на участке влагозащиты. Конфигурация объединяет соединительные конвейеры, машину селективного нанесения, инспекционный УФ-конвейер и печь УФ-отверждения, формируя единый маршрут нанесения, контроля и закрепления защитного материала.

Линия предназначена для серийного производства электроники, где требуется автоматизировать базовый цикл влагозащитной обработки без ручного переноса плат между основными модулями. Плата последовательно проходит подачу по конвейеру, селективное нанесение покрытия, промежуточную УФ-инспекцию, УФ-отверждение и выходную транспортировку. Такая конфигурация подходит для производств, работающих с УФ-отверждаемыми влагозащитными материалами, когда важны компактное размещение оборудования, высокая скорость процесса и стабильное качество покрытия.

Конфигурация линии

• автоматический соединительный конвейер для подачи плат в линию ADJ-460;
• машина селективного нанесения влагозащитного покрытия iCoat-3;
• инспекционный УФ-конвейер для контроля покрытия после нанесения ADJ-460UV;
• печь УФ-отверждения (доступны варианты с одним или двумя источниками излучения);
• автоматический соединительный конвейер на выходе линии ADJ-460.

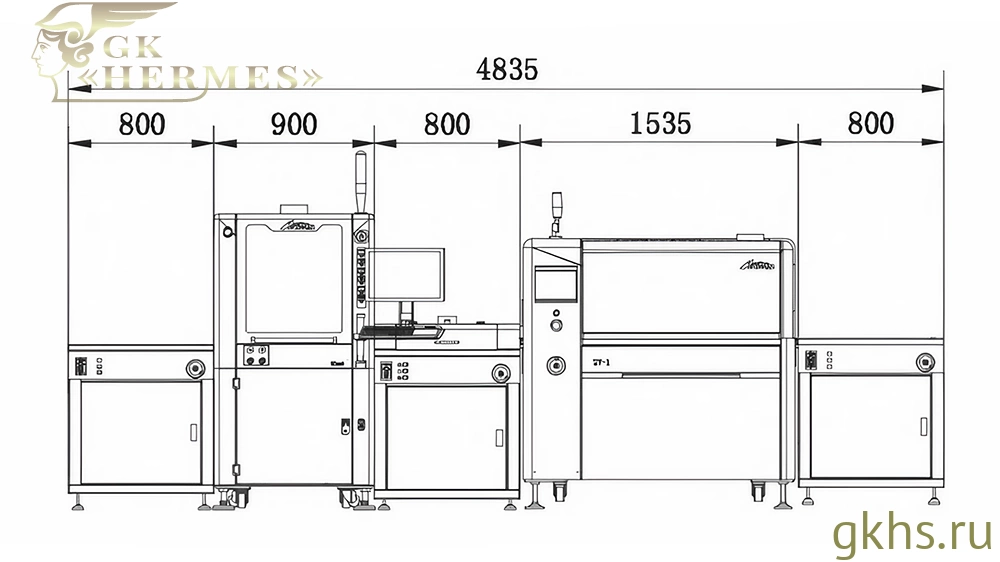

Общая длина линии по представленной схеме составляет около 4835 мм. Конфигурация может использоваться как самостоятельный участок нанесения и УФ-отверждения влагозащитных покрытий либо интегрироваться в более широкую производственную линию.

Технологические этапы

Подача платы в линию

Печатная плата поступает на входной соединительный конвейер, который передаёт изделие к участку нанесения покрытия. Конвейер обеспечивает согласованную транспортировку между модулями и помогает поддерживать непрерывность процесса без ручного переноса платы между отдельными единицами оборудования.

Нанесение влагозащитного покрытия

Основной участок обработки построен на базе установки селективного нанесения защитных покрытий Anda iCoat-3. Машина наносит влагозащитный материал по заданной программе, покрывая только необходимые зоны печатной платы и обходя участки, где присутствие покрытия недопустимо: разъёмы, контактные площадки, тестовые точки и другие чувствительные элементы.

iCoat-3 подходит для типовых задач селективного нанесения влагозащитных покрытий на печатные платы и электронные сборки. В зависимости от требований к карте нанесения, материалу и производственному процессу установка может использоваться в разных конфигурациях клапанов, что позволяет адаптировать линию под особенности изделия.

Для плат с более сложной топографией изделия — участками в труднодоступных местах, высокой плотностью компонентов — машину нанесения можно заменить на более адаптированную под сложные задачи iCoat-5.

Инспекция покрытия

После нанесения плата поступает на инспекционный УФ-конвейер. УФ-подсветка помогает оператору визуально оценить наличие покрытия, равномерность слоя, границы нанесения, возможные пропуски, потёки или избыточное нанесение материала. Такой промежуточный контроль позволяет выявлять дефекты до отверждения и снижает риск передачи некорректно обработанного изделия на следующий этап.

УФ-отверждение

После инспекции плата направляется в печь УФ-отверждения. Под воздействием ультрафиолетового излучения покрытие полимеризуется и формирует устойчивый защитный слой без длительной термической обработки. Такой способ особенно удобен для поточного производства, где важны высокая скорость обработки, стабильность результата и минимальное тепловое воздействие на печатную плату и установленные компоненты.

Выход платы из линии

После завершения УФ-отверждения плата передаётся на выходной соединительный конвейер. Далее изделие может быть снято оператором, направлено на следующий производственный участок или интегрировано в дальнейший маршрут обработки в зависимости от организации производства.

Производственные процессы

Влагозащитное покрытие

Влагозащитное покрытие формирует на поверхности печатной платы защитный слой, который снижает воздействие влаги, пыли, конденсата, химических загрязнений и других внешних факторов на электронные компоненты. Селективное нанесение позволяет покрывать только заданные зоны платы, оставляя открытыми участки, где материал мешает электрическому контакту, последующей сборке или тестированию.

УФ-инспекция покрытия

Инспекционный УФ-конвейер используется для промежуточного контроля качества покрытия между нанесением и отверждением. За счёт УФ-подсветки покрытые участки становятся визуально более заметными, поэтому оператору проще оценить равномерность слоя, границы нанесения и возможные дефекты до поступления платы в печь.

УФ-отверждение

Печи УФ-отверждения используются для быстрого закрепления влагозащитных материалов, чувствительных к ультрафиолетовому излучению. Под воздействием УФ-света покрытие полимеризуется и формирует устойчивый защитный слой без длительной термической обработки, что помогает сократить время технологического цикла.

Преимущества использования линии

• Объединяет основные этапы влагозащитной обработки в одном производственном маршруте.
• Позволяет автоматизировать нанесение, инспекцию и УФ-отверждение покрытия без ручного переноса платы между модулями.
• Подходит для серийного производства печатных плат и электронных сборок.
• Сокращает время технологического цикла при работе с УФ-отверждаемыми материалами.
• Обеспечивает промежуточный контроль покрытия до окончательного закрепления материала.
• Снижает риск загрязнения или повреждения платы при межоперационной транспортировке.
• Занимает меньше места за счёт компактной конфигурации с одной машиной нанесения и одной печью.
• Может использоваться как базовый автоматизированный участок влагозащиты для производств, которым не требуется двухэтапное нанесение.

Особенности линии

• Компактная конфигурация. Линия включает одну машину нанесения, один участок УФ-инспекции и одну печь УФ-отверждения, что делает её удобной для производств, которым нужен полный цикл обработки без избыточного усложнения маршрута.
• Селективное нанесение покрытия. Машина покрытия наносит материал только на заданные зоны платы, обходя разъёмы, контактные площадки, тестовые точки и другие участки, где покрытие недопустимо.
• Контроль перед отверждением. Инспекционный УФ-конвейер позволяет проверить качество нанесения до поступления платы в печь.
• Быстрое УФ-отверждение. Печь УФ-отверждения закрепляет материал под воздействием ультрафиолетового излучения и помогает сократить продолжительность технологического цикла.
• Минимальное тепловое воздействие. УФ-отверждение особенно актуально для изделий и компонентов, чувствительных к длительному нагреву.
• Линейная интеграция модулей. Соединительные конвейеры связывают участок нанесения, инспекции и отверждения в единый технологический маршрут.
• Возможность установки дополнительной вытяжки. Опция может применяться для более эффективного отвода паров и летучих компонентов, возникающих при нанесении и отверждении влагозащитных материалов.
• Возможность автоматической регулировки ширины конвейера. Линия может быть дополнена системой автоматической настройки направляющих под печатные платы разных форматов, что ускоряет переналадку между партиями изделий.

Эта линия подойдёт производствам электроники, которым требуется организовать компактный автоматизированный участок нанесения и УФ-отверждения влагозащитных покрытий. Конфигурация закрывает основные задачи процесса: подачу платы, селективное нанесение материала, визуальный контроль под УФ-подсветкой, быстрое УФ-отверждение и передачу изделия на следующий этап производства.
