Автоматическая линия нанесения и УФ-отверждения влагозащитных покрытий с возвратным конвейером

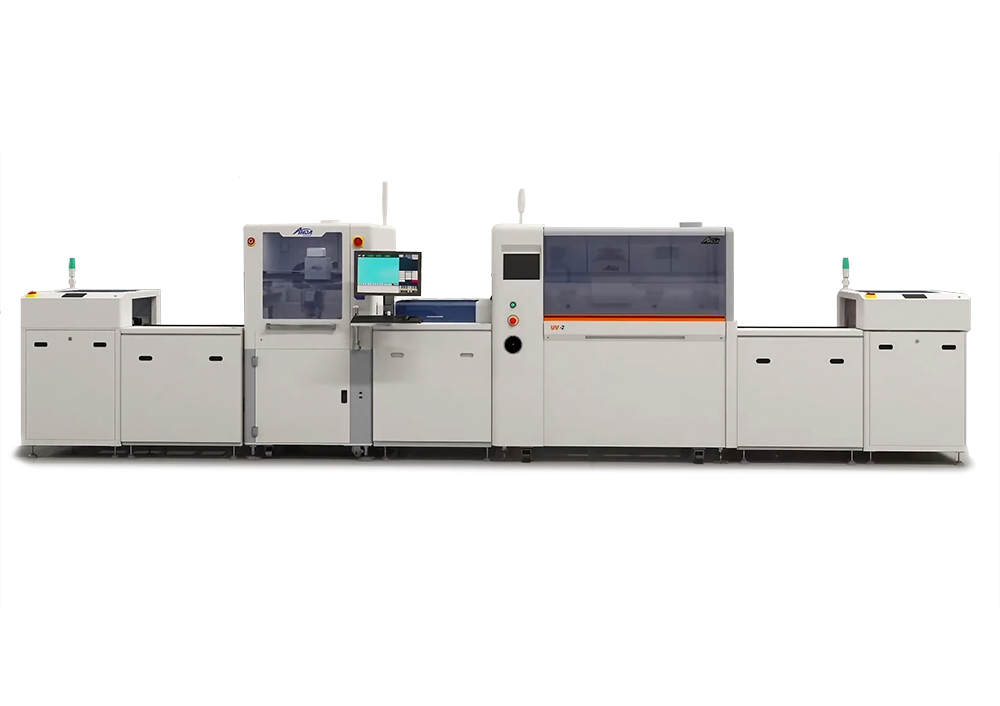

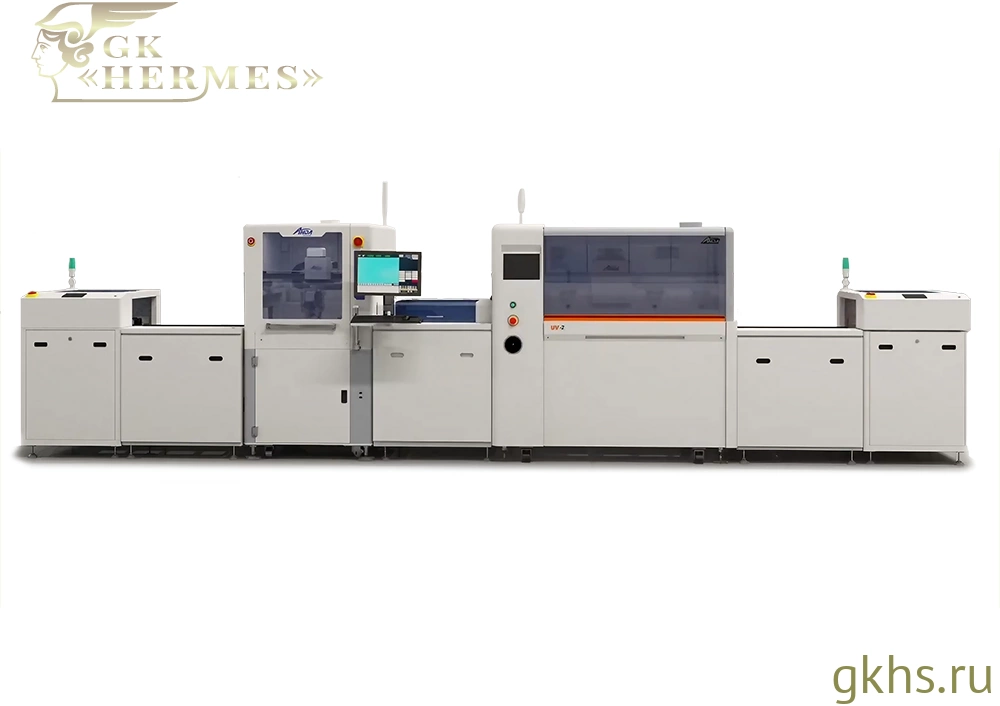

Автоматическая линия нанесения и УФ-отверждения влагозащитных покрытий с возвратным конвейером — компактная производственная линия для обработки печатных плат и электронных сборок на участке влагозащиты. Конфигурация объединяет модуль загрузки/разгрузки, соединительные конвейеры, машину селективного нанесения, инспекционный УФ-конвейер, печь УФ-отверждения и возвратный конвейер, позволяющий организовать обратное перемещение платы вдоль линии.

Конфигурация даёт возможность построить более функциональный маршрут обработки без значительного увеличения длины линии. При дооснащении переворотным конвейером плата может пройти через участок нанесения и УФ-отверждения дважды: сначала с одной стороны, затем после переворота и возврата — со второй. Это позволяет реализовать двустороннее нанесение и отверждение влагозащитного покрытия в относительно компактной производственной линии.

Конфигурация линии

• загрузочно-разгрузочный модуль для подачи и приёма печатных плат HY-LD;
• автоматический соединительный конвейер для передачи платы к участку нанесения ADJ-460;
• машина селективного нанесения влагозащитного покрытия iCoat-3;
• инспекционный УФ-конвейер для контроля покрытия после нанесения ADJ-460UV;
• печь УФ-отверждения с одним или двумя источниками излучения;
• автоматический соединительный конвейер на выходе линии ADJ-460;
• возвратный конвейер для обратной передачи платы вдоль линии.

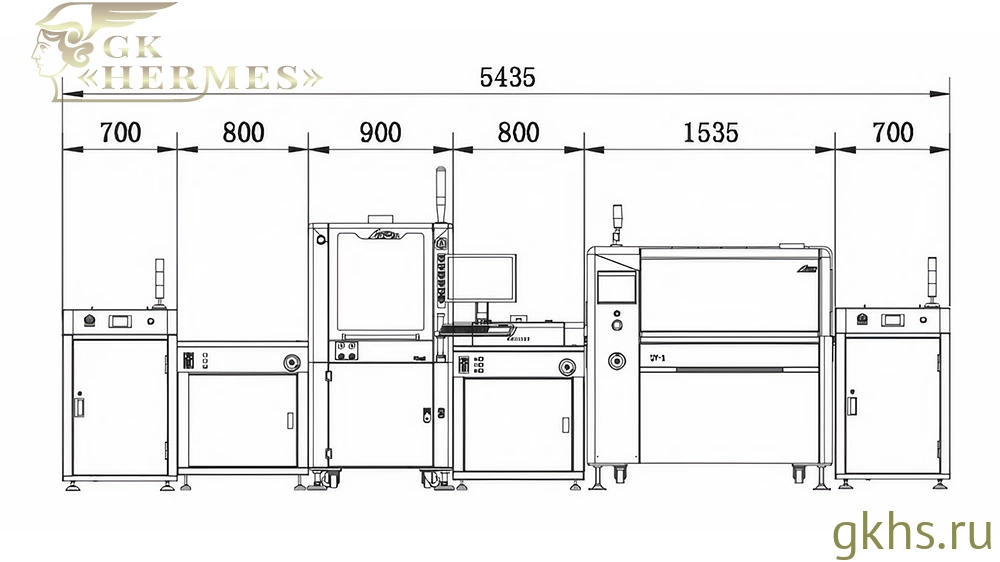

Общая длина линии по представленной схеме составляет около 5435 мм. За счёт возвратного маршрута линия позволяет компактно разместить участок нанесения, инспекции и УФ-отверждения, а при расширении конфигурации — организовать повторную обработку платы без установки второй полноценной линии.

Технологические этапы

Подача платы в линию

Печатная плата поступает в линию через загрузочный модуль и передаётся на соединительный конвейер. Далее изделие перемещается к машине селективного нанесения без ручного переноса между отдельными модулями. Такая схема помогает поддерживать непрерывный производственный процесс и снижает риск загрязнения или повреждения платы при межоперационной транспортировке.

Селективное нанесение покрытия

Основной участок обработки построен на базе установки Anda iCoat-3. Машина наносит влагозащитный материал по заданной программе, покрывая только необходимые зоны печатной платы и обходя участки, где покрытие недопустимо: разъёмы, контактные площадки, тестовые точки и другие чувствительные элементы.

Селективный метод нанесения позволяет работать с изделиями, где требуется точное соблюдение границ покрытия. Это особенно важно для электронных сборок с разъёмами, открытыми контактными зонами и компонентами, которые не должны быть покрыты защитным материалом.

Инспекция покрытия

После нанесения плата поступает на инспекционный УФ-конвейер. УФ-подсветка помогает оператору визуально оценить наличие покрытия, равномерность слоя, границы нанесения, возможные пропуски, потёки или избыточное нанесение материала. Промежуточная проверка позволяет выявить дефекты до окончательного отверждения покрытия.

УФ-отверждение

После инспекции плата направляется в печь УФ-отверждения. Под воздействием ультрафиолетового излучения материал полимеризуется и формирует устойчивый защитный слой на поверхности платы. Такой способ отверждения подходит для УФ-чувствительных влагозащитных материалов и помогает сократить продолжительность технологического цикла по сравнению с длительной термической обработкой.

Возврат платы

После первого прохода плата может быть передана на возвратный конвейер, который направляет изделие обратно вдоль линии по нижнему тоннелю. Это позволяет организовать более удобную логистику внутри участка: оператор может работать с платами в одной зоне, а линия при этом сохраняет компактную компоновку.

Двусторонняя обработка при дооснащении переворотным конвейером

Если линию дополнить переворотным конвейером, возврат платы можно использовать не только для логистики, но и для повторного технологического прохода. После первого нанесения и УФ-отверждения плата переворачивается, возвращается к началу маршрута и снова проходит через машину нанесения, участок инспекции и печь УФ-отверждения.

Такой вариант позволяет организовать двустороннюю обработку печатной платы в одной компактной линии: сначала покрытие наносится и отверждается на одной стороне изделия, затем после переворота выполняется обработка второй стороны. Это решение может быть полезно для производств, где требуется защита обеих сторон PCBA, но нет необходимости устанавливать две отдельные машины нанесения и две отдельные печи отверждения.

Производственные процессы

Нанесение влагозащитных покрытий

Влагозащитное покрытие формирует на поверхности печатной платы защитный слой, который снижает воздействие влаги, пыли, конденсата, химических загрязнений и других внешних факторов на электронные компоненты. Селективное нанесение позволяет покрывать только заданные зоны платы, оставляя открытыми участки, где материал может мешать электрическому контакту, последующей сборке или тестированию.

УФ-инспекция покрытия

Инспекционный УФ-конвейер используется для промежуточного контроля качества покрытия между нанесением и отверждением. За счёт УФ-подсветки покрытые участки становятся более заметными, поэтому оператору проще оценить равномерность слоя, границы нанесения и возможные дефекты до поступления платы в печь.

УФ-отверждение

Печь УФ-отверждения закрепляет нанесённый материал под воздействием ультрафиолетового излучения. Покрытие полимеризуется и формирует защитный слой без длительного нагрева, что удобно для поточного производства и изделий, чувствительных к продолжительному тепловому воздействию.

Повторный проход платы

Возвратный конвейер в сочетании с переворотным модулем позволяет использовать одну и ту же технологическую цепочку повторно. Это помогает реализовать двустороннее нанесение и УФ-отверждение покрытия без существенного увеличения площади участка и без построения отдельной второй линии.

Преимущества использования линии

• Объединяет нанесение, инспекцию, УФ-отверждение и возврат платы в одном производственном маршруте.
• Позволяет организовать компактный участок влагозащиты для серийного производства печатных плат и электронных сборок.
• Снижает количество ручных операций при транспортировке плат между этапами обработки.
• Обеспечивает промежуточный контроль покрытия до окончательного отверждения материала.
• Поддерживает работу с УФ-отверждаемыми влагозащитными материалами.
• Позволяет использовать возвратный конвейер для обратной передачи платы вдоль линии.
• При дооснащении переворотным конвейером даёт возможность организовать повторный проход платы через участок нанесения и отверждения.
• Позволяет реализовать двустороннюю обработку платы в относительно компактной конфигурации.

Особенности линии

• Возвратный конвейер в составе линии. Нижний или обратный маршрут позволяет передавать плату вдоль линии без ручного переноса и помогает компактно организовать производственный участок.
• Возможность повторного прохода. При добавлении переворотного конвейера плата может пройти через участок нанесения, инспекции и УФ-отверждения дважды.
• Двусторонняя обработка платы. Конфигурация может использоваться для последовательной обработки первой и второй стороны изделия без установки второй отдельной линии.
• Селективное нанесение покрытия. iCoat-3 наносит материал только на заданные зоны платы, обходя разъёмы, контактные площадки и другие участки, где покрытие недопустимо.
• Контроль перед отверждением. Инспекционный УФ-конвейер помогает проверить качество нанесения до поступления платы в печь.
• Быстрое УФ-отверждение. Печь УФ-отверждения закрепляет материал под воздействием ультрафиолетового излучения и помогает сократить время технологического цикла.
• Компактная компоновка. Линия позволяет реализовать расширенный маршрут обработки без существенного увеличения длины производственного участка.
• Возможность адаптации под производство. Линия может дополняться переворотным конвейером, загрузочными и разгрузочными модулями, дополнительной вытяжкой или автоматической регулировкой ширины конвейера.

Эта линия подойдёт производствам электроники, которым требуется компактный автоматизированный участок нанесения и УФ-отверждения влагозащитных покрытий с возможностью расширения под двустороннюю обработку. В базовой конфигурации линия выполняет нанесение, инспекцию, УФ-отверждение и возврат платы, а при дооснащении переворотным конвейером позволяет организовать повторный проход изделия и обработку второй стороны без построения отдельной производственной линии.
