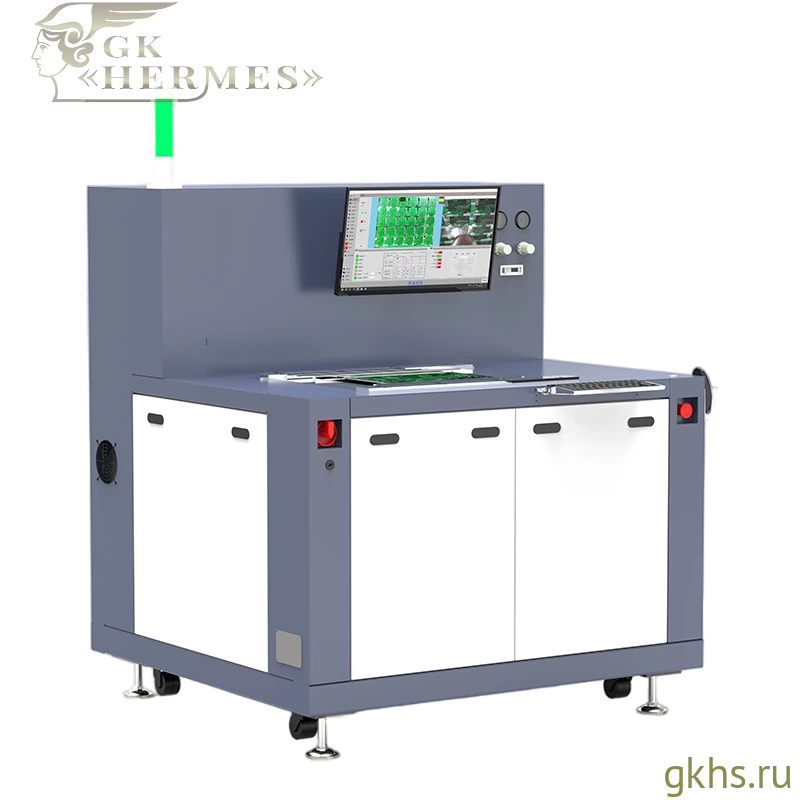

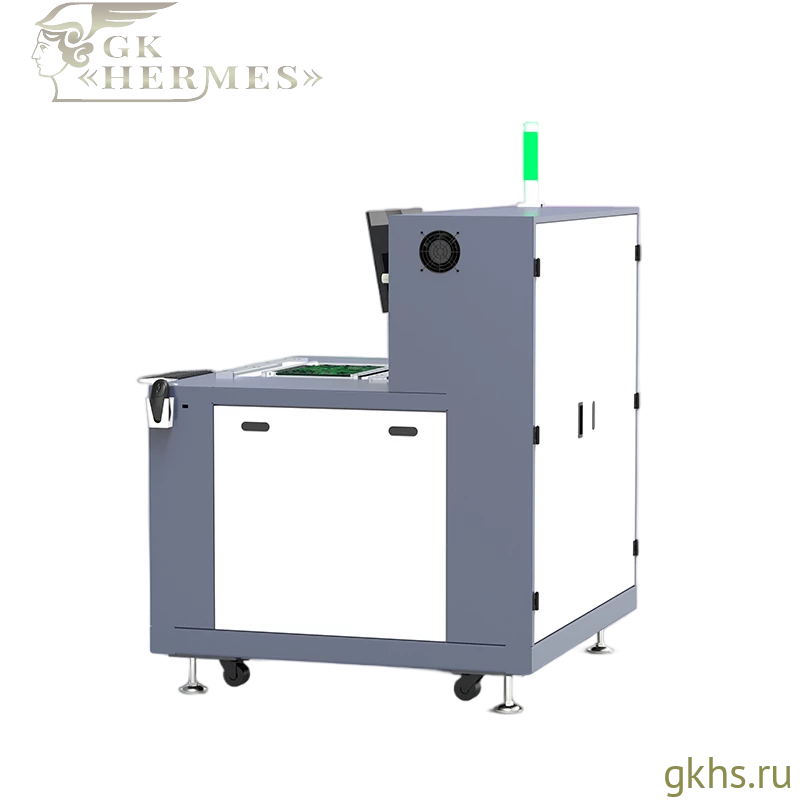

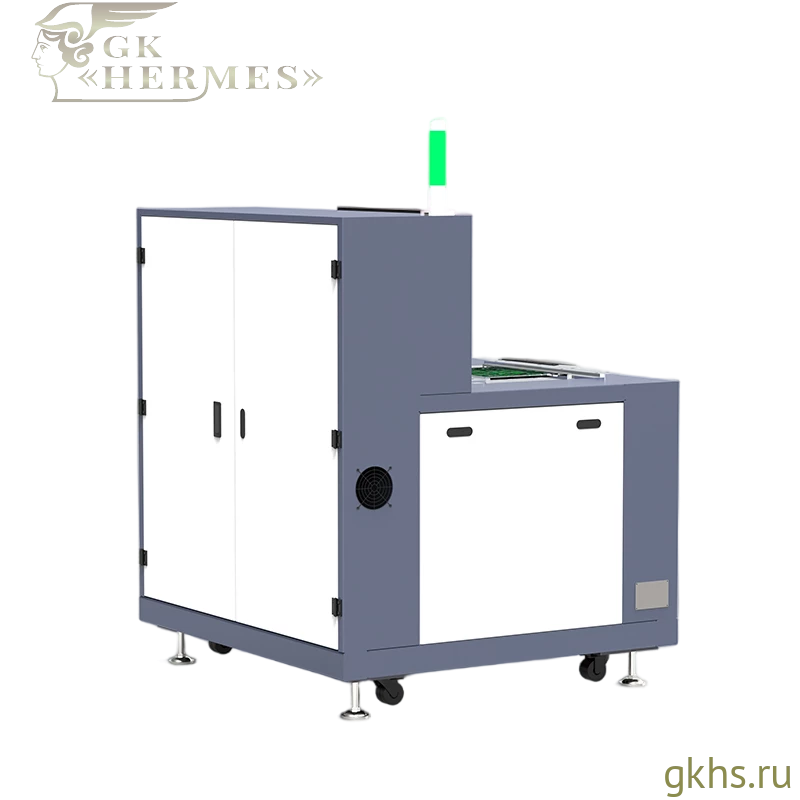

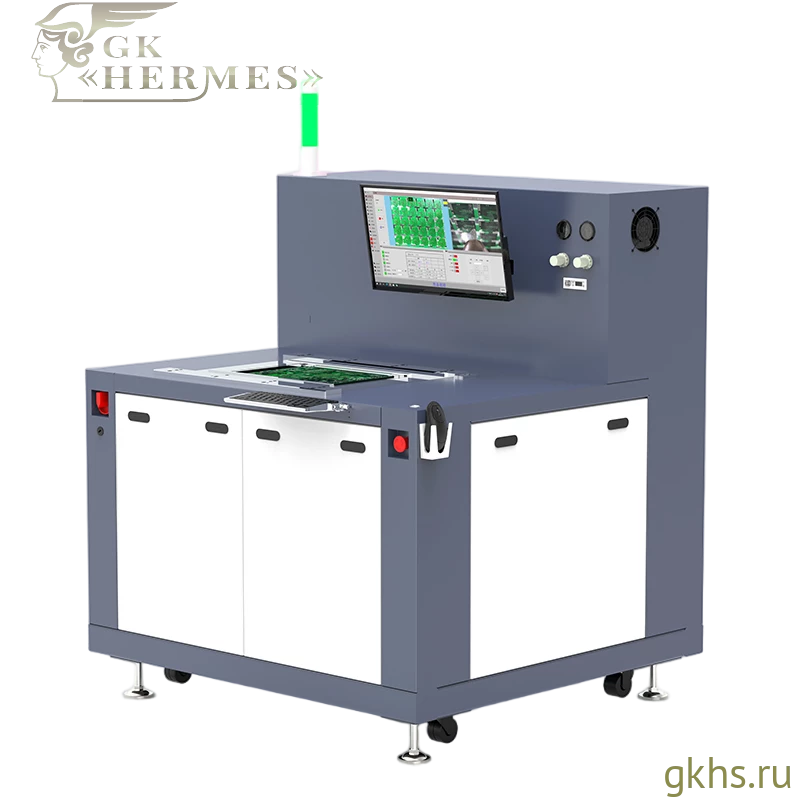

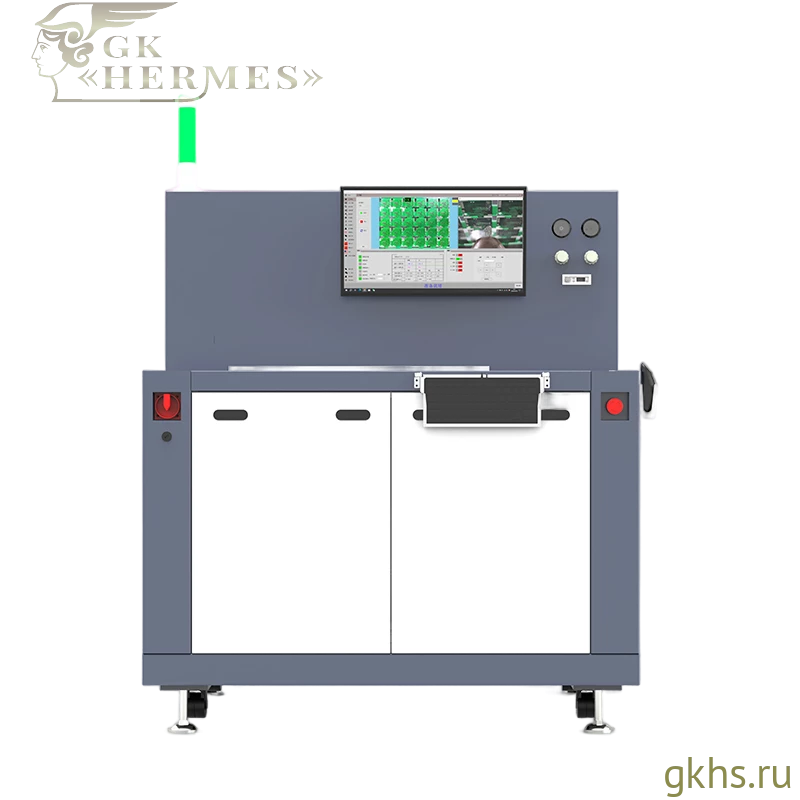

Полуавтоматическая оффлайн система селективной пайки открытого типа HESS-250FLG
Макс. высота компонента (сверху): 180 мм.
Макс. высотка компонента (снизу): 30 мм.
Макс. вес ПП: 10 кг.
Край ПП (кромка): >3 мм.
Режим движения: Серводвигатель + линейный рельс.
Подача припоя: Ручная (автоматическая опционально).
Ёмкость ванны припоя: 16 кг.
Время плавления припоя: 30 мин.
Мощность пайки: 3,3 кВт.
Размер нозла (паяльного сопла): Стандартный диаметр 8 мм, доступны прочие размеры опционально.
Время цикла пайки: 2~6 сек / паяная точка.
Режим контроля температуры: PID+SSR.
Диапазон настройки температуры: 400C.
Точность поддержания температуры: ±2C.
Макс. высота волны припоя: 5 мм.
Точность пайки: 0,1 мм.
Окалина от припоя: 0,2 кг/8 ч (без защиты от азота), 0,01 кг/8 ч (с защитой от азота).
Объём ёмкости флюсователя: 2 литра.
Режим добавления распыляемого флюса: Ручное.
Тип сопла: Игольчатое распыление.
Время цикла распыления: 1 сек / паяная точка (Минимальное время распыления можно установить на 0,2 секунды).
Точность движения распылителя: 0,05 мм.
Контроль расхода распыления: Манометр редукционный + клапан ограничения расхода.
Подача азота: 1,5 м3/ч (концентрация азота > 99,999%).
Контроль потока азота: Цифровой контроль.
Количество патрубков: 1 шт.
Объём выхлопных газов: Около 5м³/ч.
Параметры процесса печатной платы: Настройка, сохранение, открытие на экране ПК.
Прочее: Подсчет печатных плат, системные сообщения, сигнал тревоги и прочие данные могут быть считаны с ПК.
HESS-250FLG (она же SDC GS-250C) – надежная бюджетная одномодульная оффлайн полуавтоматическая система селективной пайки открытого типа для мелкосерийного или штучного производства. Система состоит из одного блока содержащий в себе сразу: распылитель флюса и сопло пайки. Дополнительно можно интегрировать модуль предварительного нагрева. Благодаря компактным размерам установка занимает около 1 м2. Установка подходит для пайки печатных плат большого размера 330*250 мм.
Процесс пайки: закрепить печатную плату в станке руками, процесс флюсования, преднагрев (если опционально есть), пайка по программе, выемка платы и загрузка новой.
HESS – китайский крупный бренд по производству станков селективной пайки с опытом более 10 лет в этой сфере. Установка уже нашла применение на российских предприятиях электронной промышленности, в производстве светодиодной продукции, в автопроме, связь.

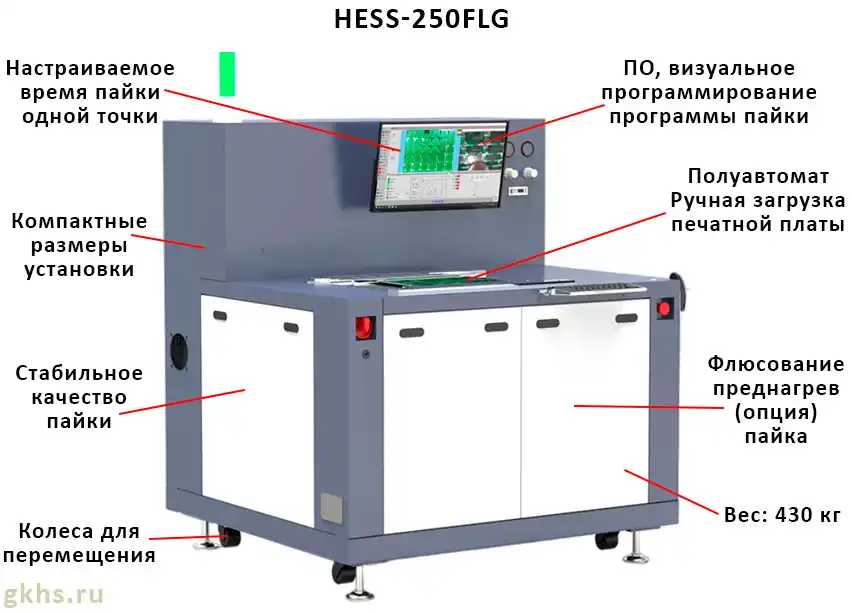

Преимущества
- Вес: приблизительно 430 кг.
- Размер печатных плат: 330*250 мм; Вес платы до 10 кг. Технологический край: от 3 мм.
- Габаритные размеры: 1200*1200*1720 мм.
- Ручное размещение и снятие печатной платы. Размер плат: минимальные 60*40 мм., максимальные размеры: 330*250 мм. Печатная плата зафиксирована.
- Перемещение блока с паяльным соплом и флюсователем по XYZ осям.

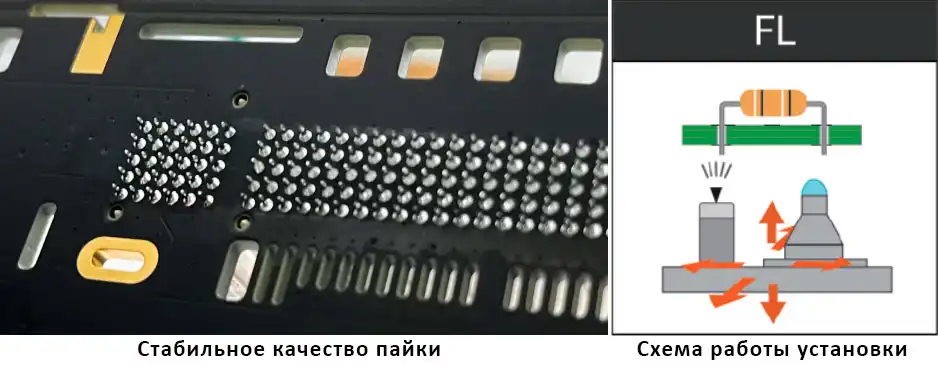

- Стабильное качество пайки. Программу пайки можно настроить в соответствие вашим требованиям. Сопла для пайки могут быть заменены на необходимый диаметр.
- Нижний предварительный подогрев (опция).
- Флюсователь распыляет точечно – диаметром не более 2 мм. Время распыления 1 сек., но можно поставить минимальное время до 0.2 сек. Высокая точность моторов флюсователя. Сопло не требует очистки.
- Нагрев емкости для олова азотом.
- Время пайки одной точки настраиваемое.
- Полное управление с ПК. ЧПУ.
- Ёмкость для припоя: 16 кг.
- Сертификация: CE, ISO, RoHS.
|
Параметры печатной платы
|
Размер ПП (ДхШ): Mин.: 60 х 40 мм, Maкс.: 330 х 250 мм. Макс. высота компонента (сверху): 180 мм. Макс. высотка компонента (снизу): 30 мм. Макс. вес ПП: 10 кг. Край ПП (кромка): >3 мм. |
|
Система селективной пайки
|
Режим перемещения при пайке: Перемещение паяльной ванны по оси XYZ. Режим движения: Серводвигатель + линейный рельс. Подача припоя: Ручная (автоматическая опционально). Ёмкость ванны припоя: 16 кг. Время плавления припоя: 30 мин. Мощность пайки: 3,3 кВт. Размер нозла (паяльного сопла): Стандартный диаметр 8 мм, доступны прочие размеры опционально. Время цикла пайки: 2~6 сек / паяная точка. Режим контроля температуры: PID+SSR. Диапазон настройки температуры: 400C. Точность поддержания температуры: ±2C. Макс. высота волны припоя: 5 мм. Точность пайки: 0,1 мм. Окалина от припоя: 0,2 кг/8 ч (без защиты от азота), 0,01 кг/8 ч (с защитой от азота). |
|
Селективная система распыления флюса
|
Режим распылителя: Движение сопла флюса по оси XYZ. Объём ёмкости флюсователя: 2 литра. Режим добавления распыляемого флюса: Ручное. Тип сопла: Игольчатое распыление. Время цикла распыления: 1 сек / паяная точка (Минимальное время распыления можно установить на 0,2 секунды). Точность движения распылителя: 0,05 мм. Контроль расхода распыления: Манометр редукционный + клапан ограничения расхода. |
|
Система азотной защиты
|
Режим защиты азотом: Подача азота на нозл и в емкость для припоя (ванну). Подача азота: 1,5 м3/ч (концентрация азота > 99,999%). Контроль потока азота: Цифровой контроль. |
|
Вытяжная система
|
Верхняя крышка вытяжки: В комплекте. Количество патрубков: 1 шт. Объём выхлопных газов: Около 5м³/ч. |
|
Система контроля
|
Режим управления: ПК + контрольная плата управления движением. Параметры процесса печатной платы: Настройка, сохранение, открытие на экране ПК. Прочее: Подсчет печатных плат, системные сообщения, сигнал тревоги и прочие данные могут быть считаны с ПК. |
|
Спецификация
|
Габариты (ДхШхВ): 1200 х 1200 х 1720 мм. Рама машины и наружная крышка: Каркас из экструдированных профилей + стальная пластина с порошковой покраской. Операционная высота: 900 ±20 мм. Вес: 400 кг. Электропитание: 3 φ 380В 50/60 Гц. Пиковая мощность: 8 кВт. |
|
Опции
|
Верхняя защитная крышка. |
