HESS PTP-8000A — система программирования компонентов из пеналов с упаковкой в ленту

HESS PTP-8000A — система программирования компонентов из пеналов с упаковкой в ленту

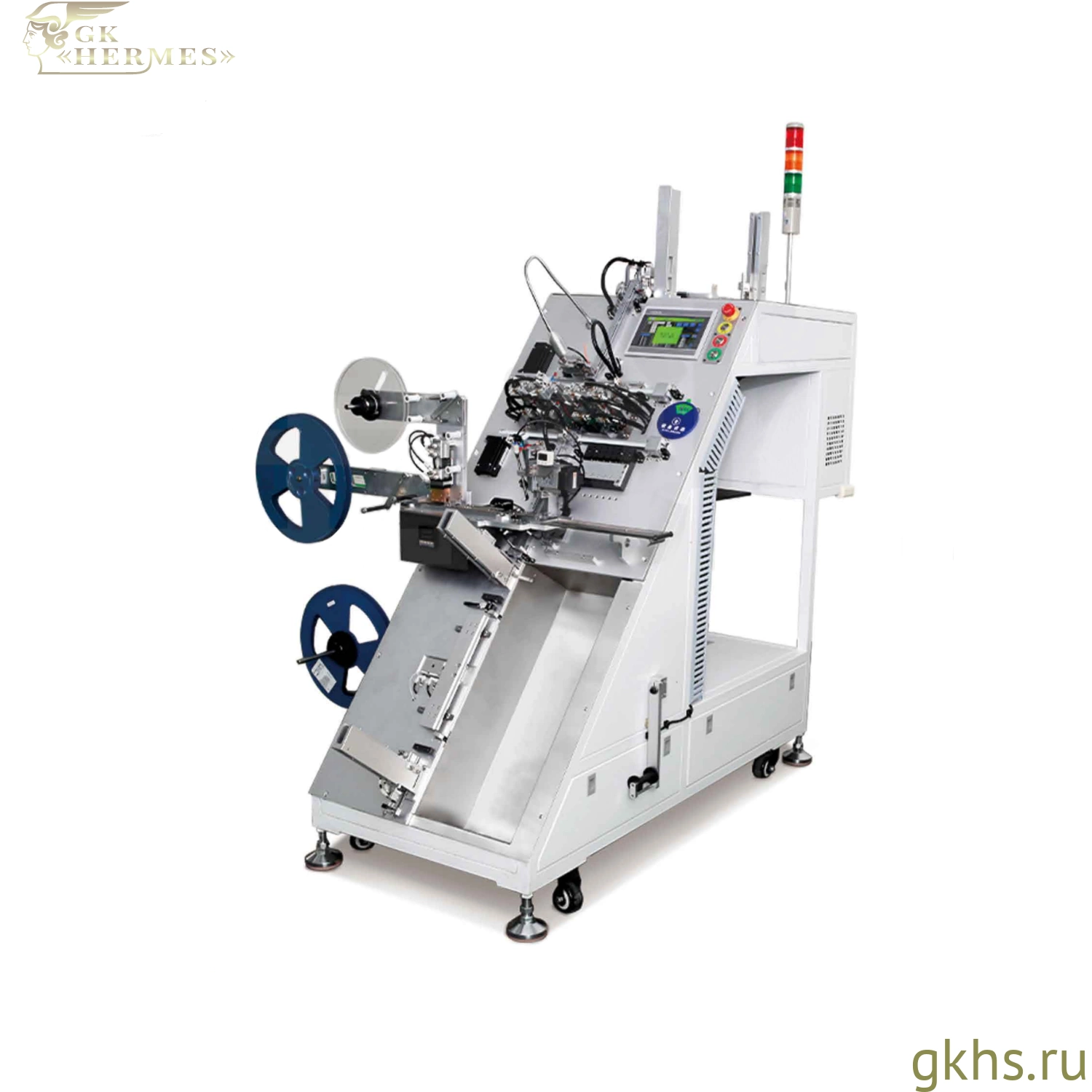

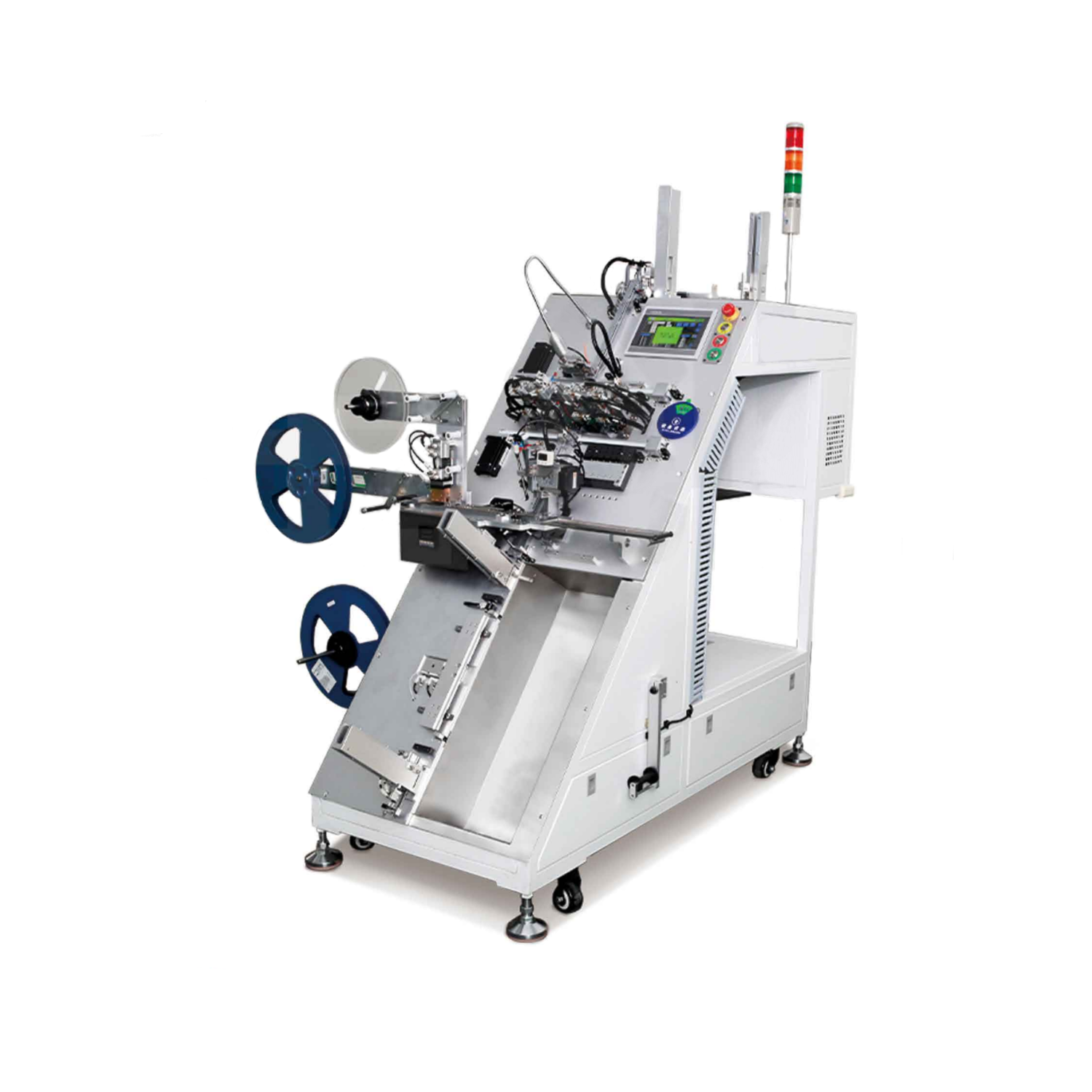

HESS PTP-8000A — автоматическая система программирования электронных компонентов, поступающих в пеналах. Оборудование поддерживает два технологических маршрута: пенал → пенал и пенал → лента. После программирования компоненты можно сохранить в исходном формате Tube либо переупаковать в ленту для последующего автоматического монтажа.

Система оснащена четырьмя позициями программирования с контактной оснасткой Golden Finger и автоматическими накопителями пеналов. Входная и выходная зоны рассчитаны на размещение до 50 пеналов каждая.

HESS PTP-8000A предназначена для серийного программирования микросхем перед SMT-монтажом, комплектацией производственных заказов, хранением или передачей компонентов на следующие технологические операции. Автоматическая подача пеналов и возможность дозагрузки без остановки сокращают количество ручных операций при обработке крупных партий.

Заявленная производительность составляет до 8000 компонентов в час. Фактическая скорость зависит от типа корпуса, количества активных позиций, объёма записываемых данных, продолжительности алгоритма, используемого программатора и выбранного выходного формата.

Автоматическая подача компонентов из пеналов

Компоненты поступают в систему в пеналах — трубчатой упаковке, также обозначаемой как Tube. Входной накопитель рассчитан на одновременное размещение до 50 пеналов.

Конструкция загрузочной зоны позволяет добавлять новую упаковку во время работы оборудования без остановки текущего цикла. Это сокращает простои между пеналами и поддерживает непрерывную подачу компонентов к позициям программирования.

Микросхемы последовательно выходят из пенала и передаются в рабочую зону. Дальнейший захват, перемещение, программирование и распределение компонентов выполняются автоматически.

Размеры направляющих и подающего механизма подбираются с учётом конструкции пенала, размеров корпуса, количества компонентов в упаковке и их ориентации.

Программирование компонентов

HESS PTP-8000A оснащена четырьмя позициями программирования с контактной оснасткой Golden Finger. Компоненты автоматически направляются к рабочим позициям, устанавливаются в контактную оснастку, после чего выполняются предусмотренные проектом операции записи и проверки данных.

Система может использоваться для загрузки программного кода, конфигурационных параметров, идентификаторов, серийных номеров и другой информации, предусмотренной технологией производства электронного изделия.

Параллельная работа четырёх позиций позволяет одновременно обрабатывать несколько микросхем и поддерживать производительность при продолжительных алгоритмах программирования.

Конкретная модель программатора, алгоритм и конструкция контактной оснастки подбираются по полному Part Number компонента, типу корпуса, электрическим параметрам, объёму записываемых данных и требованиям к производительности.

Контактная оснастка Golden Finger

Программирующие позиции оснащаются контактной оснасткой типа Golden Finger. Она обеспечивает электрическое соединение компонента с системой программирования при выполнении операций записи и проверки данных.

Заявленный ресурс контактной оснастки составляет около 3 млн рабочих циклов. Фактический срок службы зависит от конструкции корпуса, состояния выводов, усилия прижима, режима эксплуатации и обслуживания.

Увеличенный ресурс контактов снижает частоту замены оснастки при серийной обработке и помогает поддерживать стабильное электрическое соединение.

Конструкция оснастки разрабатывается под конкретный корпус и Part Number компонента.

Контроль и сортировка OK/NG

После завершения операции система получает результат программирования и автоматически определяет статус компонента:

• OK — запись и предусмотренная алгоритмом проверка завершены успешно;
• NG — при программировании или проверке данных обнаружена ошибка.

Компоненты автоматически распределяются по соответствующим выходным пеналам OK и NG. Такое разделение предотвращает смешивание успешно обработанных микросхем с компонентами, требующими проверки или повторной обработки.

Количество компонентов каждого статуса учитывается системой в процессе выполнения партии.

Дополнительное электрическое или функциональное тестирование не относится к базовым подтверждённым функциям и определяется отдельно при подборе конфигурации.

Работа по маршруту пенал → пенал

При выборе маршрута пенал → пенал обработанные компоненты возвращаются в трубчатую упаковку. Такой режим позволяет сохранить исходный формат Tube после программирования.

Выходная система рассчитана на размещение до 50 пеналов. Компоненты OK и NG направляются в отдельные выходные пеналы в соответствии с результатом операции.

Сохранение исходного формата удобно для хранения, транспортировки, комплектации заказов или передачи компонентов на следующий производственный участок без промежуточной переупаковки.

Упаковка компонентов из пеналов в ленту

При работе по маршруту пенал → лента компоненты после программирования направляются в упаковочную ленту. Такой формат подходит для подготовки микросхем к автоматической установке на SMT-линии.

Компоненты последовательно извлекаются из пенала, проходят программирование и укладываются в карманы ленты-носителя.

Параметры ленты, геометрия кармана, шаг, покровная лента и размеры катушки подбираются под конкретный корпус и требования заказчика.

Ширина ленты и способ запайки покровной ленты в базовой спецификации не указаны и определяются при согласовании конфигурации.

Поддерживаемые корпуса

Система рассчитана на обработку компонентов в корпусах SOP150, SSOP150, SOP210 и MSOP8, пригодных для подачи в пеналах.

Возможность работы с конкретной микросхемой определяется не только обозначением корпуса, но и её фактическими размерами, конструкцией выводов, ориентацией в пенале и доступностью совместимой контактной и захватной оснастки.

Поддержка других корпусов проверяется по Part Number, datasheet и предоставленным образцам компонентов и упаковки.

Поддерживаемые программаторы

HESS PTP-8000A поддерживает интеграцию автономных программаторов. В исходной спецификации указана совместимость с решениями SFLY, Holtek, Sonix, ELAN, Nyquest, PADAUK, Hyundai, SinoWealth, Airoha Technology, JIELI Technology, Buildwin, CT-UNITE, Nation и другими совместимыми системами.

Наличие бренда в перечне не означает автоматическую поддержку любого компонента или любой модели программатора. Совместимость проверяется по Part Number, алгоритму, интерфейсу и конструкции контактной оснастки.

Управление оборудованием

Управление HESS PTP-8000A построено на базе ПЛК. Для настройки оборудования и контроля рабочего процесса используется сенсорная панель.

Система управления координирует:

• подачу пеналов из входного накопителя;
• выдачу компонентов из трубчатой упаковки;
• захват и перемещение микросхем;
• работу четырёх позиций программирования;
• определение статуса OK/NG;
• распределение компонентов по выходным пеналам;
• укладку компонентов в ленту;
• учёт результатов обработки партии.

Оборудование имеет габариты 1700 × 1300 × 1760 мм. Масса системы составляет 190 кг.

Электропитание — AC 220 В, 50 Гц. Потребляемая мощность составляет 0,4 кВт. Для работы пневматических механизмов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Система рассчитана на эксплуатацию при температуре от 0 до 40 °C и относительной влажности от 20 до 95% без образования конденсата.

Для каких задач подходит HESS PTP-8000A

Система применяется для:

• автоматического программирования компонентов в пеналах;
• работы по маршруту пенал → пенал;
• программирования и упаковки компонентов из пеналов в ленту;
• автоматической подачи до 50 входных пеналов;
• дозагрузки пеналов без остановки рабочего цикла;
• размещения до 50 выходных пеналов;
• параллельного программирования на четырёх позициях;
• использования контактной оснастки Golden Finger;
• автоматического определения результатов OK и NG;
• раздельной выгрузки компонентов OK и NG;
• обработки корпусов SOP150, SSOP150, SOP210 и MSOP8;
• интеграции автономных программаторов;
• подготовки компонентов к SMT-монтажу;
• сохранения исходного формата Tube;
• сокращения ручной перекладки и сортировки компонентов.

HESS PTP-8000A подойдёт предприятиям, которым требуется высокопроизводительная автоматическая система программирования компонентов из пеналов с возможностью сохранить формат Tube или сформировать упаковку в ленте.

Подбор конфигурации

Для проверки совместимости и подбора оборудования необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• размеры и конструкцию пенала;
• количество компонентов в одном пенале;
• ориентацию компонентов;
• количество пеналов в партии;
• требуемый выходной формат;
• ширину ленты-носителя;
• шаг и размеры кармана;
• параметры покровной ленты;
• размеры катушки;
• используемый программатор или требования к его подбору;
• объём и формат записываемых данных;
• продолжительность алгоритма программирования;
• критерии результата OK/NG;
• требования к обработке компонентов NG;
• требуемую производительность;
• образцы компонентов, пеналов и ленты.

После анализа исходных данных определяются совместимость компонента, модель программатора, конструкция контактной и захватной оснастки, параметры подачи из пеналов, схема распределения OK/NG, конфигурация упаковки в ленту и расчётная производительность оборудования.
