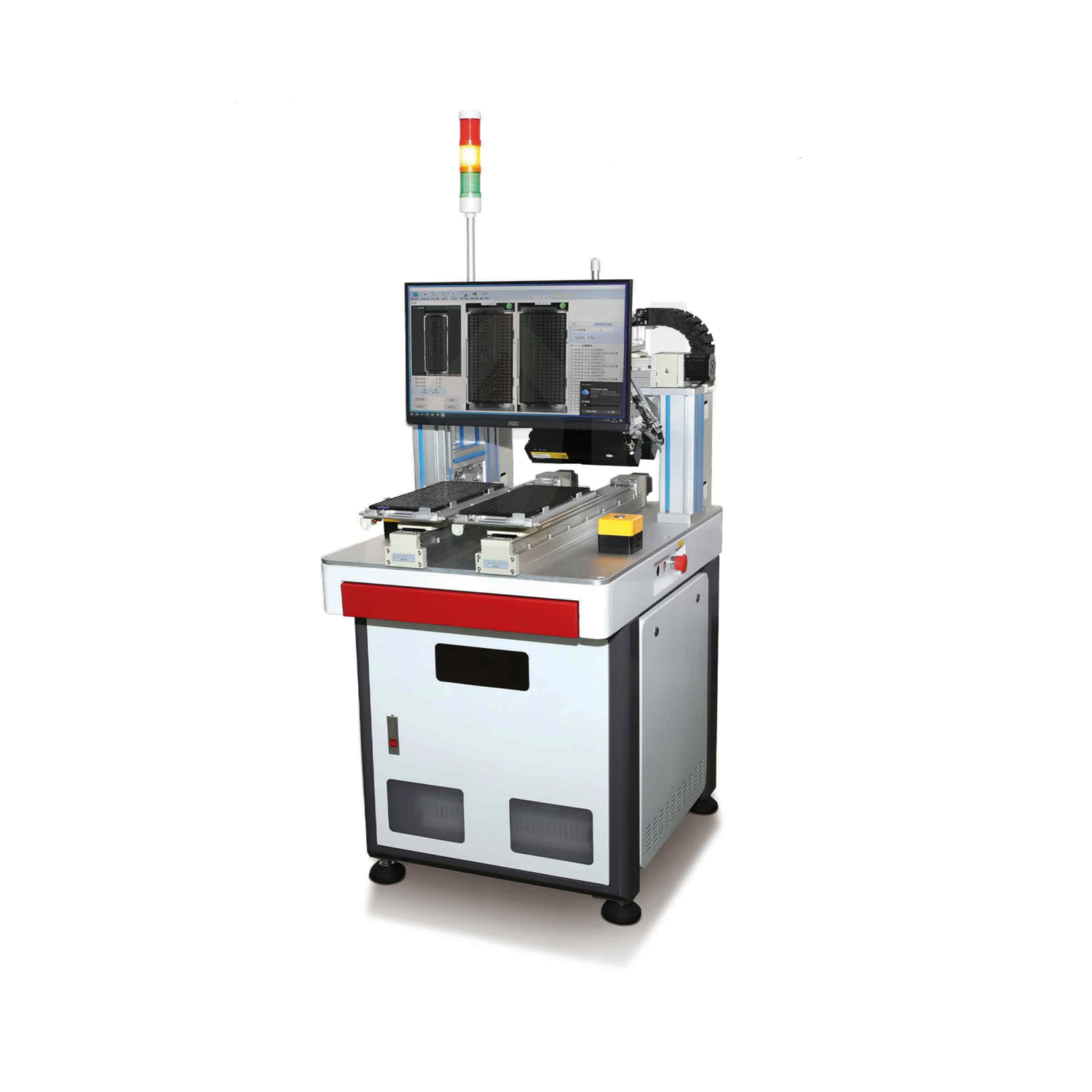

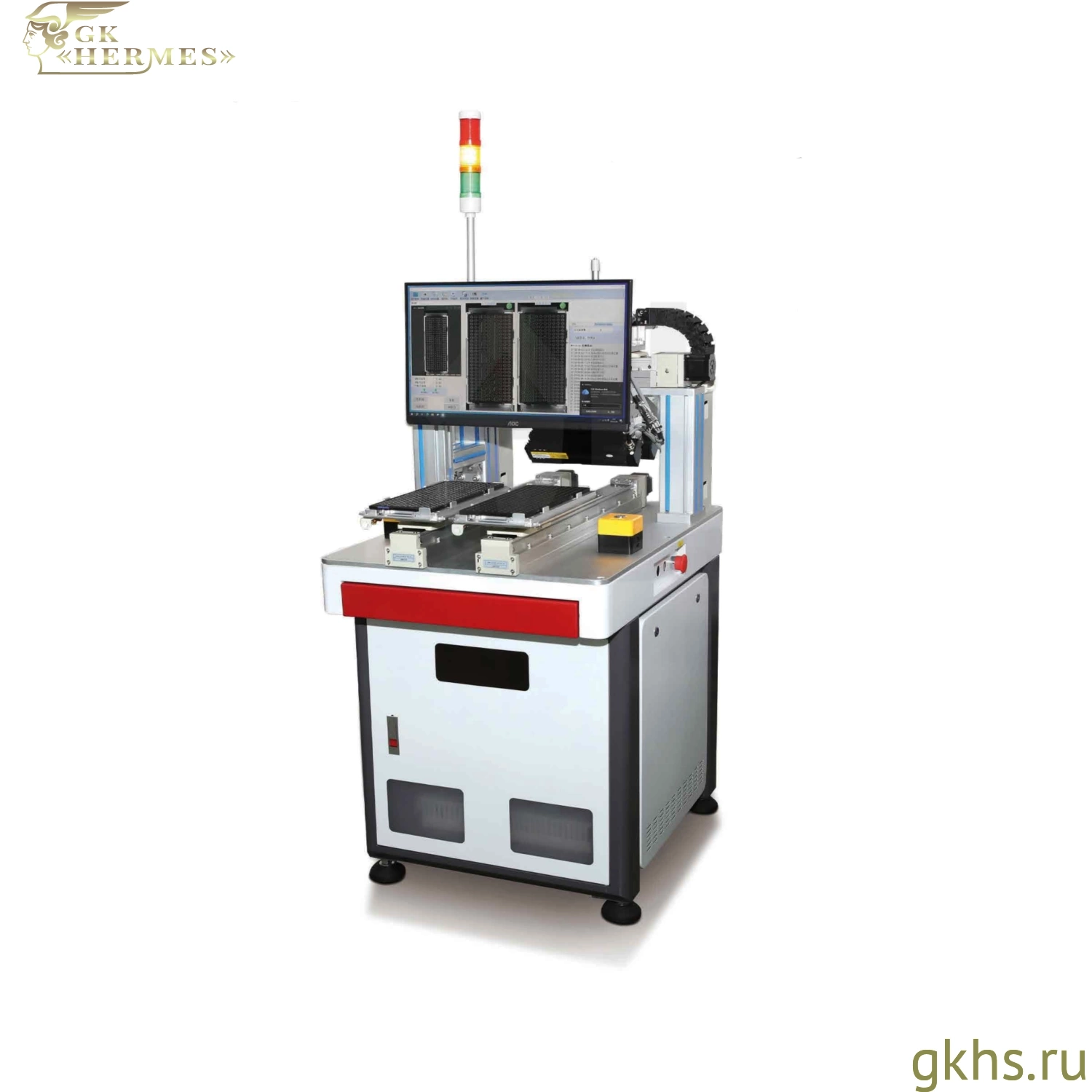

HESS TAI-60K — автоматическая система AOI-контроля компонентов в лотках

HESS TAI-60K — автоматическая система оптического контроля электронных компонентов, размещённых в технологических лотках. Оборудование выполняет полное сканирование лотка и проверяет маркировку корпуса, шелкографию, состояние выводов и наличие царапин на поверхности компонентов.

Система оснащена линейной камерой высокого разрешения 8K, широкоформатным линейным объективом и двумя источниками линейного освещения повышенной яркости. Такая конфигурация позволяет получать детализированное изображение всей рабочей области лотка и проводить автоматический анализ размещённых компонентов.

Время контроля одного лотка составляет от 15 до 20 секунд. При проверке лотка с компонентами QFP48 полный цикл сканирования занимает около 15 секунд. Производительность системы достигает 60 000 компонентов в час и зависит от типа корпуса, количества изделий в лотке, состава проверок и настроек визуального контроля.

Полный AOI-контроль компонентов в лотке

HESS TAI-60K проверяет компоненты непосредственно в технологическом лотке без их поштучного извлечения. Камера сканирует всю площадь размещения и передаёт изображения в систему обработки, которая сопоставляет полученные данные с установленными критериями контроля.

Система позволяет выявлять:

• несоответствия маркировки корпуса;
• дефекты и отклонения шелкографии;
• деформированные или загнутые выводы;
• царапины на поверхности компонентов.

Набор проверок и допустимые отклонения настраиваются с учётом корпуса компонента, требований к внешнему виду и особенностей контролируемой партии.

Система машинного зрения

Линейная камера высокого разрешения 8K работает совместно с широкоформатным объективом и двумя яркими линейными источниками света. Равномерное освещение рабочей области помогает получать стабильные изображения компонентов по всей площади лотка.

Система управления движением синхронизирует перемещение рабочего стола и процесс сканирования. Полученные изображения анализируются программным обеспечением, а выявленные несоответствия отображаются в интерфейсе оператора.

Двухпозиционная работа с лотками

Оборудование оснащено двумя рабочими позициями. Пока на одной позиции выполняется сканирование, оператор может заменить проверенный лоток на второй.

Перемещение рабочих столов реализовано с помощью механизма на базе ходового винта и шагового двигателя. Двухпозиционная конструкция сокращает паузы между циклами и позволяет продолжать контроль во время замены лотка.

Производительность контроля

Полное сканирование одного лотка занимает от 15 до 20 секунд. Продолжительность цикла зависит от:

• типа и размеров компонентов;
• количества изделий в лотке;
• схемы их размещения;
• набора контролируемых признаков;
• параметров обработки изображения.

Расчётная производительность системы достигает 60 000 компонентов в час.

Обработка результатов

Результаты контроля отображаются в программном интерфейсе оператора. Система фиксирует обнаруженные несоответствия и позволяет оценить состояние компонентов по установленным критериям.

Автоматическое извлечение дефектных компонентов и физическая сортировка по категориям OK/NG в данной конфигурации не предусмотрены. HESS TAI-60K используется для автоматизированного визуального контроля и регистрации результатов проверки.

Подбор конфигурации

Для подбора и настройки HESS TAI-60K необходимо предоставить:

• полное обозначение компонента и datasheet;
• тип и размеры корпуса;
• формат и размеры технологического лотка;
• схему размещения компонентов;
• перечень контролируемых признаков;
• допустимые отклонения и критерии брака;
• требуемую производительность;
• образцы компонентов и лотков.

После анализа исходных данных определяются конфигурация системы машинного зрения, параметры освещения, алгоритмы контроля и настройки обработки изображений.
