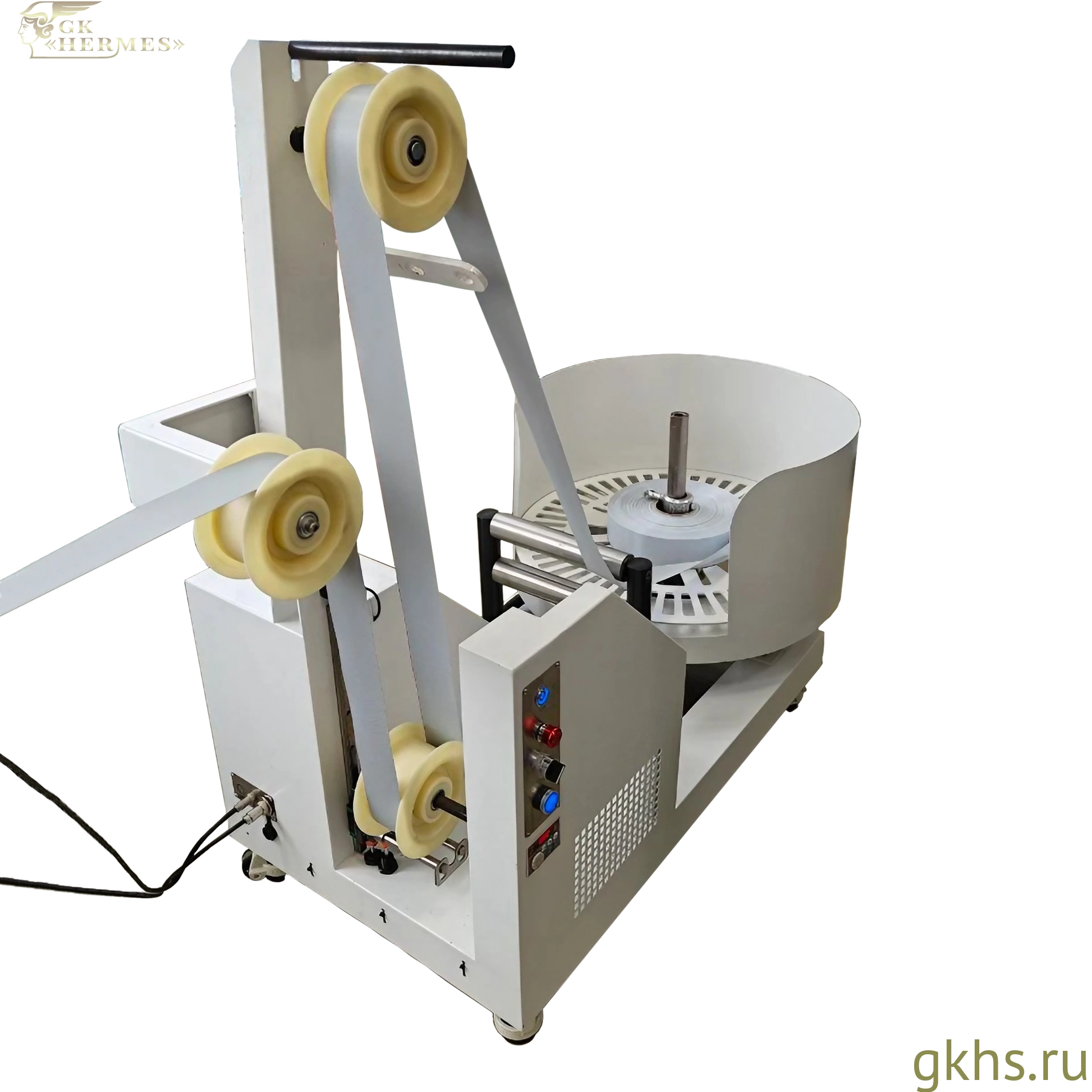

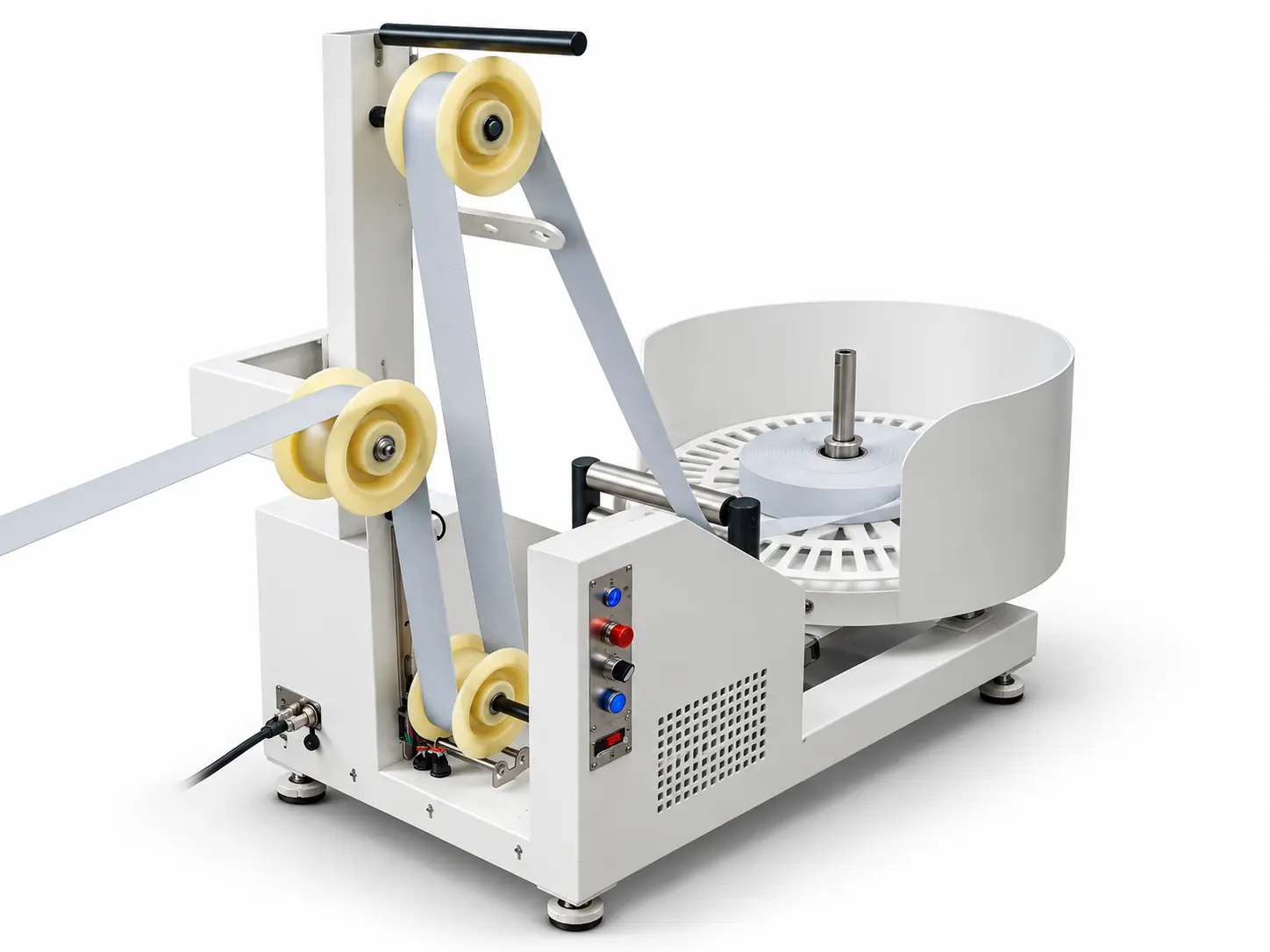

HESS HS-CBL-PF650 — автоматический податчик-размотчик плоского кабеля

HESS HS-CBL-PF650 — автоматический податчик-размотчик для подачи плоского ленточного кабеля с катушки к оборудованию мерной резки, зачистки и дальнейшей обработки. Модель рассчитана на работу с промышленными катушками массой до 100 кг и обеспечивает автоматическую регулируемую подачу материала после первоначальной установки и заправки оператором.

В реализованной конфигурации HESS HS-CBL-PF650 работает совместно со станком резки и зачистки HESS HS-CBL-CS120 . Использование отдельного податчика позволяет отделить размотку тяжёлой катушки от механизма точной подачи станка и согласовать поступление материала с его рабочим циклом.

HESS HS-CBL-PF650 может использоваться как самостоятельный модуль подачи или входить в состав модульной линии HESS HS-CBL-LINE01 .

Назначение и принцип работы

Основная задача HESS HS-CBL-PF650 — автоматизировать размотку исходного материала и его подачу к следующей машине технологического участка. Такое решение особенно актуально при работе с крупными катушками, масса и инерция которых могут создавать дополнительную нагрузку на механизм подачи станка обработки.

Перед началом работы оператор устанавливает катушку на размотчик и заправляет свободный конец кабеля через направляющие элементы к последующему оборудованию. После запуска дальнейшая размотка и подача выполняются автоматически.

Скорость подачи регулируется бесступенчато и адаптируется к расходу материала последующей машиной. Это позволяет согласовать работу размотчика с циклическим режимом станка резки, в котором подача кабеля чередуется с остановками на выполнение технологических операций.

В составе участка маршрут подачи материала выглядит следующим образом:

катушка → HESS HS-CBL-PF650 → HESS HS-CBL-CS120 → кабельные заготовки

Параметры катушки и размещение материала

HESS HS-CBL-PF650 рассчитан на катушки или барабаны диаметром 100–650 мм, высотой до 650 мм и массой до 100 кг.

Катушка устанавливается вертикально на рабочую платформу размотчика. Система направляющих формирует траекторию подачи плоского кабеля к следующему технологическому модулю.

Такая компоновка позволяет разместить запас исходного материала и механизм его размотки в отдельном напольном модуле и не передавать нагрузку от тяжёлой катушки непосредственно на механизм мерной подачи станка резки.

Автоматическая регулируемая подача

Система поддерживает адаптивное бесступенчатое регулирование подачи, позволяющее согласовывать размотку материала с работой последующего оборудования.

HESS HS-CBL-PF650 регулирует подачу кабеля, однако функция измерения или поддержания точно заданного усилия натяжения для базового исполнения не предусмотрена.

Данные для подбора исполнения

Для выбора конфигурации под конкретную производственную задачу необходимо учитывать параметры как самой катушки, так и обрабатываемого материала. Для технической проработки желательно предоставить:

• наружный диаметр катушки;
• высоту или ширину носителя;
• массу полной катушки;
• ширину и толщину плоского кабеля;
• конструкцию и материал кабеля;
• направление схода материала с катушки;
• параметры оборудования, к которому должна выполняться подача;
• требуемый производственный режим.

Для нестандартных катушек и кабелей совместимость конфигурации определяется в ходе технической проработки.

В составе линии обработки плоского кабеля

HESS HS-CBL-PF650 используется как входной модуль HESS HS-CBL-LINE01 и отвечает за размотку и автоматическую подачу исходного материала к станку обработки.

В реализованной конфигурации после HESS HS-CBL-PF650 кабель поступает на HESS HS-CBL-CS120 , где выполняются мерная резка и выбранная подготовка концов. Остальные операции участка организуются независимо от работы размотчика.

Преимущества применения

• работа с катушками массой до 100 кг;
• поддержка катушек диаметром 100–650 мм и высотой до 650 мм;
• автоматическая размотка после первоначальной заправки;
• адаптивное бесступенчатое регулирование подачи;
• отделение нагрузки тяжёлой катушки от механизма подачи станка обработки;
• использование как самостоятельного модуля или в составе линии.

Часто задаваемые вопросы

Регулирует ли HESS HS-CBL-PF650 натяжение кабеля?

Податчик выполняет адаптивное бесступенчатое регулирование подачи материала. Функция измерения или поддержания заданного усилия натяжения для базовой конфигурации не предусмотрена.

Можно ли использовать HESS HS-CBL-PF650 без HESS HS-CBL-CS120?

Да. HESS HS-CBL-PF650 представляет собой самостоятельный технологический модуль. Возможность его совместной работы с другим оборудованием определяется способом подачи, параметрами кабеля и требованиями к согласованию рабочих циклов двух машин.

Что нужно предоставить для подбора податчика?

Основные данные — размеры и масса катушки, ширина и толщина кабеля, его конструкция, направление схода материала и параметры оборудования, к которому должна выполняться подача.
