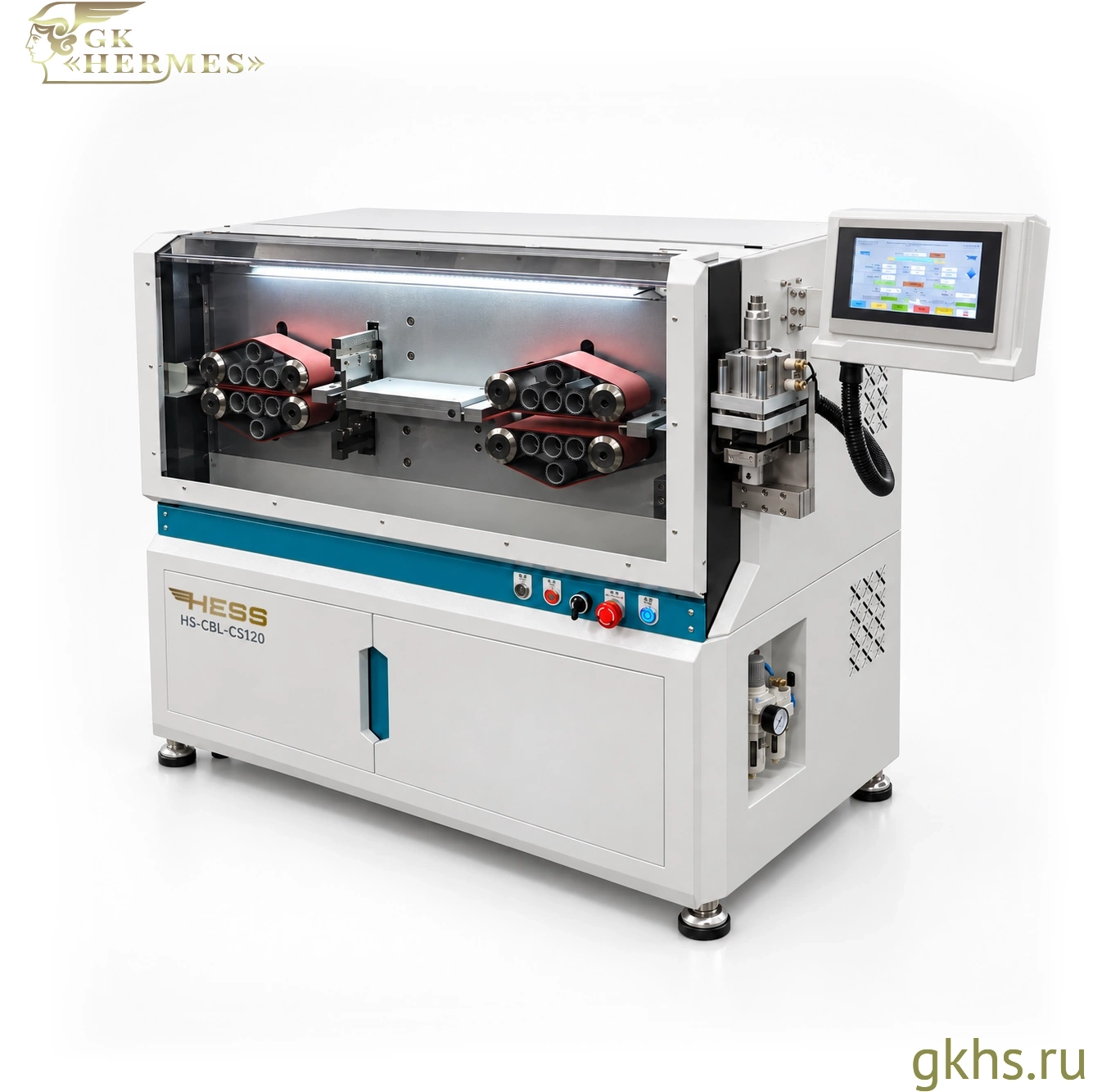

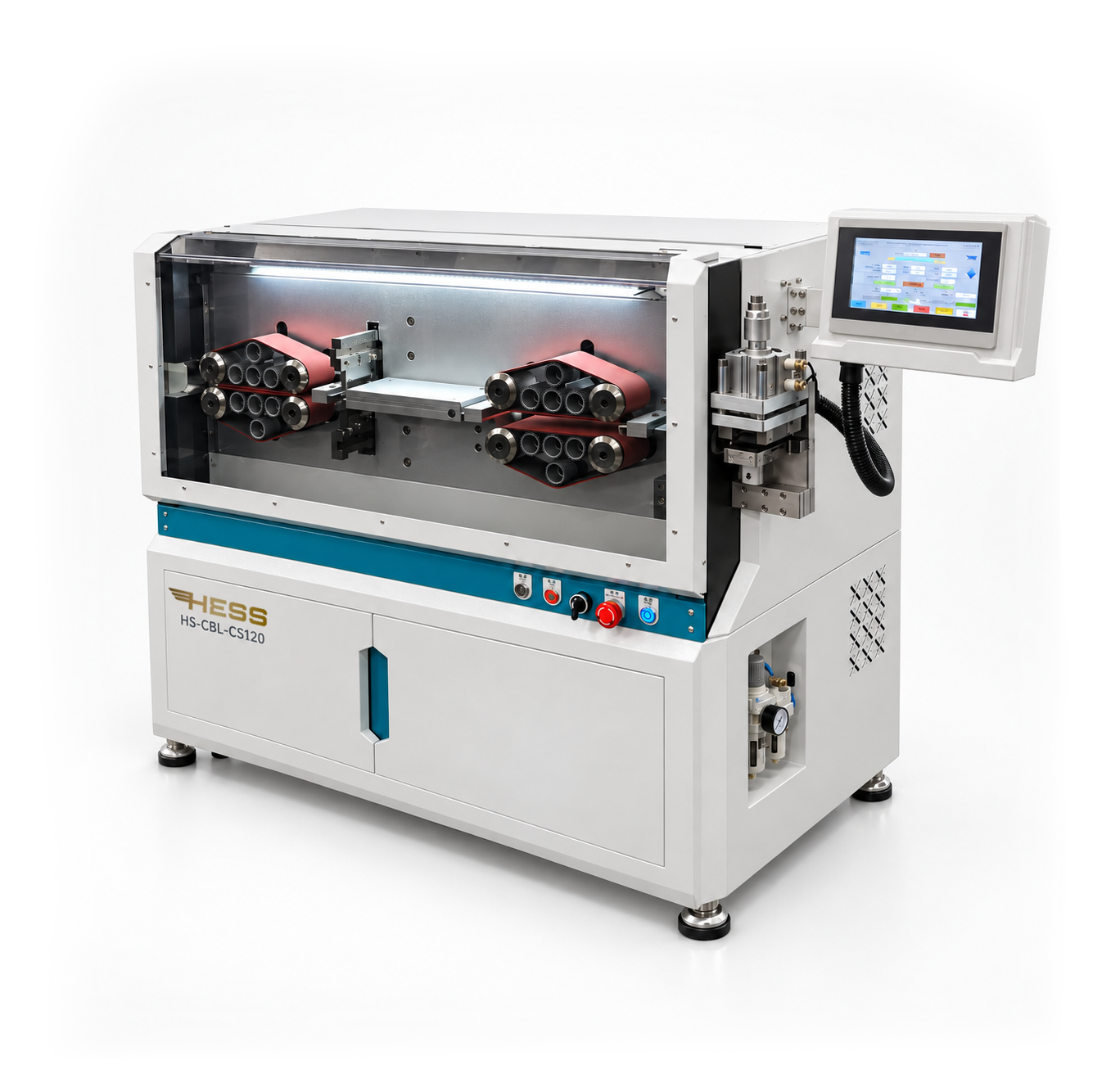

HESS HS-CBL-CS120 — cтанок резки, зачистки и разделения плоского кабеля

HESS HS-CBL-CS120 — автоматический станок для резки и зачистки кабеля, адаптированный для обработки плоского ленточного кабеля. Оборудование выполняет мерную резку, полную или частичную зачистку концов и, при использовании специализированной оснастки, разделение отдельных жил или групп проводников по заданной схеме.

Модель выполнена на базе промышленной системы резки и зачистки с доработанным трактом подачи для широкого плоского кабеля. В реализованном исполнении оборудование адаптировано для работы с кабелем шириной 63,5 мм: применены расширенные ремни и элементы транспортного тракта, специальная направляющая и доработанный режущий узел.

Станок может использоваться самостоятельно для изготовления кабельных заготовок либо совместно с автоматическим податчиком-размотчиком HESS HS-CBL-PF650 в составе модульной линии HESS HS-CBL-LINE01 . Состав участка и последовательность операций подбираются под конкретное изделие.

Режимы обработки и подготовка концов

HESS HS-CBL-CS120 объединяет мерную резку и снятие изоляции в одном автоматическом цикле. В зависимости от технологической задачи используются три основных режима:

• мерная резка без зачистки;
• резка с зачисткой одного конца;
• резка с зачисткой двух концов.

Зачистка может быть полной, когда отделённый участок изоляции полностью удаляется с конца кабеля, или частичной, когда изоляция надрезается и смещается, но остаётся на проводниках. Конкретный вариант определяется дальнейшей технологической операцией.

Диапазоны настройки зачистки составляют:

• для полной зачистки первого конца — 1–300 мм,
• для полной зачистки второго конца — 1–150 мм;
• для частичной зачистки первого конца — 1–1000 мм,
• для частичной зачистки второго конца — 1–500 мм.

Для стандартного IDC-соединения предварительное снятие изоляции с отдельных проводников обычно не требуется: контакт разъёма формирует электрическое соединение непосредственно через изоляцию.

Параметры настройки и реализованное исполнение

В системе управления HESS HS-CBL-CS120 длина заготовки задаётся в диапазоне 1–999999,99 мм. Допуск длины указывается до ±0,002 × L, где L — установленная длина заготовки. Эти значения, как и диапазоны настройки зачистки, характеризуют параметры настройки оборудования и не означают подтверждённую обработку любого кабеля во всём указанном диапазоне.

Реализованное исполнение HESS HS-CBL-CS120 было подготовлено для плоского кабеля шириной 63,5 мм. Возможность обработки другого кабеля определяется отдельно с учётом его ширины, толщины, числа и шага проводников, конструкции и материала изоляции, а также требуемых операций.

Специализированная подача плоского кабеля

Широкий плоский кабель требует стабильного направления и равномерного перемещения через рабочую зону без перекоса и повреждения поверхности.

Для этой задачи HESS HS-CBL-CS120 оснащён специализированным роликово-ременным трактом. В исполнении под кабель шириной 63,5 мм используются 24 синхронных колеса и четыре расширенных ремня подачи, специальная направляющая и адаптированный режущий узел.

Такая конструкция обеспечивает контролируемое перемещение ленточного материала через зоны подачи, резки и зачистки.

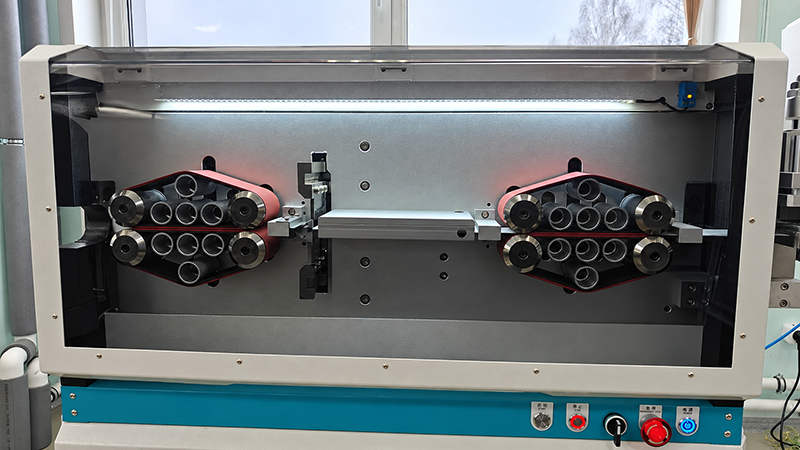

Роликово-ременный тракт HESS HS-CBL-CS120 для подачи плоского ленточного кабеля

Разделение жил и групп проводников

Если после резки требуется разделить отдельные жилы или группы проводников плоского кабеля, HESS HS-CBL-CS120 может оснащаться специализированным разделяющим устройством.

Оснастка разрабатывается под конкретную геометрию кабеля и требуемую схему разделения. В числе проработанных вариантов — инструмент для 40-проводникового кабеля с шагом 1,27 мм.

Разделение является конфигурируемой операцией: конструкция инструмента и схема обработки определяются при технической проработке конкретного изделия.

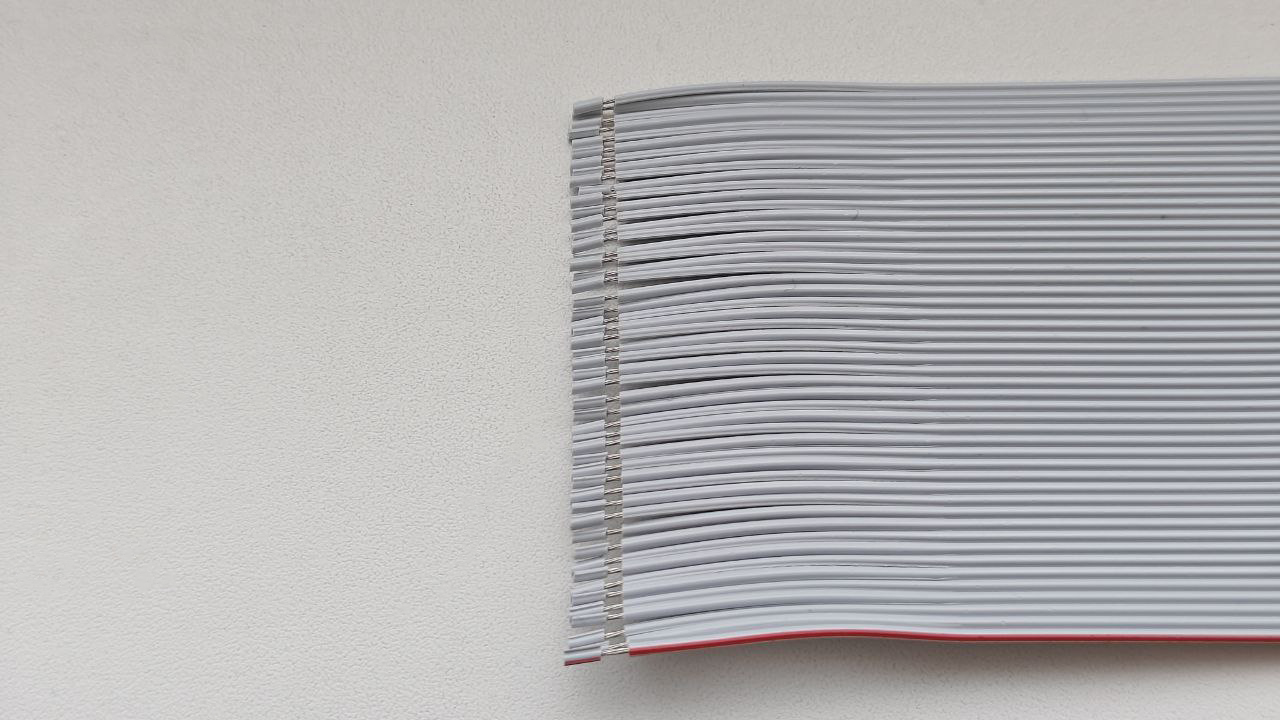

Пример подготовленного конца плоского ленточного кабеля с разделёнными проводниками

Оснастка и подбор исполнения

HESS HS-CBL-CS120 конфигурируется под конкретную технологическую задачу. При подборе оборудования учитываются:

• параметры кабеля — ширина, количество и шаг проводников, толщина и материал изоляции;
• требуемая длина заготовки и допустимое отклонение;
• требуемая подготовка концов;
• необходимость разделения отдельных жил или их групп;
• требуемая производительность;
• способ подачи исходного материала и приёма готовых заготовок.

Для новых типов плоского кабеля и нестандартных схем разделения конфигурация и рабочая оснастка прорабатываются по образцам, чертежам или техническому заданию.

Готовые отрезки могут поступать на приёмный стол или в лоток в зависимости от конфигурации участка. При работе с тяжёлыми катушками автоматическая подача исходного материала может выполняться податчиком-размотчиком HESS HS-CBL-PF650 .

Применение

HESS HS-CBL-CS120 предназначен для автоматизации повторяемых операций подготовки плоского кабеля при серийном изготовлении кабельных сборок. Станок позволяет получать заготовки заданной длины, подготавливать их концы и при необходимости разделять отдельные группы проводников для последующих монтажных операций.

В составе HESS HS-CBL-LINE01 подготовленные заготовки могут передаваться оператором на отдельный полуавтоматический пост установки IDC-разъёмов. Модульная архитектура позволяет использовать машины самостоятельно или объединять их в единый производственный участок.

Часто задаваемые вопросы

Можно ли разделять жилы плоского кабеля?

Да. Для этого используется специальная оснастка, конструкция которой зависит от геометрии кабеля и требуемой схемы разделения. Возможность конкретной операции определяется при технической проработке.

Нужна ли зачистка перед установкой IDC-разъёма?

Для стандартного IDC-соединения предварительное снятие изоляции с отдельных проводников обычно не требуется: контакты соединителя формируют электрическое соединение непосредственно через изоляцию.

Можно ли встроить HESS HS-CBL-CS120 в комплекс обработки плоского кабеля?

Да. Станок может использоваться совместно с HESS HS-CBL-PF650 и другими модулями HESS HS-CBL-LINE01 .
