HESS HS-CBL-IDC01 — пневматический полуавтомат установки IDC-разъёмов

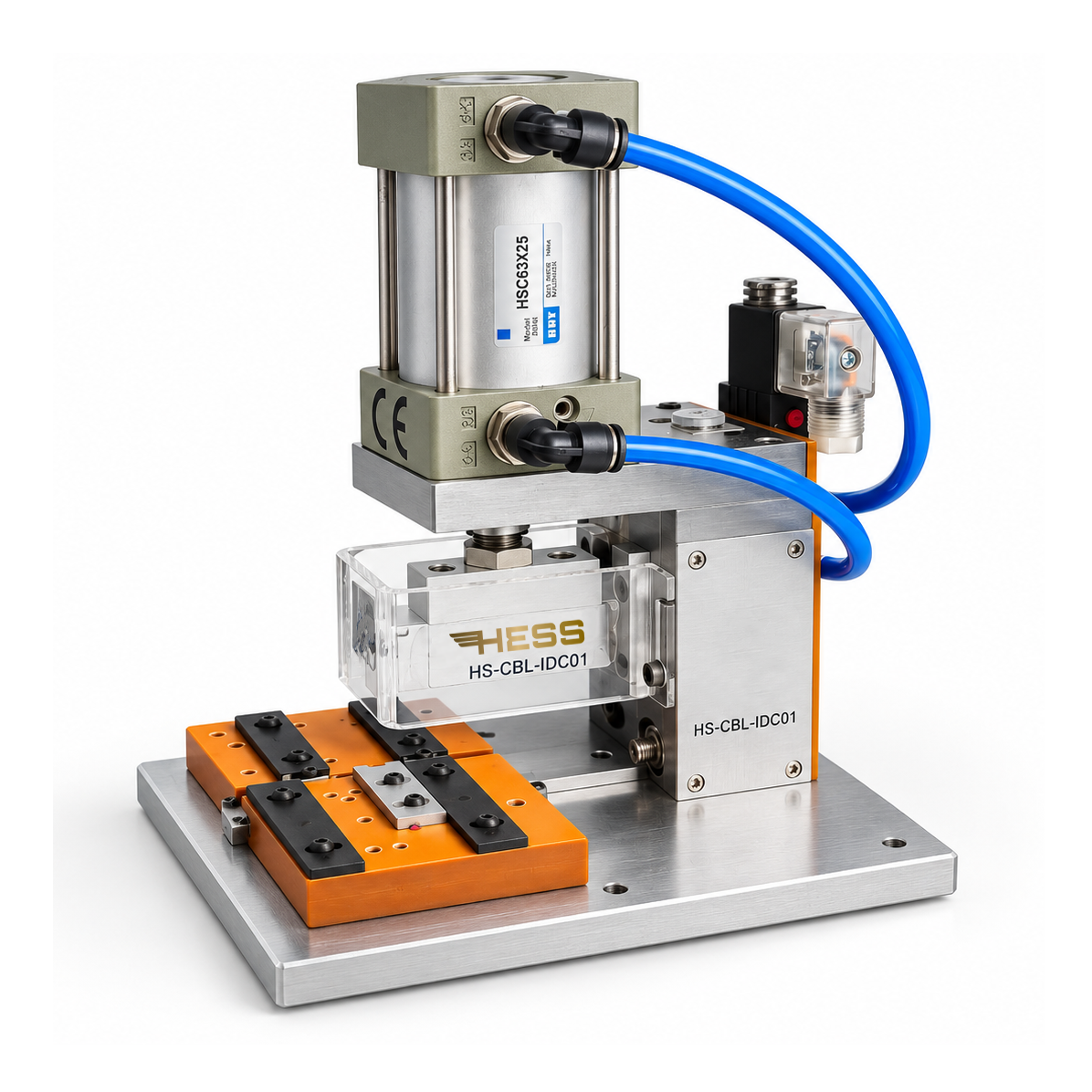

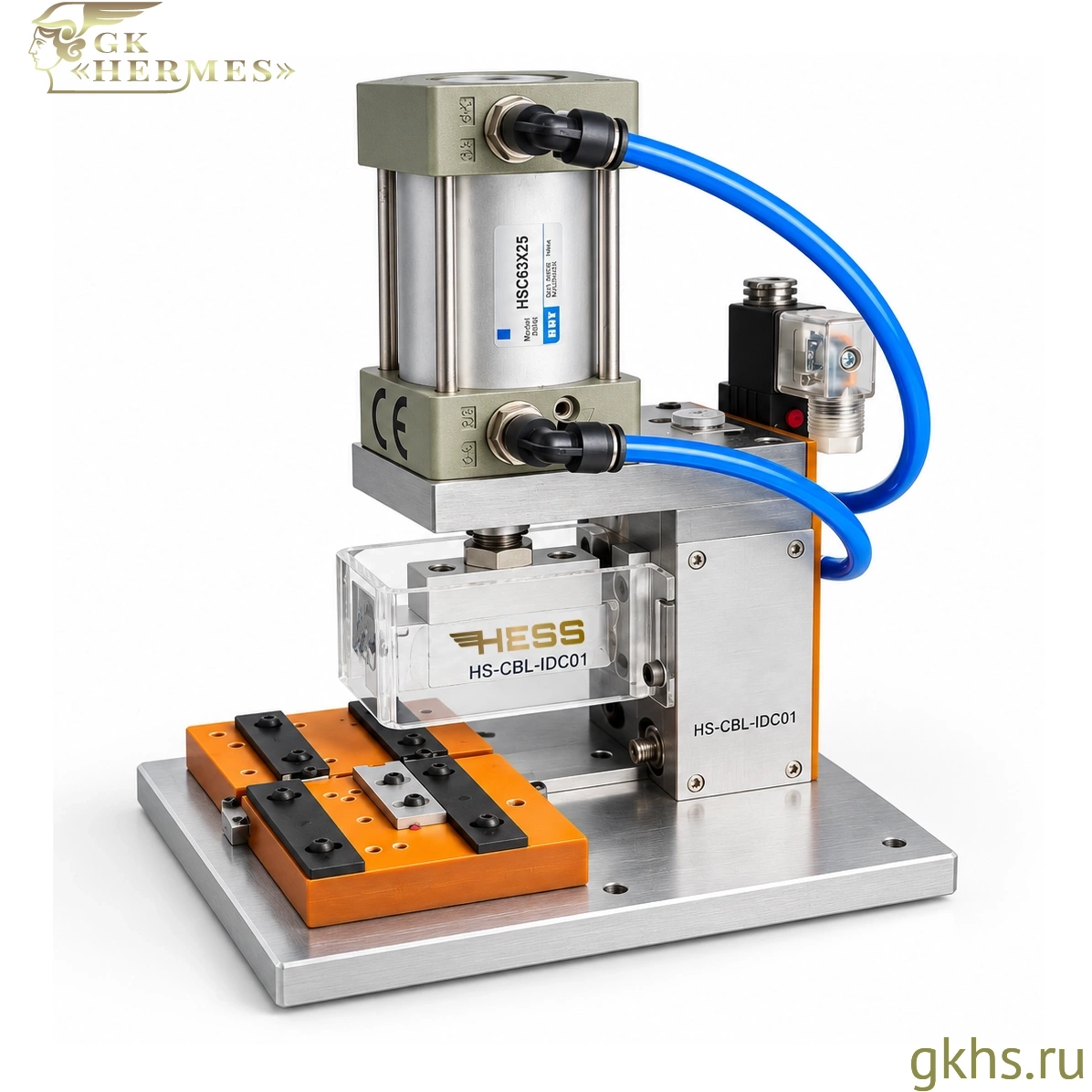

HESS HS-CBL-IDC01 — компактный пневматический пресс для полуавтоматической установки IDC-разъёмов на плоский ленточный кабель. Оборудование предназначено для серийного и мелкосерийного изготовления кабельных сборок и может использоваться как самостоятельное рабочее место либо как отдельный пост в составе участка обработки кабеля.

Рабочая оснастка подбирается под конкретный разъём и кабельную сборку. Возможны исполнения для плоского кабеля до 64 проводников при шаге 1,27 мм.

Назначение и порядок работы

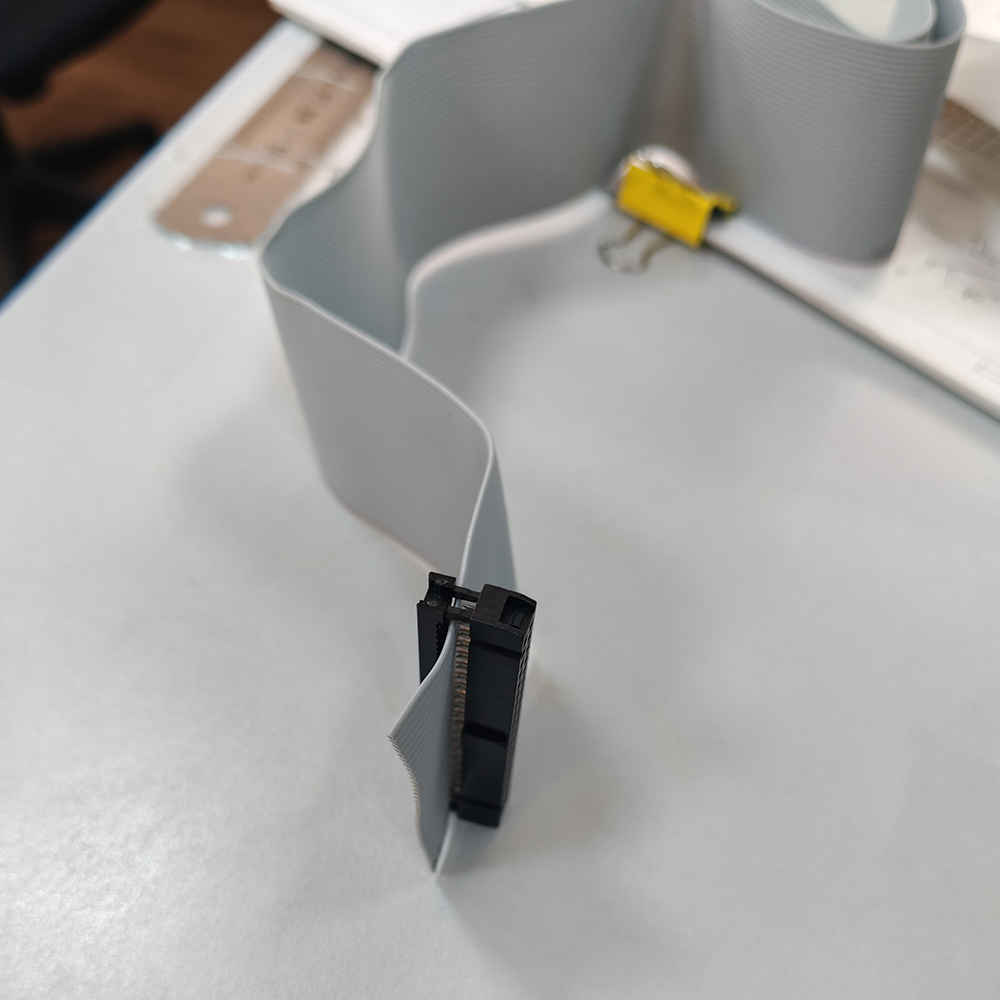

HESS HS-CBL-IDC01 используется для установки IDC-разъёмов на один или оба конца плоского ленточного кабеля. Для стандартного IDC-соединения предварительная зачистка отдельных проводников обычно не требуется: электрический контакт формируется при установке разъёма.

Рабочая последовательность состоит из пяти операций:

1. оператор размещает кабель в рабочей оснастке;
2. устанавливает разъём в требуемой ориентации;
3. проверяет положение кабеля и соединителя;
4. запускает пневматический цикл ножной педалью;
5. после завершения рабочего хода извлекает готовое соединение.

Если разъём необходимо установить на втором конце заготовки, кабель переустанавливается оператором для следующего цикла.

Продолжительность машинного цикла пресса составляет около 1,5 с. В это время не входят ручная установка кабеля и разъёма, их позиционирование, извлечение готового изделия и переустановка заготовки для обработки второго конца.

Работа с плоским ленточным кабелем

Возможность исполнения HESS HS-CBL-IDC01 предусматривает работу с плоским ленточным кабелем до 64 проводников при шаге 1,27 мм при использовании соответствующей рабочей оснастки.

При подборе конфигурации учитываются:

• количество и шаг проводников кабеля;
• ширина и толщина кабеля;
• число и расположение контактов разъёма;
• геометрия корпуса и положение ключа;
• прямое или угловое исполнение соединителя;
• требуемая ориентация разъёмов на первом и втором концах сборки.

Шаг проводников кабеля и шаг контактов разъёма являются отдельными параметрами и согласуются для конкретного изделия.

Испытанные IDC-разъёмы

В реализованной конфигурации HESS HS-CBL-IDC01 успешно испытан со следующими IDC-разъёмами семейства CONNFLY DS1015:

• DS1015-01-04;
• DS1015-01-06;
• DS1015-01-08;
• DS1015-01-10;
• DS1015-01-16;
• DS1015-02-04;
• DS1015-02-08;
• DS1015-02-10.

Для перечисленных исполнений была подготовлена соответствующая рабочая оснастка и проведены испытания установки разъёмов.

Оснастка под конкретный разъём

Рабочая оснастка HESS HS-CBL-IDC01 выполняется с учётом геометрии конкретного соединителя и кабельной сборки. Возможны исполнения для групп 4–30, 30–50 и 64 контакта, однако эти диапазоны не означают один универсальный комплект инструмента для всех разъёмов.

Для другого IDC-разъёма оснастка может быть разработана отдельно. Для технической проработки необходимы точный артикул или образец соединителя, его чертёж при наличии, образец кабеля, количество и шаг проводников, а также требуемая ориентация разъёма на готовой сборке.

Пневматический привод и настольное исполнение

Рабочий ход выполняется пневматическим приводом при давлении сжатого воздуха 0,6–0,8 МПа. Для работы требуется чистый сухой сжатый воздух.

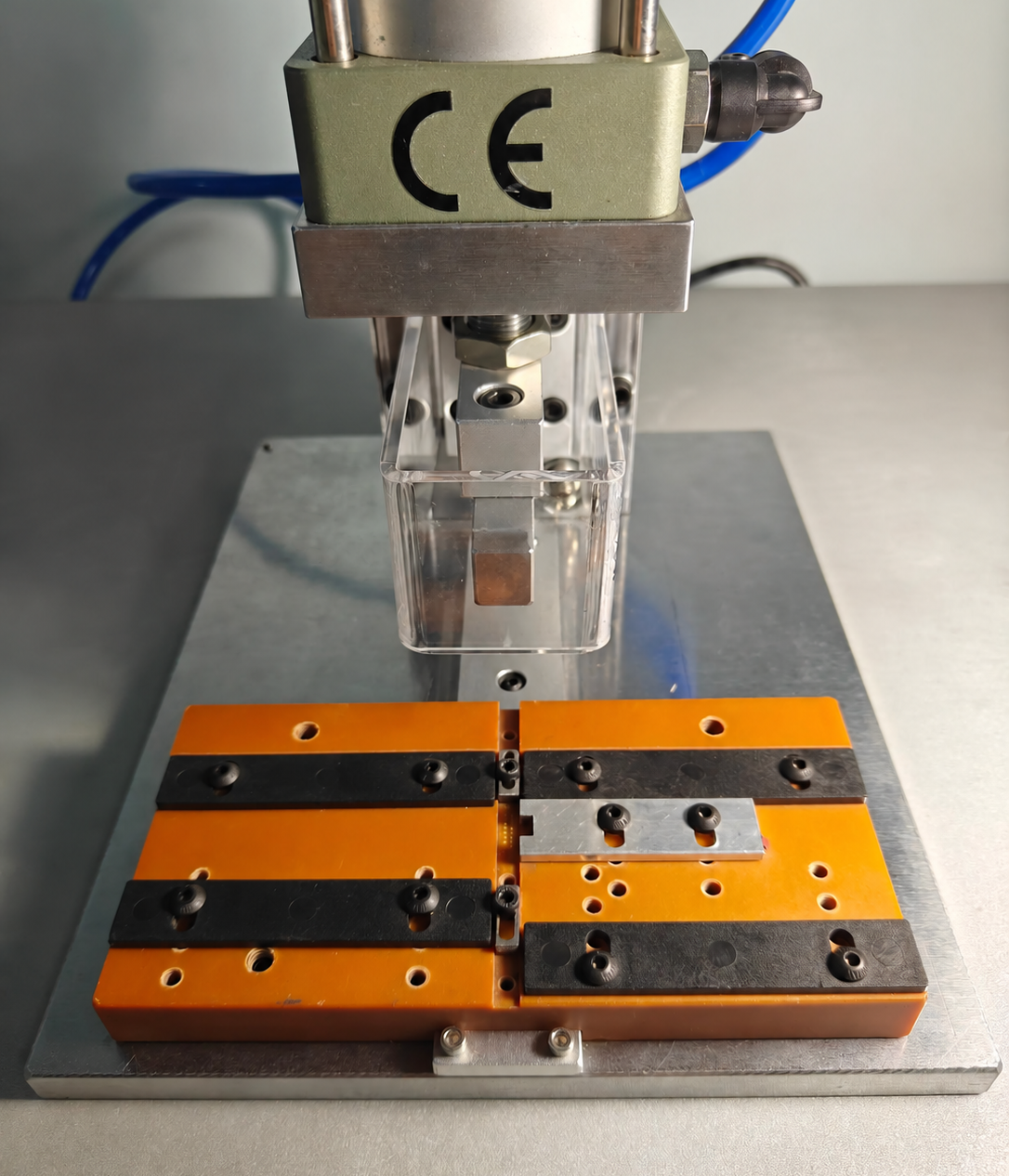

HESS HS-CBL-IDC01 выполнен в компактном настольном формате. Рабочая зона включает верхний прессовый узел и нижнюю сменную оснастку для позиционирования кабеля и разъёма.

В составе участка обработки плоского кабеля

HESS HS-CBL-IDC01 может использоваться самостоятельно или как отдельный пост в составе модульной линии HESS HS-CBL-LINE01 .

В реализованной конфигурации подготовленные кабельные заготовки поступают от станка HESS HS-CBL-CS120 , после чего оператор переносит их на пост установки IDC-разъёмов. Такой подход позволяет использовать пресс независимо или включать его в более широкий технологический маршрут.

Преимущества применения

• повторяемый пневматический рабочий ход без ручного создания усилия;
• машинный цикл пресса около 1,5 с (ручная установка и извлечение изделия в это время не входят);
• работа с прямыми и угловыми IDC-разъёмами при соответствующей оснастке;
• исполнения для кабеля до 64 проводников при шаге 1,27 мм;
• сменная оснастка под конкретные соединители и кабельные сборки;
• компактное настольное исполнение;
• возможность самостоятельной работы или интеграции в модульный участок.

Часто задаваемые вопросы

Нужно ли зачищать проводники перед установкой IDC-разъёма?

Для стандартного IDC-соединения предварительное снятие изоляции с отдельных проводников обычно не требуется. Для нестандартной кабельной сборки технологический маршрут определяется конструкцией кабеля и соединителя.

Можно ли использовать HESS HS-CBL-IDC01 для обжима шлейфа?

Если под обжимом шлейфа понимается установка совместимого IDC-разъёма на плоский ленточный кабель, HESS HS-CBL-IDC01 предназначен именно для этой операции.
