Автоматическая линия двустороннего нанесения и УФ-отверждения влагозащитных покрытий

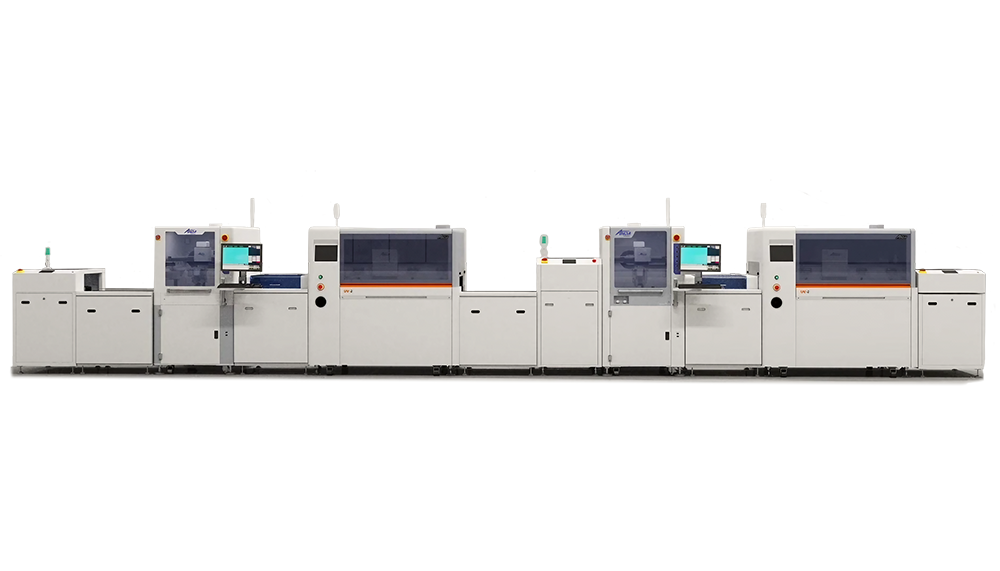

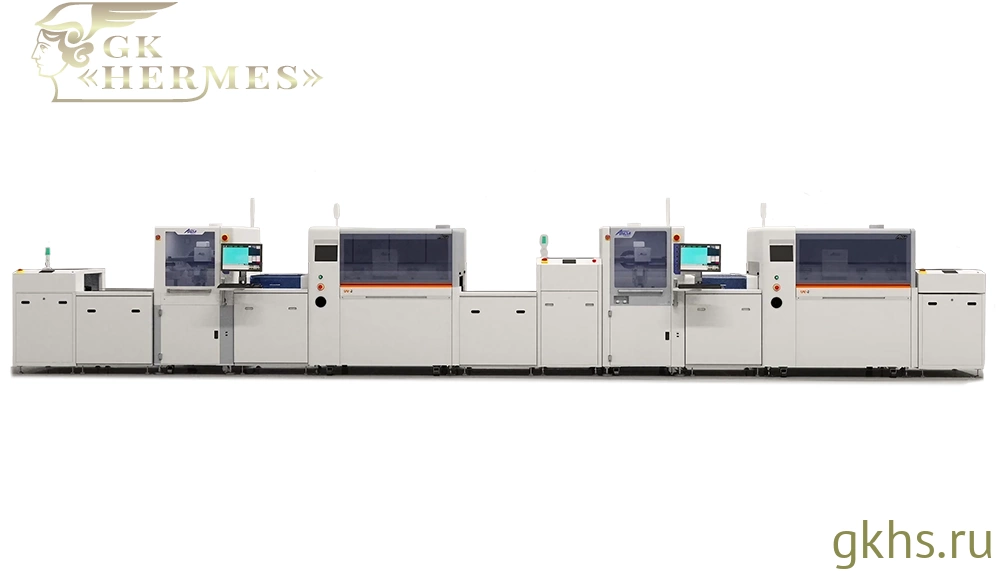

Автоматическая линия двустороннего нанесения и УФ-отверждения влагозащитных покрытий — двухэтапная производственная линия для комплексной обработки печатных плат и электронных сборок на участке влагозащиты. Конфигурация объединяет две машины селективного нанесения, два участка инспекции покрытия, две печи отверждения, соединительные конвейеры и модуль переворота платы, обеспечивая последовательное нанесение, контроль и отверждение защитного материала в едином автоматизированном процессе.

Линия рассчитана на серийное производство электроники, где требуется не просто нанести влагозащитный материал, а последовательно выполнить несколько этапов обработки: подачу платы, первое селективное нанесение, контроль покрытия, УФ-отверждение, автоматический переворот изделия, повторное нанесение на следующем участке и финальное отверждение. Двойная схема нанесения позволяет закрывать широкий спектр задач влагозащиты: обрабатывать разные стороны платы, наносить материал на дополнительные зоны, работать со сложной топологией изделий и минимизировать ручные операции между технологическими этапами.

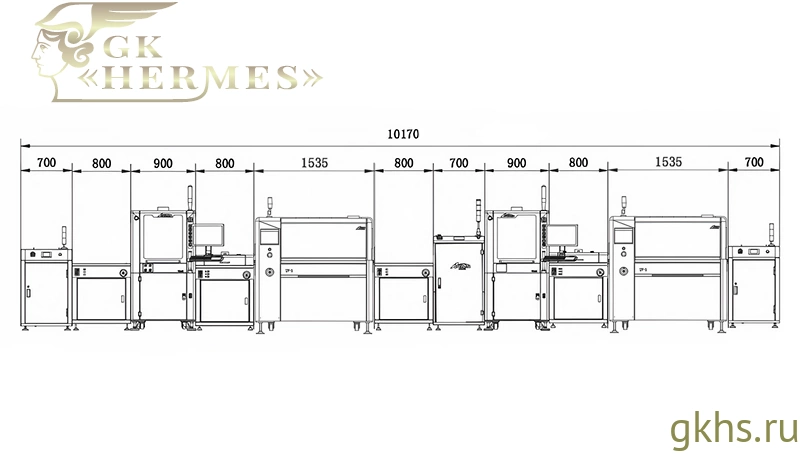

Конфигурация линии

• загрузочный модуль для подачи плат в линию HY-LD;
• автоматический соединительный конвейер между модулями ADJ-460;
• первая машина селективного нанесения влагозащитного покрытия iCoat-3;
• инспекционный УФ-конвейер для контроля покрытия после нанесения ADJ-460UV;
• первая UV-печь отверждения с одним или двумя источниками излучения;
• промежуточный соединительный конвейер ADJ-460;
• автоматический модуль переворота платы HY-LCV;
• вторая машина селективного нанесения влагозащитного покрытия iCoat-5;
• второй участок УФ-инспекции покрытия ADJ-460UV;
• вторая UV-печь отверждения с одним или двумя источниками излучения;
• разгрузочный модуль на выходе линии HY-ULD.

Установки нанесения влагозащитных покрытий могут комплектоваться разными клапанами из линейки Anda с учётом свойств материала и требуемого способа нанесения — точечного, плёночного или дозированного, — для составов различной вязкости.

Технологические этапы

Первый этап обработки

Автоматический загрузчик печатных плат подаёт изделия из магазина (специальной кассеты для упорядоченного хранения плат) и передаёт их на конвейер, по которому плата поступает дальше по линии к участку нанесения материала.
Первый участок нанесения построен на базе установки защитных покрытий Anda iCoat-3. Машина наносит влагозащитный материал селективно, по заранее заданной программе: покрывает необходимые зоны платы и обходит участки, на которые материал не должен попадать, включая разъёмы, контактные площадки, тестовые точки и другие чувствительные элементы.
Кроме базовой версии с двумя клапанами, расположенными в одну линию с фиксированным межосевым расстоянием, доступны варианты с другими конфигурациями клапанов:

• 3A с регулируемым расстоянием между двумя клапанами в диапазоне от 50 до 200 мм;
• 3B с регулируемым расстоянием между четырьмя клапанами в одном ряду в диапазоне от 140 до 220 мм;
• 3C с четырьмя клапанами в два ряда и регулируемым расстоянием между ними в диапазоне от 50 до 200 мм.

После нанесения плата поступает на инспекционный УФ-конвейер. На этом этапе оператор проверяет равномерность покрытия, границы нанесения и возможные дефекты перед отверждением: ультрафиолетовая подсветка помогает эффективно обнаруживать пропуски, неравномерное распределение материала, избыточные скопления и загрязнения в зоне покрытия.
Далее компонент отправляется в ультрафиолетовую печь, где нанесённый материал отверждается. На этом участке конфигурация установленной печи также может варьироваться — доступны печи с несколькими зонами излучения или с полноспектральным ртутным источником.

Промежуточный этап

После первого отверждения плата передаётся через соединительный конвейер на автоматический модуль переворота. Он подготавливает изделие к следующему этапу нанесения без участия оператора: уже сформированный слой защитного покрытия не повреждается, положение платы после переворота остаётся стабильным, а процесс не прерывается ручными операциями.
Рабочая зона переворотного модуля начинается от 500 мм и может быть увеличена для обработки более крупных плат. При выборе увеличенного формата важно учитывать, что увеличится и общая длина конвейерной линии.

Второй этап обработки

Второй участок нанесения построен на базе пятиосевой установки защитных покрытий iCoat-5. Она используется для следующего этапа селективного нанесения и подходит для обработки другой стороны платы, дополнительных зон или изделий со сложной картой покрытия. Конструкция iCoat-5 позволяет работать с более труднодоступными участками за счёт поворота и наклона клапанов, а также кругового нанесения материала на плату.
После второго нанесения плата снова проходит через инспекционный УФ-конвейер и поступает во вторую печь отверждения. Пройдя через УФ-воздействие (так же, как и на первом этапе, количество зон нагрева может варьироваться), плата отправляется в автоматический загрузчик, который пакует её в кассету с печатными платами, завершая тем самым цикл.

Производственные процессы

Нанесение влагозащитных покрытий

Влагозащитное покрытие образует на поверхности печатной платы защитный слой, который снижает влияние влаги, пыли, конденсата, химических загрязнений и других внешних факторов на электронные компоненты. Селективный метод позволяет наносить материал только на заданные области платы, оставляя открытыми разъёмы, контактные площадки, тестовые точки и другие зоны, где покрытие недопустимо.
В зависимости от требований к покрытию — сложности карты нанесения, плотности монтажа, толщины и характера слоя — в линию могут устанавливаться разные машины: базовая iCoat-3 с несколькими вариантами конфигурации клапанов или более функциональная iCoat-5 для обработки плат с высокой плотностью компонентов. Помимо этих моделей, в производственную линию могут быть интегрированы и другие установки нанесения, например, Anda iCoat-6 для тонкоплёночного покрытия, Anda iJet-7 с дозированной подачей для высокоточных контуров и другие линейные машины.

Инспекция покрытия

Инспекционные УФ-конвейеры в составе линии используются для контроля качества покрытия между этапами нанесения и отверждения. УФ-подсветка делает покрытые участки более заметными, поэтому оператору проще оценить наличие материала, равномерность слоя, границы нанесения и возможные пропуски. Такой промежуточный контроль снижает вероятность передачи изделия с дефектом на следующий этап обработки.

УФ-отверждение

Печи УФ-отверждения используются для быстрого закрепления влагозащитных материалов, чувствительных к ультрафиолетовому излучению. Под воздействием УФ-света покрытие полимеризуется и формирует устойчивый защитный слой без длительной термической обработки, что помогает сократить время технологического цикла. Этот способ отверждения отличается высокой скоростью обработки, стабильностью результата и минимальным тепловым воздействием на печатную плату и установленные компоненты.
В зависимости от требуемой интенсивности воздействия линия может комплектоваться разными печами, отличающимися количеством последовательных зон нагрева и источников излучения. При увеличении числа зон возрастает и общая длина производственной линии.

Преимущества использования линии

• Объединяет несколько ключевых операций влагозащиты печатных плат в одном производственном маршруте.
• Сокращает количество ручных операций между нанесением, инспекцией и отверждением.
• Позволяет выполнять нанесение покрытия последовательно, на разных этапах обработки изделия.
• Обеспечивает контроль качества покрытия до и после промежуточных операций.
• Снижает риск повреждения или загрязнения плат при переносе между отдельными машинами.
• Подходит для плат сложной конструкции, где требуется обработка нескольких зон или сторон платы.
• Повышает повторяемость процесса по сравнению с разрозненными автономными операциями.
• Позволяет организовать поточный участок влагозащиты для серийного производства электроники.

Особенности линии

• Два участка селективного нанесения. Линия включает машины iCoat-3 и iCoat-5, что позволяет выполнять обработку плат в несколько последовательных этапов. Конфигурацию можно адаптировать под задачу: например, установить две машины iCoat-5 с наклоняемыми и поворотными клапанами, если изделие имеет сложную конструкцию и труднодоступные зоны с обеих сторон.
• Два участка отверждения. После каждого этапа нанесения предусмотрена отдельная печь, поэтому материал отверждается поэтапно и не накапливается между операциями в незакреплённом состоянии.
• Автоматический переворот платы. Модуль переворота передаёт изделие на следующий этап обработки без ручного вмешательства.
• Инспекция после каждого нанесения. УФ-инспекционные конвейеры позволяют контролировать покрытие до того, как плата поступит в печь отверждения.
• Линейная интеграция модулей. Соединительные конвейеры объединяют машины нанесения, участки инспекции, печи отверждения и модуль переворота в единый технологический маршрут.
• Опция установки дополнительной вытяжки. Может применяться для более эффективного отвода паров и летучих компонентов, возникающих при нанесении и отверждении влагозащитных материалов. Такая опция особенно актуальна при работе с покрытиями на основе растворителей и при повышенных требованиях к чистоте рабочей зоны.
• Опция автоматической регулировки ширины конвейера. Линия может быть дополнена системой автоматической настройки направляющих под печатные платы разных форматов. Это ускоряет переналадку, сокращает время перехода между партиями и снижает риск ошибки при ручной регулировке.
• Подходит для серийного производства. Конфигурация рассчитана на производственные участки, где важны производительность, повторяемость и минимизация ручного труда.
• Селективное нанесение покрытия. Машины нанесения обрабатывают заданные зоны платы и оставляют открытыми участки, на которые материал попадать не должен.
• Контроль качества между этапами. Промежуточная проверка покрытия помогает снизить риск брака и повысить стабильность технологического процесса.
• Полный цикл в одной линии. Подача, нанесение, инспекция, отверждение, переворот, повторная обработка и разгрузка объединены в единую производственную конфигурацию.

Линия подойдёт производствам электроники, которым требуется организовать комплексный участок влагозащитной обработки с двумя этапами нанесения, промежуточной инспекцией, автоматическим переворотом платы и поэтапным отверждением. Такая конфигурация особенно актуальна для серийного выпуска PCBA, где важны стабильность процесса, контроль качества покрытия, сокращение ручных операций и возможность обработки сложных изделий в едином технологическом маршруте.
