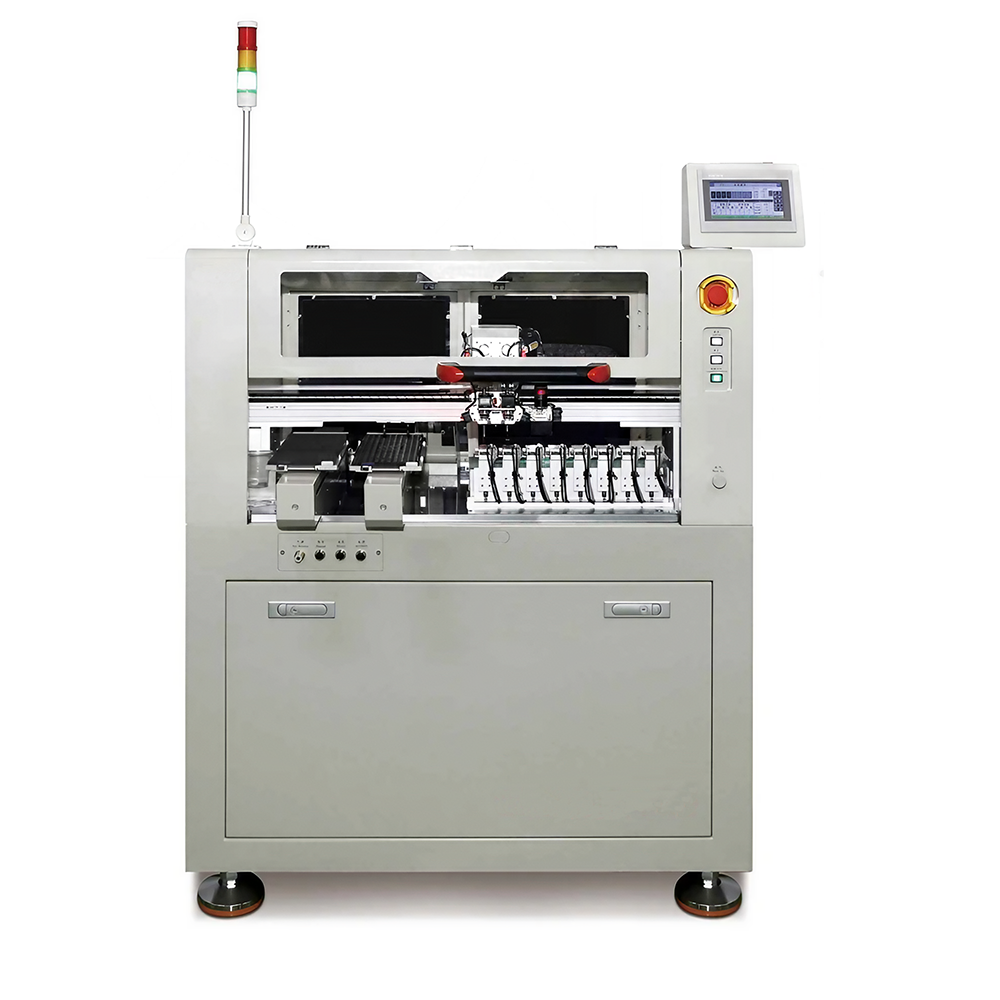

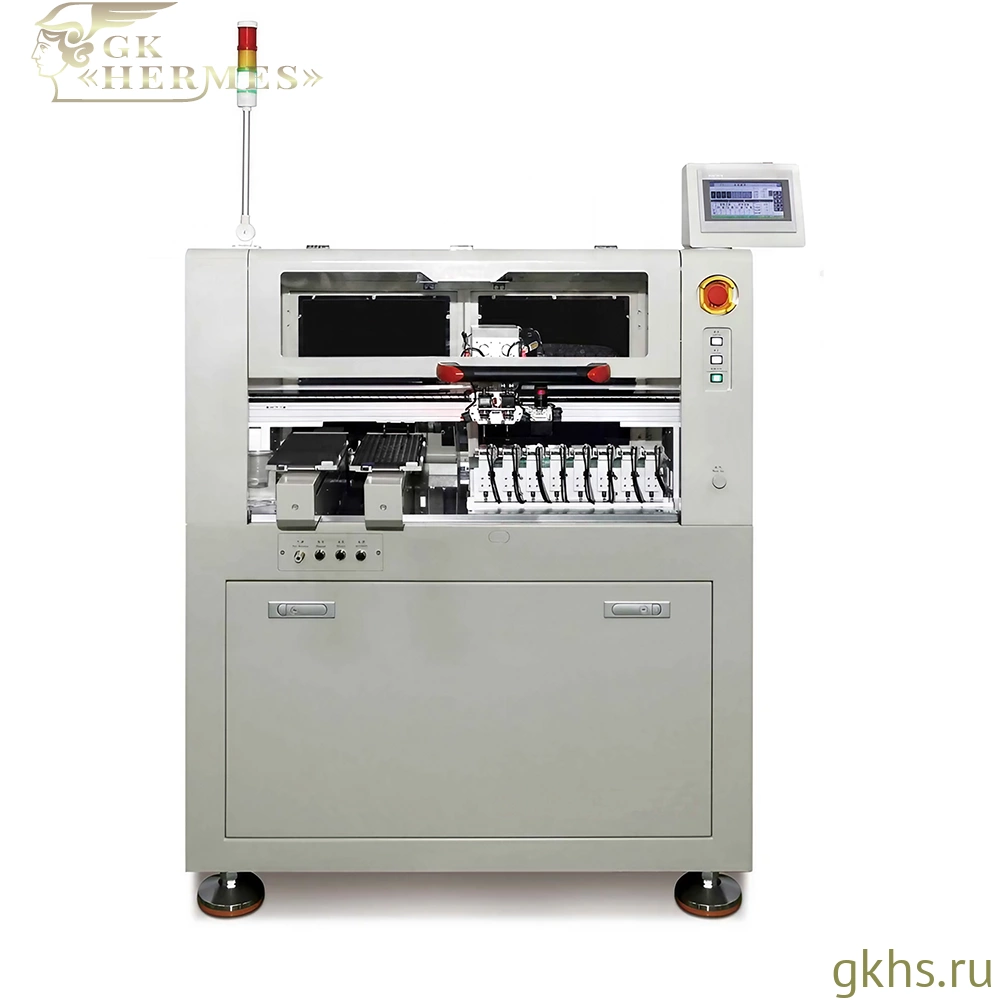

HESS TRP-2500-8A — автоматическая система программирования компонентов в лотках с автоподачей

HESS TRP-2500-8A — автоматическая система программирования электронных компонентов, поставляемых в лотках. Оборудование выполняет обработку по маршруту лоток → лоток: автоматически подаёт упаковку в рабочую зону, извлекает компоненты из ячеек, устанавливает их в программирующие сокеты и после записи и проверки данных размещает в выходном лотке.

Система предназначена для серийного программирования микросхем в корпусах SOP, QFN, BGA и QFP перед поверхностным монтажом, комплектацией производственных заказов или передачей на следующие технологические операции. Автоматическая подача лотков сокращает участие оператора и позволяет последовательно обрабатывать партии без ручной установки каждой упаковки в рабочую зону.

HESS TRP-2500-8A подойдёт производителям электроники, контрактным производствам, поставщикам компонентов и предприятиям с собственным участком подготовки микросхем. Модель особенно актуальна для регулярной работы с компонентами в JEDEC-лотках, когда требуется объединить автоматическую смену упаковки, параллельное программирование и сохранение исходного формата компонентов.

Производительность достигает 2500 компонентов в час. Восемь позиций программирования позволяют параллельно обрабатывать несколько микросхем, а два вакуумных сопла обеспечивают их перемещение между лотками и контактной оснасткой. Скорость рабочего цикла зависит от времени записи данных, типа корпуса, числа активных позиций и выбранного программатора.

Работа с компонентами в лотках

Компоненты поступают в систему в матричных или технологических лотках. Автоматический узел подачи поддерживает загрузку до 20 лотков, что позволяет подготовить запас упаковки для последовательной обработки партии.

В рабочей зоне предусмотрены позиции подающего и дополнительного лотков. Система автоматически перемещает упаковку, подаёт очередной лоток к зоне захвата и обеспечивает доступ вакуумных сопел к ячейкам с компонентами.

После подачи лотка микросхемы извлекаются из ячеек и перемещаются в программирующие сокеты. По завершении операции компоненты размещаются в выходной упаковке с сохранением упорядоченного расположения.

Маршрут лоток → лоток позволяет отказаться от промежуточной переупаковки компонентов в ленту или пеналы. Это особенно важно при работе с корпусами BGA, QFN и QFP, для которых лоток обеспечивает фиксированное положение и снижает риск повреждения контактных поверхностей и выводов.

Конфигурация системы подбирается по габаритам лотка, количеству и шагу ячеек, ориентации компонентов и размерам корпуса. При переходе на другой тип упаковки выполняется настройка координат и, при необходимости, замена механической оснастки.

Программирование компонентов

HESS TRP-2500-8A оснащена восемью позициями программирования с сокетами нижнего прижима. В зависимости от производственной задачи можно задействовать от одной до восьми рабочих позиций.

Компоненты автоматически устанавливаются в контактную оснастку, после чего выполняются запись и проверка данных. Параллельное программирование нескольких микросхем сокращает продолжительность обработки партии и повышает производительность участка по сравнению с ручной установкой компонентов в отдельные программаторы.

Система может использоваться для загрузки программного кода, конфигурационных параметров, идентификаторов, серийных номеров и другой информации, предусмотренной технологией производства электронного изделия.

Оборудование поддерживает работу с автономными программаторами. Конкретная модель программатора, алгоритм, адаптеры и программирующие сокеты подбираются по полному Part Number компонента, типу корпуса и требованиям к процессу.

Обработка результатов программирования

После завершения записи и проверки данных компонент автоматически извлекается из программирующего сокета и размещается в выходном лотке в соответствии с настроенным маршрутом.

Результат операции может использоваться для контроля стабильности процесса и выявления ошибок, связанных с микросхемой, алгоритмом, программатором или контактной оснасткой.

Для базовой конфигурации HESS TRP-2500-8A не предусмотрено автоматическое физическое разделение компонентов OK и NG по отдельным лоткам или выходным каналам. Необходимая схема обработки компонентов с ошибкой определяется при подборе оборудования под задачу.

В качестве дополнительной функции система может оснащаться узлом точечной маркировки. Опция может применяться для нанесения визуальной отметки в соответствии с требованиями производственного процесса. Способ нанесения, материал метки и её расположение уточняются при согласовании конфигурации.

Система перемещения и позиционирования

Перемещение компонентов выполняется двумя вакуумными соплами. Они извлекают микросхемы из ячеек лотка, устанавливают их в программирующие сокеты и после завершения операции возвращают в выходную упаковку.

Точность захвата и установки составляет ±0,03 мм. Это обеспечивает повторяемое позиционирование компонентов относительно контактной оснастки и ячеек лотка в автоматическом производственном цикле.

По оси X применяется линейный двигатель, обеспечивающий перемещение рабочего механизма между зонами подачи, программирования и выгрузки.

Сочетание автоматической подачи лотков, восьми позиций программирования и вакуумной системы позволяет организовать последовательную обработку партий с сокращённым участием оператора.

Управление оборудованием

Управление HESS TRP-2500-8A осуществляется с помощью платы управления движением. Для настройки рабочих параметров и контроля процесса используется встроенный 7-дюймовый ЖК-дисплей.

Оператор задаёт количество активных позиций, координаты размещения компонентов, параметры подачи лотков и последовательность технологических операций. При смене корпуса или упаковки выполняется переналадка механической и контактной оснастки.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,25 кВт. Для работы вакуумных и пневматических механизмов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Габариты основной машины составляют 1200 × 580 × 1450 мм. В полной рабочей конфигурации оборудование занимает 1200 × 730 × 1450 мм. Масса системы — 352 кг.

Для каких задач подходит HESS TRP-2500-8A

• автоматическое программирование микросхем в лотках;
• обработка компонентов по маршруту лоток → лоток;
• автоматическая подача до 20 лотков;
• программирование компонентов в корпусах SOP, QFN, BGA и QFP;
• подготовка компонентов перед SMT-монтажом;
• серийная загрузка программного кода и конфигурационных данных;
• параллельное программирование на восьми рабочих позициях;
• автоматическое перемещение компонентов между лотками и сокетами;
• сокращение ручной загрузки упаковки;
• сохранение исходного формата компонентов;
• обработка средних и крупных серий;
• опциональное нанесение точечной метки.

HESS TRP-2500-8A подойдёт предприятиям, которым требуется автоматическая система программирования компонентов в лотках с запасом упаковки, восемью рабочими позициями и сокращённым участием оператора.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• стандарт, формат и размеры лотка;
• количество, шаг и расположение ячеек;
• ориентацию компонентов в лотке;
• количество лотков в партии;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• требуемую производительность;
• требования к обработке результатов OK/NG;
• необходимость точечной маркировки;
• требования к виду и расположению метки;
• образцы компонентов и лотков.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция программирующих сокетов, параметры автоматической подачи, схема размещения лотков и расчётная производительность оборудования.
