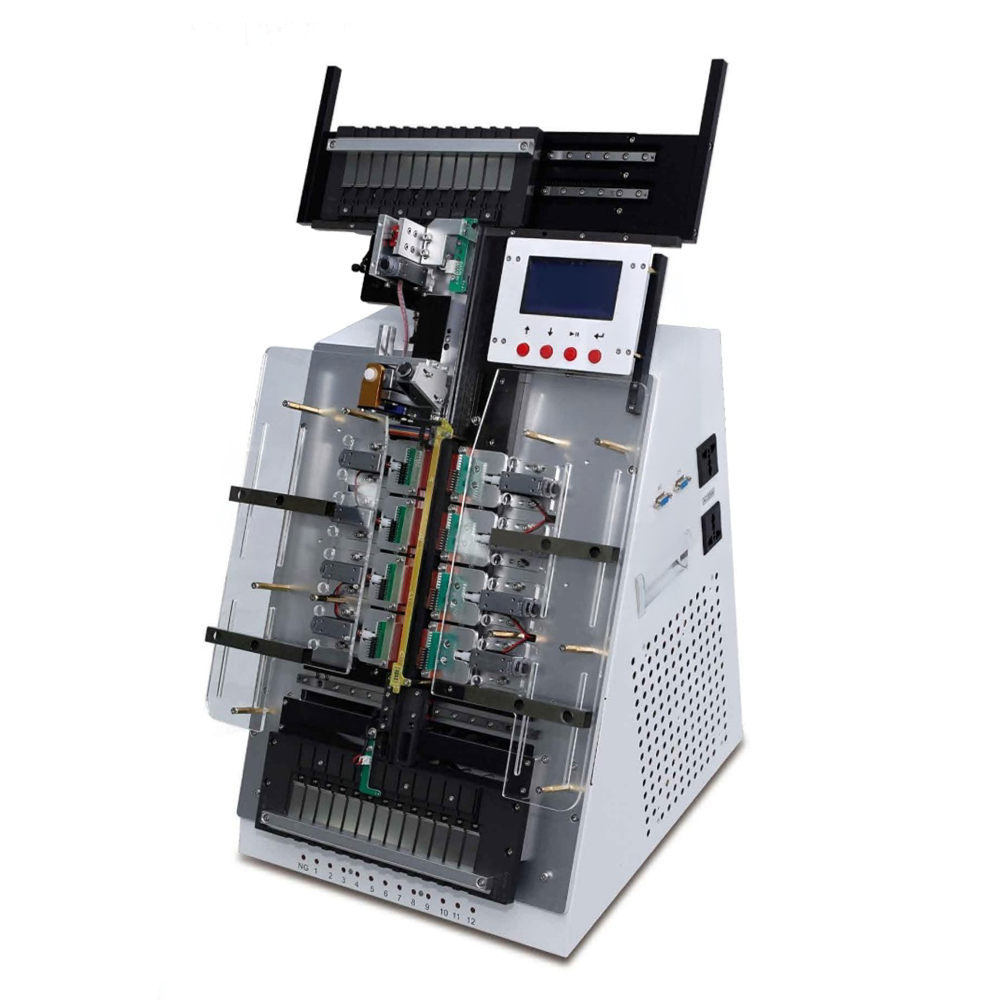

HESS TUP-30000-4 — автоматическая система программирования и сортировки компонентов в пеналах

HESS TUP-30000-4 — компактная автоматическая система программирования и сортировки электронных компонентов, поставляемых в пеналах. Оборудование выполняет обработку по маршруту пенал → пенал: автоматически подаёт компоненты из входной упаковки, направляет их на четыре позиции программирования, определяет результат операции и распределяет микросхемы по отдельным выходным пеналам OK и NG.

Система предназначена для серийного и массового программирования компонентов перед монтажом, комплектацией производственных заказов, хранением или передачей на следующие технологические операции. Автоматическая подача и выгрузка позволяют обрабатывать компоненты без ручной установки каждой микросхемы в программатор и без изменения исходного формата упаковки.

HESS TUP-30000-4 подойдёт производителям электроники, контрактным производствам, поставщикам компонентов, сервисным центрам и предприятиям с отдельным участком программирования. Модель особенно удобна для регулярной обработки микросхем в трубчатой упаковке, когда требуется совместить высокую производительность, автоматическую сортировку OK/NG и последовательное наполнение выходных пеналов.

Производительность достигает 30 000 компонентов в час. Четыре позиции программирования позволяют параллельно обрабатывать несколько микросхем. Скорость рабочего цикла зависит от типа компонента, объёма записываемых данных, выбранного программатора и времени выполнения алгоритма.

Работа с компонентами в пеналах

Компоненты поступают в систему в пеналах — трубчатой упаковке, также обозначаемой в технической документации как Tube. Входной узел рассчитан на автоматическую подачу компонентов из 12 пеналов.

Под действием механизма подачи микросхемы последовательно перемещаются из упаковки к рабочим позициям. Формат пенала обеспечивает ориентированное расположение компонентов и позволяет организовать непрерывную подачу без вакуумного извлечения каждой микросхемы из ячейки лотка или кармана ленты.

После программирования компоненты автоматически направляются в выходную систему, состоящую из 13 пеналов. Двенадцать пеналов используются для годных компонентов, а один отдельный пенал — для NG.

Количество микросхем, помещаемых в каждый выходной пенал, задаётся в настройках. После достижения установленного количества система может переходить к наполнению следующей упаковки. Это позволяет подготовить готовые пеналы с требуемым числом компонентов для хранения, комплектации заказов или передачи на производство.

Маршрут пенал → пенал сохраняет исходный формат упаковки и исключает дополнительную переукладку компонентов в ленту или лотки.

Программирование компонентов

HESS TUP-30000-4 оснащена четырьмя позициями программирования с контактной оснасткой. Система рассчитана на обработку компонентов в корпусах SOP150, SOP210, SOP300, DIP300 и других совместимых исполнениях, которые могут подаваться в пеналах.

Компоненты автоматически поступают на рабочие позиции, после чего выполняются запись и проверка данных. Оборудование может применяться для загрузки программного кода, конфигурационных параметров, идентификаторов, серийных номеров и другой информации, предусмотренной технологией производства электронного изделия.

Система поддерживает автономные программаторы SinoMCU, Holychip, Sonix, ELAN, Holtek, PADAUK, Hyundai и другие совместимые устройства. Конкретная модель программатора, алгоритм и контактная оснастка подбираются по полному Part Number компонента и требованиям к программированию.

Параллельная работа четырёх позиций повышает пропускную способность и делает систему подходящей для серийного тиражирования микросхем. Совместимость конкретного компонента необходимо проверять по datasheet, корпусу и поддерживаемому алгоритму.

Сортировка и обработка результатов

Во время рабочего цикла система автоматически определяет результат программирования каждого компонента. Микросхемы с результатом OK направляются в один из двенадцати основных выходных пеналов, а компоненты с результатом NG — в отдельный пенал для брака.

Физическое разделение компонентов предотвращает попадание микросхем с ошибкой программирования в готовую партию. Выделенный маршрут NG также упрощает последующий анализ причин отказа и повторную проверку компонентов.

Система регистрирует количество компонентов OK и NG. Данные сохраняются даже после отключения питания, поэтому текущая статистика партии не теряется при остановке или перезапуске оборудования.

Двенадцать выходных пеналов OK используются для последовательного наполнения годными компонентами и не являются двенадцатью независимыми сортировочными категориями. В базовой конфигурации система разделяет компоненты на две категории: OK и NG.

Управление оборудованием

Управление HESS TUP-30000-4 осуществляется через встроенную панель с ЖК-дисплеем. Интерфейс позволяет задавать параметры подачи, выбирать режим программирования, устанавливать необходимое количество компонентов в выходном пенале и контролировать статистику обработки партии.

Оператор может отслеживать количество компонентов OK и NG, состояние рабочих позиций и процесс наполнения выходной упаковки. Настройки подбираются под конкретный корпус, контактную оснастку и используемый программатор.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,18 кВт. Подключение к линии сжатого воздуха не требуется, что упрощает установку машины на отдельном рабочем месте.

Компактные габариты 460 × 410 × 730 мм и масса 26 кг позволяют использовать систему на небольших производственных участках, в лабораториях, сервисных центрах и на рабочих местах с ограниченным пространством.

Для каких задач подходит HESS TUP-30000-4

• автоматическое программирование микросхем в пеналах;
• обработка компонентов по маршруту пенал → пенал;
• серийная и массовая загрузка программного кода;
• параллельное программирование на четырёх рабочих позициях;
• автоматическая подача компонентов из 12 входных пеналов;
• распределение компонентов по 12 пеналам OK и одному пеналу NG;
• автоматическая сортировка компонентов OK/NG;
• учёт количества годных и негодных компонентов;
• сохранение статистики при отключении питания;
• настройка количества компонентов в каждом выходном пенале;
• программирование корпусов SOP и DIP;
• подготовка компонентов перед монтажом и комплектацией;
• организация участка программирования без подключения пневматики.

HESS TUP-30000-4 подойдёт предприятиям, которым требуется компактная высокопроизводительная система программирования и сортировки компонентов в пеналах с автоматической подачей, контролем OK/NG и сохранением исходного формата упаковки.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• размеры и конструкцию пенала;
• количество компонентов в одном пенале;
• ориентацию компонентов в упаковке;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• размер партии;
• требуемую производительность;
• требуемое количество компонентов в выходном пенале;
• критерии результата OK/NG;
• образцы компонентов и упаковки.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, параметры подачи и выгрузки, схема наполнения выходных пеналов и расчётная производительность оборудования.
