HESS TUP-4000-4-20 — автоматическая система программирования и сортировки компонентов в пеналах

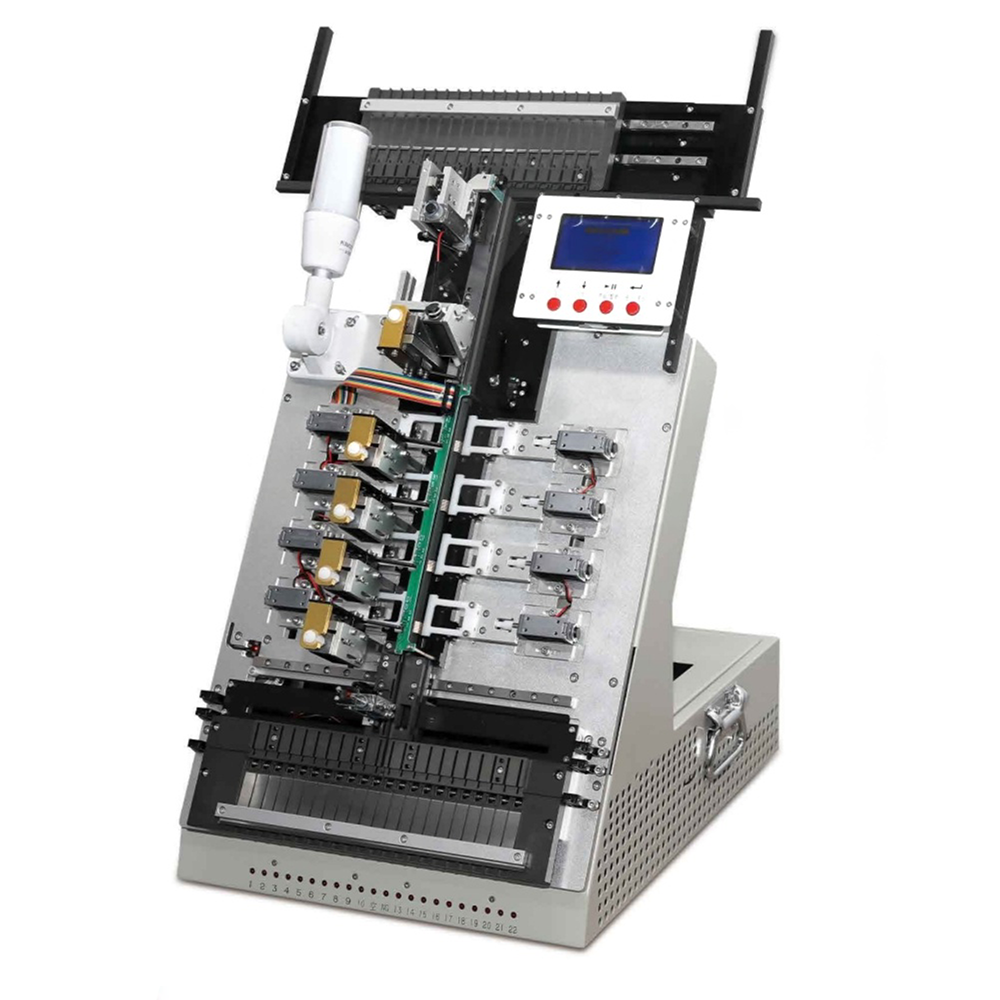

HESS TUP-4000-4-20 — компактная автоматическая система программирования и сортировки электронных компонентов, поставляемых в пеналах. Оборудование выполняет полный технологический цикл по маршруту пенал → пенал: автоматически подаёт микросхемы из входной упаковки, направляет их на четыре позиции программирования, определяет результат операции и распределяет компоненты по выходным пеналам.

Система предназначена для серийного программирования микросхем перед монтажом, комплектацией производственных заказов, хранением или передачей на следующие технологические операции. Автоматическая подача из двадцати входных пеналов позволяет подготовить значительный запас компонентов и выполнять последовательную обработку партии с минимальным участием оператора.

HESS TUP-4000-4-20 подойдёт производителям электроники, контрактным производствам, поставщикам компонентов, сервисным центрам и предприятиям с отдельным участком программирования. Модель особенно удобна для регулярной обработки микросхем в трубчатой упаковке, когда требуется автоматизировать подачу, программирование, учёт результатов и распределение готовых компонентов по пеналам.

Производительность достигает 4000 компонентов в час. Четыре позиции программирования позволяют параллельно обрабатывать несколько микросхем. Фактическая скорость рабочего цикла зависит от типа компонента, объёма записываемых данных, выбранного программатора и продолжительности выполнения алгоритма.

Работа с компонентами в пеналах

Компоненты поступают в систему в пеналах — трубчатой упаковке, также обозначаемой как Tube. Входной узел рассчитан на автоматическую подачу микросхем из двадцати пеналов.

Формат упаковки обеспечивает ориентированное расположение компонентов и позволяет последовательно подавать их к рабочим позициям без ручного извлечения каждой микросхемы. После освобождения одного пенала система продолжает обработку компонентов из следующей подготовленной упаковки.

Выходной узел рассчитан на двадцать два пенала. Основные выходные пеналы используются для годных компонентов, один отдельный канал предназначен для NG, ещё один может применяться для компонентов, которым требуется отдельная обработка в соответствии с настроенным технологическим маршрутом.

Количество компонентов, помещаемых в каждый выходной пенал, задаётся в настройках оборудования. После достижения установленного значения система переходит к заполнению следующей упаковки.

Маршрут пенал → пенал позволяет сохранить исходный формат компонентов и исключить дополнительную переупаковку в ленту или лотки. Готовые пеналы можно передать на хранение, комплектацию производственного заказа или следующий технологический участок.

Программирование компонентов

HESS TUP-4000-4-20 оснащена четырьмя позициями программирования с контактной оснасткой типа Golden Finger. Система рассчитана на работу с компонентами в корпусах SOP150 и SOP173, а возможность обработки других исполнений определяется при подборе конфигурации.

Микросхемы автоматически поступают на рабочие позиции, после чего выполняются запись и проверка данных. Оборудование может применяться для загрузки программного кода, конфигурационных параметров, серийных номеров, идентификаторов и другой информации, предусмотренной технологией производства электронного изделия.

Система поддерживает автономные программаторы SinoMCU, Holychip, Sonix, ELAN, Holtek, PADAUK, Hyundai и другие совместимые решения. Конкретная модель программатора, алгоритм и контактная оснастка подбираются по полному Part Number компонента и требованиям к процессу.

Параллельная работа четырёх позиций сокращает продолжительность обработки партии и снижает объём ручных операций по сравнению с использованием отдельных настольных программаторов.

Сортировка и обработка результатов

Во время рабочего цикла система автоматически определяет результат программирования каждого компонента. Микросхемы с результатом OK направляются в основные выходные пеналы, а компоненты с результатом NG — в отдельный пенал.

Физическое разделение результатов предотвращает попадание компонентов с ошибкой программирования в готовую партию. Выделенный выход NG упрощает последующую проверку, анализ причин отказа и принятие решения о повторной обработке.

Система автоматически регистрирует количество компонентов OK и NG. Статистика сохраняется даже после отключения электропитания, поэтому данные текущей партии не теряются при остановке или перезапуске машины.

Количество микросхем в каждом выходном пенале можно задавать отдельно. Эта функция позволяет формировать упаковки с требуемым количеством компонентов для комплектации заказов или дальнейшего производства.

Дополнительный выходной пенал может использоваться для компонентов, которым требуется отдельный технологический маршрут. Его назначение определяется при согласовании конфигурации оборудования.

Управление оборудованием

Управление HESS TUP-4000-4-20 осуществляется через встроенную панель с ЖК-дисплеем. Интерфейс позволяет задавать параметры подачи, выбирать программу обработки, устанавливать количество компонентов в выходных пеналах и контролировать статистику партии.

Оператор может отслеживать состояние четырёх рабочих позиций, количество компонентов OK и NG, заполнение выходной упаковки и работу основных механизмов.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,18 кВт. Для эксплуатации не требуется подключение к линии сжатого воздуха, что упрощает размещение оборудования и снижает требования к инфраструктуре участка.

Габариты системы составляют 400 × 500 × 700 мм, масса — 30 кг. Компактное исполнение позволяет размещать оборудование на отдельном рабочем месте, в лаборатории, сервисном центре или на небольшом производственном участке.

Для каких задач подходит HESS TUP-4000-4-20

• автоматическое программирование микросхем в пеналах;
• обработка компонентов по маршруту пенал → пенал;
• автоматическая подача компонентов из двадцати входных пеналов;
• программирование компонентов в корпусах SOP150 и SOP173;
• параллельная обработка на четырёх рабочих позициях;
• автоматическая сортировка компонентов OK/NG;
• распределение компонентов по двадцати двум выходным пеналам;
• учёт количества годных и негодных компонентов;
• сохранение статистики при отключении питания;
• настройка количества компонентов в каждом выходном пенале;
• серийная загрузка программного кода и конфигурационных данных;
• подготовка компонентов перед монтажом и комплектацией;
• организация участка программирования без подключения пневматики.

HESS TUP-4000-4-20 подойдёт предприятиям, которым требуется компактная автоматическая система программирования и сортировки компонентов в пеналах с увеличенным запасом входной и выходной упаковки.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• размеры и конструкцию пенала;
• количество компонентов в одном входном пенале;
• ориентацию компонентов в упаковке;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• размер партии;
• требуемую производительность;
• количество компонентов в каждом выходном пенале;
• критерии результата OK/NG;
• назначение дополнительного выходного канала;
• образцы компонентов и упаковки.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, параметры подачи и выгрузки, схема распределения компонентов и расчётная производительность оборудования.
