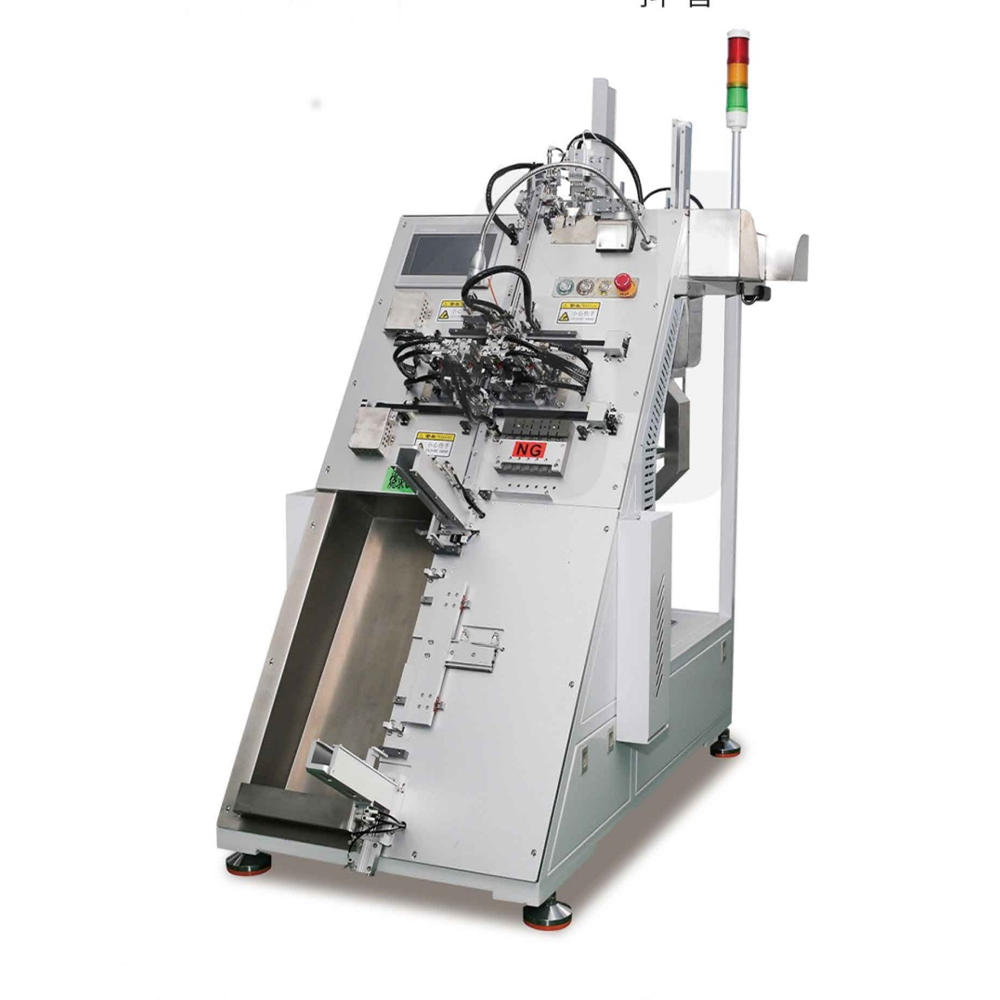

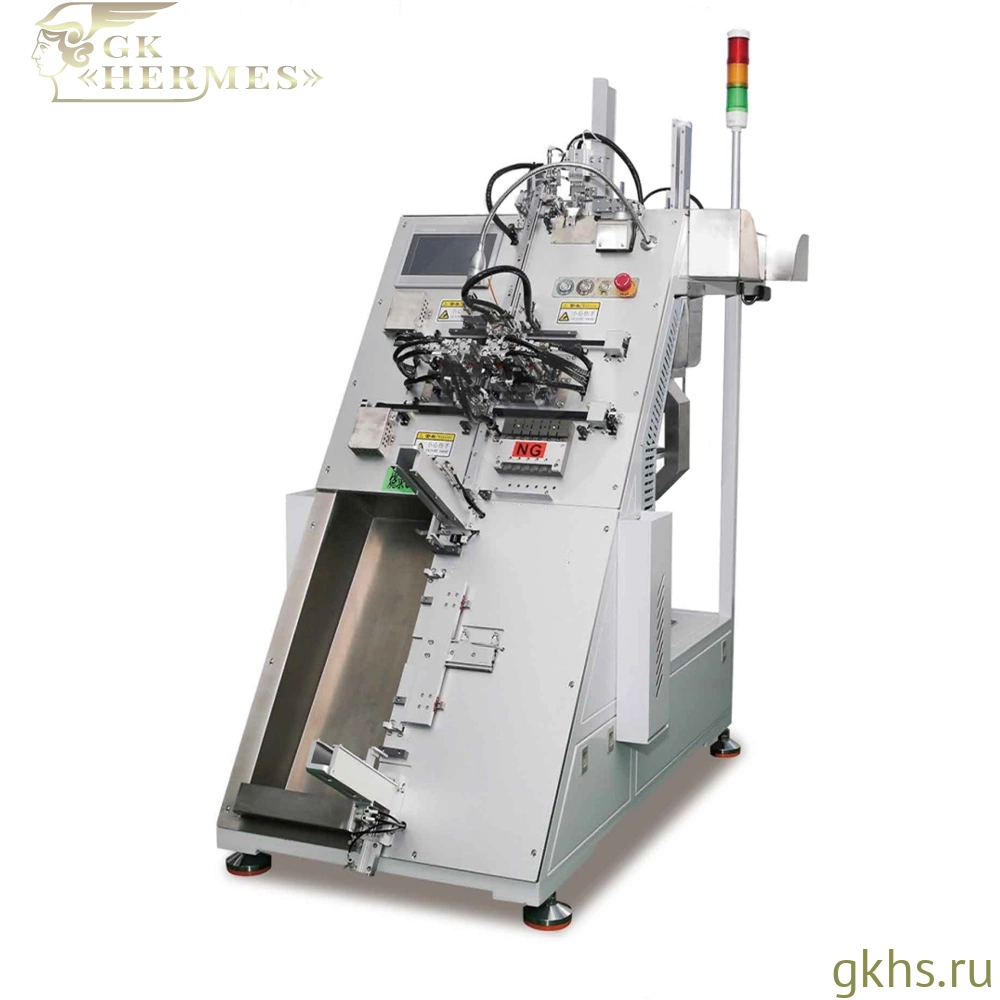

HESS TUP-80000-4-ACR — система программирования и сортировки компонентов в пеналах с автоматическим снятием заглушек

HESS TUP-80000-4-ACR — высокопроизводительная автоматическая система программирования электронных компонентов, поставляемых в пеналах. Оборудование работает по маршруту пенал → пенал: подаёт трубчатую упаковку из накопителя, автоматически снимает заглушку, направляет микросхемы на четыре позиции программирования, регистрирует результат операции и выгружает обработанные компоненты в выходные пеналы.

Система предназначена для серийного и массового программирования микросхем перед SMT-монтажом, комплектацией производственных заказов, хранением или передачей на следующие технологические операции. Автоматическое снятие заглушек сокращает ручную подготовку упаковки и позволяет включить вскрытие пеналов в непрерывный производственный цикл.

HESS TUP-80000-4-ACR подойдёт производителям электроники, контрактным производствам, поставщикам компонентов и предприятиям с отдельным участком программирования. Модель ориентирована на обработку крупных партий, когда требуется автоматизировать подачу компонентов, программирование, учёт результатов и смену упаковки.

Производительность достигает 80 000 компонентов в час. Четыре рабочие позиции позволяют параллельно программировать несколько микросхем. Фактическая скорость зависит от типа компонента, объёма записываемых данных, продолжительности алгоритма и конфигурации системы программирования.

Работа с компонентами в пеналах

Компоненты поступают в систему в пеналах — трубчатой упаковке, также обозначаемой как Tube. Входной накопитель рассчитан на одновременное размещение до 50 пеналов.

Конструкция загрузочной зоны позволяет добавлять новую упаковку во время работы оборудования без остановки текущего цикла. Это сокращает простои между партиями и поддерживает непрерывную подачу компонентов к рабочим позициям.

Перед началом выгрузки специальный механизм автоматически снимает заглушку с входного пенала. После вскрытия упаковки микросхемы последовательно поступают в рабочую зону без ручного извлечения каждого компонента.

Автоматическое снятие заглушек особенно удобно при работе с крупными партиями: оператору не требуется заранее открывать все пеналы или вручную подготавливать очередную упаковку между циклами.

После завершения программирования компоненты направляются в выходную систему, рассчитанную на размещение до 50 пеналов. Точный маршрут компонентов с результатами OK и NG определяется выбранной конфигурацией оборудования.

Обработка по маршруту пенал → пенал позволяет сохранить исходный формат упаковки. Запрограммированные компоненты можно передать на хранение, комплектацию заказа или следующий производственный участок без промежуточной переупаковки в ленту или лотки.

Программирование компонентов

HESS TUP-80000-4-ACR оснащена четырьмя позициями программирования с контактной оснасткой типа Golden Finger. Система рассчитана на работу с компонентами в корпусах SOP150, SSOP150, SOP210, MSOP8 и других совместимых исполнениях, пригодных для подачи в пеналах.

Компоненты автоматически поступают на рабочие позиции, фиксируются в контактной оснастке, после чего выполняются запись и проверка данных. Оборудование может использоваться для загрузки программного кода, конфигурационных параметров, идентификаторов, серийных номеров и другой информации, предусмотренной технологией производства электронного изделия.

Параллельная работа четырёх позиций сокращает продолжительность обработки партии по сравнению с ручной установкой компонентов в отдельные настольные устройства.

Контактная оснастка Golden Finger рассчитана приблизительно на 3 млн рабочих циклов. Увеличенный ресурс контактов снижает частоту их замены при серийной эксплуатации и помогает поддерживать стабильное электрическое соединение компонентов с системой программирования.

Конкретный программатор, алгоритм и конструкция контактной оснастки подбираются по полному Part Number компонента, типу корпуса, объёму записываемых данных и требованиям к производительности.

Контроль результатов программирования

После завершения операции система получает результат программирования и регистрирует статус каждого компонента. Количество успешно и неуспешно обработанных микросхем отображается в режиме реального времени.

Базовая логика контроля предусматривает два результата:

• OK — запись и проверка данных завершены успешно;
• NG — при программировании или проверке данных обнаружена ошибка.

Учёт результатов позволяет контролировать ход партии, оценивать количество обработанных компонентов и своевременно выявлять отклонения в процессе.

Схема физического распределения компонентов OK и NG по отдельным выходным пеналам или каналам согласовывается при подборе конфигурации. Дополнительные виды электрического или функционального тестирования также определяются отдельно и не относятся к базовым подтверждённым функциям системы.

Автоматическое снятие заглушек

Специализированный механизм автоматически удаляет заглушку входного пенала перед подачей компонентов. Операция выполняется внутри общего производственного цикла и не требует ручного вскрытия каждой упаковки.

Автоматическое снятие заглушек позволяет:

• сократить время подготовки пеналов;
• уменьшить количество ручных операций;
• последовательно обрабатывать упаковку из накопителя;
• снизить продолжительность остановок между пеналами;
• организовать обработку крупных партий с минимальным участием оператора.

Конфигурация механизма подбирается с учётом размеров пенала, формы заглушки и способа её фиксации. Совместимость упаковки проверяется по технической документации или предоставленным образцам.

Система перемещения и контактная оснастка

Перемещение компонентов между входной упаковкой, рабочими позициями и выходными пеналами выполняется автоматически. Точность захвата и установки составляет ±0,05 мм.

Контактная оснастка Golden Finger обеспечивает электрическое соединение микросхемы с системой программирования. Конструкция рассчитана на многократные циклы установки, записи, проверки данных и выгрузки компонентов.

Автоматизированный маршрут сокращает количество операций, выполняемых оператором, и снижает риск ошибок, связанных с ручной перекладкой, смешиванием партий или неправильной ориентацией компонентов.

Управление оборудованием

Управление HESS TUP-80000-4-ACR построено на базе ПЛК. Оператор задаёт параметры подачи, выбирает рабочую программу, контролирует состояние четырёх позиций и отслеживает количество компонентов OK и NG.

В памяти системы можно сохранять рабочие программы для разных компонентов и повторно вызывать их при обработке соответствующих партий. Это сокращает время переналадки и упрощает выполнение повторяющихся производственных заказов.

Интерфейс также позволяет контролировать состояние входного и выходного накопителей, работу механизма снятия заглушек и основные этапы технологического цикла.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,2 кВт. Для работы исполнительных механизмов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Оборудование рассчитано на эксплуатацию при температуре от 0 до 40 °C и относительной влажности от 20 до 95% без образования конденсата. Габариты системы составляют 1480 × 800 × 1650 мм, масса — 150 кг.

Для каких задач подходит HESS TUP-80000-4-ACR

• автоматическое программирование микросхем в пеналах;
• обработка компонентов по маршруту пенал → пенал;
• серийная и массовая загрузка программного кода;
• автоматическая подача упаковки из накопителя до 50 пеналов;
• добавление новых пеналов без остановки текущего цикла;
• автоматическое снятие заглушек;
• параллельное программирование на четырёх позициях;
• регистрация количества компонентов OK и NG;
• программирование компонентов в корпусах SOP, SSOP и MSOP;
• использование контактной оснастки с ресурсом около 3 млн циклов;
• сокращение ручной подготовки трубчатой упаковки;
• сохранение исходного формата Tube;
• подготовка компонентов перед SMT-монтажом и комплектацией заказов.

HESS TUP-80000-4-ACR подойдёт предприятиям, которым требуется высокопроизводительная автоматическая система программирования компонентов в пеналах с накопителями большой вместимости и автоматическим снятием заглушек.

Подбор конфигурации

Для проверки совместимости и подбора оборудования необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• размеры и конструкцию пенала;
• тип, размеры и способ фиксации заглушки;
• количество компонентов в одном пенале;
• ориентацию компонентов в упаковке;
• количество пеналов в партии;
• используемый программатор или требования к его подбору;
• объём и формат записываемых данных;
• требуемую производительность;
• критерии результата OK/NG;
• требования к обработке компонентов с ошибкой;
• необходимость дополнительного тестирования;
• образцы компонентов, пеналов и заглушек.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, параметры механизма снятия заглушек, схема подачи и выгрузки и расчётная производительность оборудования.
