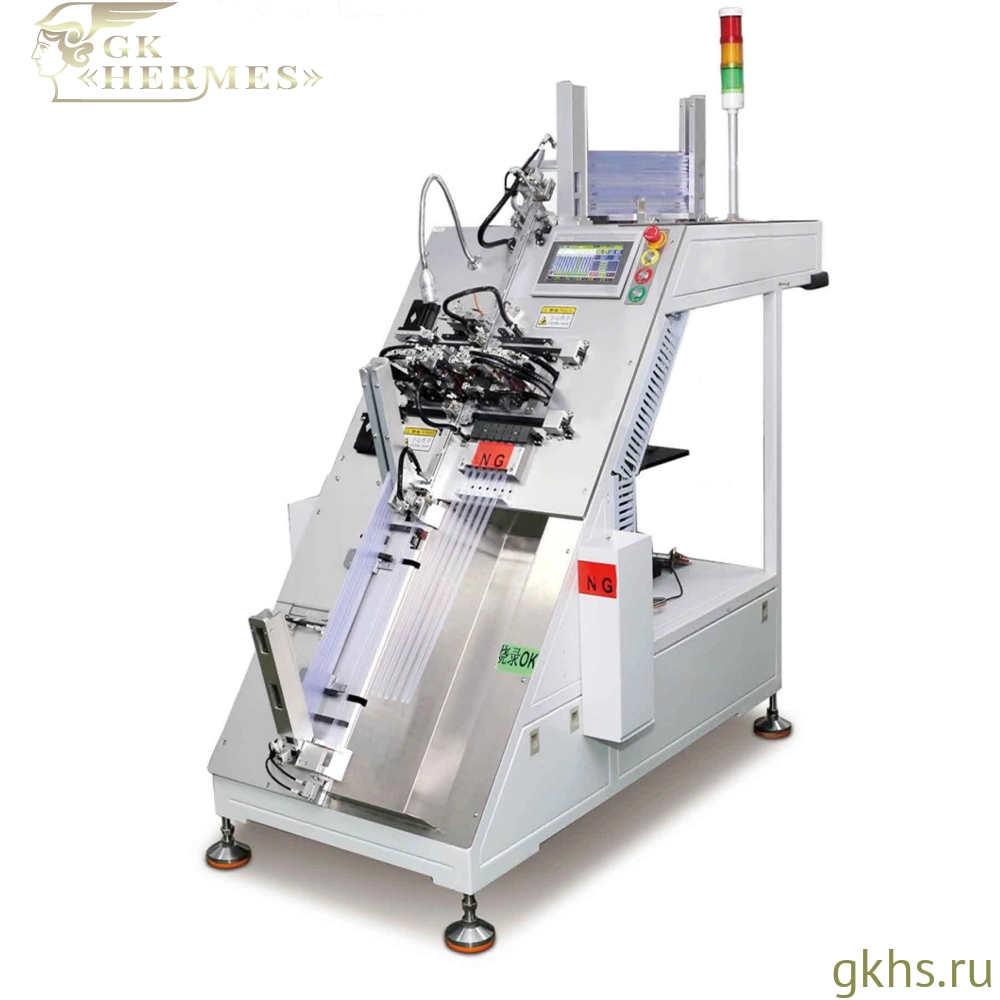

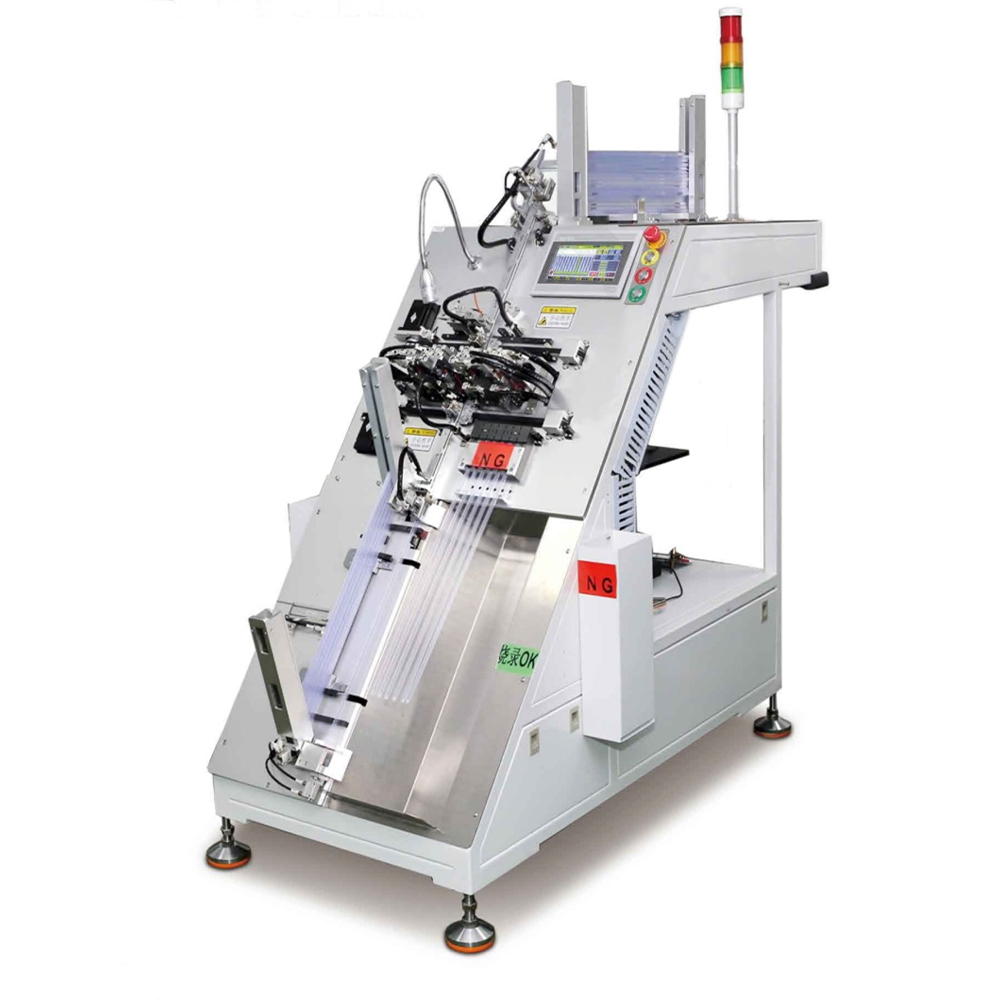

HESS TUP-8000S — автоматическая система программирования и сортировки компонентов в пеналах

HESS TUP-8000S — высокопроизводительная автоматическая система программирования, контроля результата и сортировки электронных компонентов, поставляемых в пеналах. Оборудование выполняет непрерывную обработку по маршруту пенал → пенал: автоматически подаёт микросхемы из входной упаковки, направляет их на четыре позиции программирования, определяет результат операции и распределяет компоненты OK и NG по соответствующим выходным зонам.

Система предназначена для серийного и массового программирования микросхем перед монтажом, комплектацией производственных заказов, хранением или передачей на следующие технологические операции. Входной и выходной накопители вмещают до 50 пеналов каждый, что позволяет подготовить значительный запас упаковки и продолжительное время обрабатывать компоненты без постоянной ручной загрузки.

HESS TUP-8000S подойдёт крупносерийным производителям электроники, контрактным производствам, поставщикам компонентов и предприятиям с высокопроизводительным участком программирования. Модель особенно актуальна для процессов, где требуется объединить автоматическую подачу компонентов, параллельное программирование, проверку результата, физическое разделение OK/NG и сохранение исходного формата Tube.

Производительность достигает 8 000 компонентов в час. Четыре рабочие позиции позволяют параллельно программировать несколько микросхем, а накопители большой вместимости поддерживают непрерывную подачу и выгрузку упаковки. Фактическая скорость рабочего цикла зависит от типа компонента, объёма записываемых данных, алгоритма программирования и используемого программатора.

Работа с компонентами в пеналах

Компоненты поступают в систему в пеналах — трубчатой упаковке, также обозначаемой как Tube. Входной накопитель рассчитан на размещение до 50 пеналов с микросхемами.

Конструкция загрузочной зоны позволяет добавлять новые пеналы во время работы оборудования без остановки текущего производственного цикла. Это уменьшает простои между партиями и помогает поддерживать непрерывную подачу компонентов к рабочим позициям.

Микросхемы последовательно выходят из пенала и перемещаются в зону программирования. Трубчатая упаковка сохраняет заданную ориентацию компонентов и обеспечивает последовательную подачу без ручной установки каждой микросхемы в контактную оснастку.

После завершения обработки компоненты автоматически направляются в выходной накопитель, который также вмещает до 50 пеналов. Компоненты с результатами OK и NG поступают в разные зоны выгрузки, что исключает их смешивание в готовой партии.

Маршрут пенал → пенал позволяет сохранить исходный формат упаковки. Запрограммированные компоненты можно передать на хранение, комплектацию заказа или следующий производственный участок без дополнительной переупаковки в ленту или лотки.

Программирование компонентов

HESS TUP-8000S оснащена четырьмя позициями программирования с контактной оснасткой типа Golden Finger. Система поддерживает компоненты в корпусах SOP150, SSOP150, SOP210, MSOP8 и других совместимых исполнениях, пригодных для подачи в пеналах.

Компоненты автоматически поступают на рабочие позиции, после чего выполняются запись и проверка данных. Оборудование может использоваться для загрузки программного кода, конфигурационных параметров, идентификаторов, серийных номеров и другой информации, предусмотренной технологией производства электронного изделия.

Контактная оснастка Golden Finger рассчитана примерно на 3 млн рабочих циклов. Увеличенный ресурс контактов снижает частоту их замены при обработке крупных партий и помогает поддерживать стабильность подключения компонентов к системе программирования.

Оборудование совместимо с автономными программаторами SFLY, Holtek, Sonix, ELAN, Nyquest, PADAUK, Hyundai, SinoWealth, Airona Technology, JIELI Technology, Buildwin, CT-UNITE, NATION и другими совместимыми решениями.

Конкретная модель программатора, алгоритм и контактная оснастка подбираются по полному Part Number компонента, типу корпуса, объёму записываемых данных и требованиям к производительности.

Контроль и сортировка компонентов

После завершения программирования система автоматически получает результат операции и присваивает компоненту статус OK или NG. Годные микросхемы направляются в основную выходную зону, а компоненты с ошибкой — в отдельный накопитель NG.

Физическое разделение результатов предотвращает попадание компонентов с ошибкой программирования в готовую партию. Отдельная зона NG упрощает последующий анализ, повторную проверку и принятие решения о дальнейшей обработке компонента.

Система выполняет базовую сортировку по двум категориям:

• OK — программирование завершено успешно;
• NG — при программировании или проверке результата обнаружена ошибка.

Наименование Test and Sorting Machine относится к проверке результата программирования и последующей сортировке. Отдельные электрические или функциональные испытания могут быть включены только после согласования дополнительной тестовой конфигурации.

Система перемещения и контактная оснастка

Компоненты автоматически перемещаются между входными пеналами, четырьмя рабочими позициями и выходными зонами. Точность захвата и установки составляет ±0,05 мм.

Контактная оснастка Golden Finger обеспечивает электрическое соединение компонента с программатором. Конструкция подходит для повторяющихся циклов программирования и рассчитана на продолжительную эксплуатацию при серийной обработке.

Автоматизированный маршрут сокращает количество ручных операций и снижает риск ошибок, связанных с неправильной ориентацией, смешиванием компонентов или ручной перекладкой между упаковкой и программатором.

Управление оборудованием

Управление HESS TUP-8000S построено на базе ПЛК. Оператор задаёт параметры подачи, выбирает программу обработки, контролирует состояние рабочих позиций и управляет распределением компонентов по выходным зонам.

Интерфейс позволяет отслеживать ход партии, состояние входного и выходного накопителей, результаты OK/NG и работу основных механизмов.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,2 кВт. Для работы механизмов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Оборудование рассчитано на эксплуатацию при температуре от 0 до 40 °C и относительной влажности от 20 до 95% без образования конденсата. Габариты системы составляют 1480 × 720 × 1650 мм, масса — 146 кг.

Для каких задач подходит HESS TUP-8000S

• высокопроизводительное программирование микросхем в пеналах;
• обработка компонентов по маршруту пенал → пенал;
• серийная и массовая загрузка программного кода;
• автоматическая подача упаковки из накопителя до 50 пеналов;
• добавление новых пеналов без остановки процесса;
• параллельное программирование на четырёх рабочих позициях;
• проверка результата программирования;
• автоматическое разделение компонентов OK и NG;
• выгрузка компонентов в накопитель до 50 пеналов;
• программирование корпусов SOP, SSOP и MSOP;
• использование контактной оснастки с ресурсом около 3 млн циклов;
• сокращение ручных операций при обработке крупных партий;
• подготовка компонентов перед монтажом и комплектацией;
• сохранение исходного формата Tube.

HESS TUP-8000S подойдёт предприятиям, которым требуется высокопроизводительная система программирования и сортировки компонентов в пеналах с накопителями большой вместимости и непрерывной подачей упаковки.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• размеры и конструкцию пенала;
• количество компонентов в одном пенале;
• ориентацию компонентов в упаковке;
• количество пеналов в партии;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• требуемую производительность;
• критерии результата OK/NG;
• требования к дополнительному тестированию;
• требования к распределению выходной упаковки;
• образцы компонентов и пеналов.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, параметры подачи и выгрузки, схема сортировки и расчётная производительность оборудования.
