HESS TAP-2000-4 — автоматическая система программирования компонентов в ленте

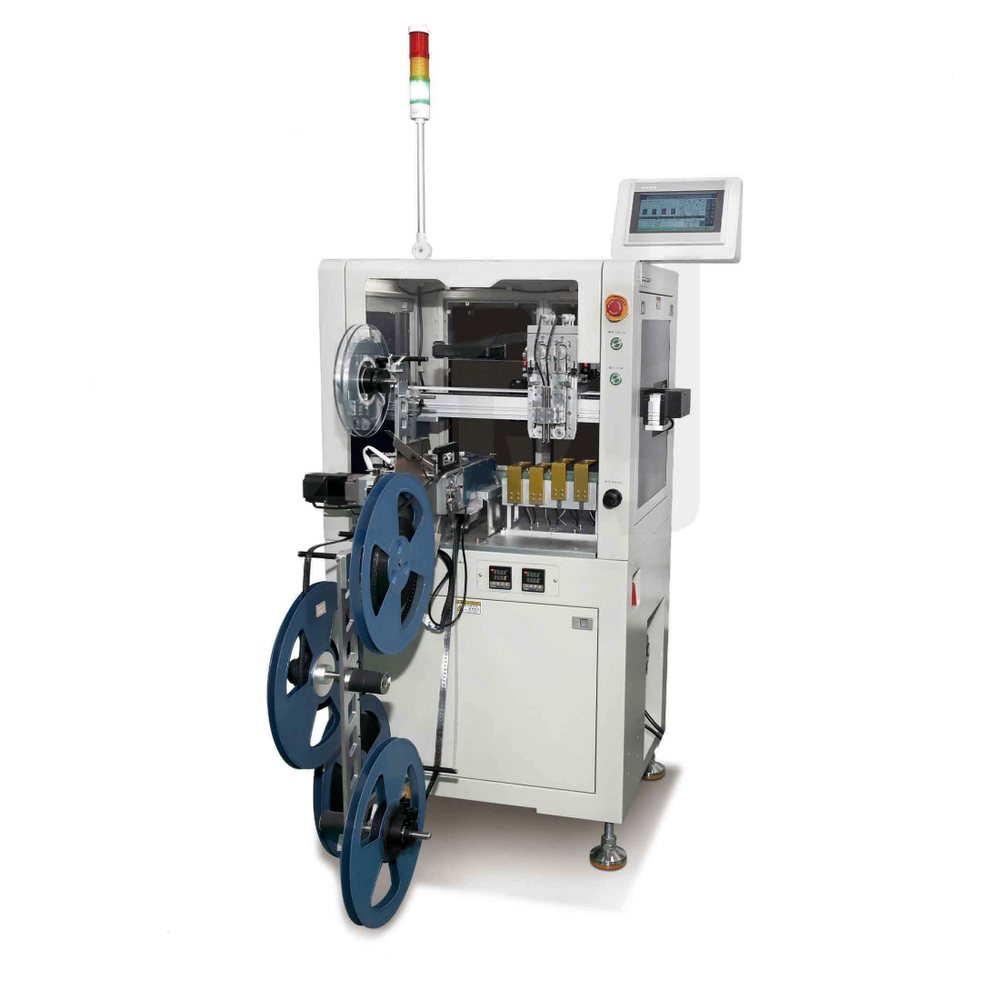

HESS TAP-2000-4 — автоматическая система программирования электронных компонентов, поступающих в несущей ленте. Машина выполняет полный технологический цикл по маршруту лента → лента: подаёт упаковку в рабочую зону, извлекает компоненты из карманов, устанавливает их в программирующие сокеты, определяет результат операции, возвращает годные компоненты в ленту и повторно запаивает покровный материал.

Система предназначена для серийного программирования микросхем перед поверхностным монтажом, комплектацией производственных заказов или передачей компонентов на склад. Автоматическая обработка снижает объём ручных операций и позволяет сохранить исходный формат Tape & Reel без промежуточного перемещения компонентов в лотки или другую упаковку.

HESS TAP-2000-4 подойдёт производителям электроники, контрактным производствам, дистрибьюторам электронных компонентов и предприятиям, организующим отдельный участок программирования микросхем. Машина особенно актуальна для регулярной обработки малых и средних серий, когда требуется стабильный автоматический процесс, разделение компонентов OK/NG и подготовка готовой ленты к последующей установке на SMT-линии.

Производительность достигает 2000 компонентов в час. Четыре рабочие позиции позволяют параллельно программировать несколько микросхем, а два вакуумных сопла обеспечивают их перемещение между лентой и контактной оснасткой. Фактическая скорость обработки зависит от времени записи данных, используемого программатора, корпуса компонента и настроенной последовательности операций.

Работа с компонентами в ленте

Компоненты поступают в систему в несущей ленте и сохраняют этот формат на всём протяжении технологического процесса. Устройство подачи перемещает ленту в рабочую зону с заданным шагом, после чего компоненты извлекаются из карманов и передаются на программирование.

В стандартной конфигурации система работает с лентой шириной от 12 до 16 мм. При использовании дополнительного подающего устройства поддерживаемый диапазон может быть расширен до 8–32 мм. Конкретная конфигурация механизма подачи подбирается по ширине ленты, шагу кармана и размерам корпуса компонента.

После программирования годные компоненты возвращаются в карманы несущей ленты. Регулируемое автоматическое устройство термозапайки наносит и фиксирует покровную ленту, формируя готовую упаковку для хранения, транспортировки или установки в питатель монтажного автомата.

Маршрут лента → лента позволяет сохранить последовательность компонентов в партии и исключить дополнительную переупаковку после программирования. Это особенно важно для производств, использующих автоматическую подачу микросхем непосредственно с катушки.

Программирование компонентов

HESS TAP-2000-4 предназначена для автоматического программирования микросхем в корпусах QFN, SOP, SSOP, TSSOP, SON и QFP. Для каждого типа компонента подбираются программатор, адаптеры, сокеты и механическая оснастка, соответствующие его корпусу и контактной группе.

Машина оснащается четырьмя позициями программирования с сокетами нижнего прижима. Компоненты последовательно устанавливаются в контактную оснастку, после чего запускается цикл записи и проверки данных. Параллельная работа нескольких позиций увеличивает пропускную способность оборудования и сокращает время обработки партии.

Система может использоваться для загрузки программного кода, конфигурационных данных, идентификаторов и другой информации, предусмотренной технологией производства электронного изделия. Возможность работы с конкретной микросхемой определяется по Part Number, алгоритму программирования и совместимости выбранного программатора.

Рабочие программы и параметры обработки сохраняются в системе управления. Оператор может повторно вызывать ранее созданные настройки при переходе к следующей партии того же компонента, что упрощает переналадку и помогает поддерживать единообразие производственного процесса.

Обработка результатов программирования

После завершения операции система автоматически определяет результат программирования и разделяет компоненты OK и NG. Годные микросхемы возвращаются в несущую ленту и передаются на участок запайки, а компоненты с ошибкой обработки отделяются от основного потока.

Автоматическая сортировка предотвращает попадание NG-компонентов в готовую упаковку и снижает вероятность их последующей установки на печатную плату. Раздельная обработка результатов также упрощает контроль партии и анализ ошибок программирования.

Система выполняет базовое разделение OK/NG. Возможность многокатегорийной сортировки по нескольким BIN для этой модели не предусмотрена в качестве стандартной функции.

Система перемещения и позиционирования

Перемещение компонентов выполняется с помощью двух вакуумных сопел. Они извлекают микросхемы из карманов ленты, устанавливают их в программирующие сокеты и после завершения операции возвращают в упаковку либо направляют по соответствующему выходному маршруту.

Точность захвата и установки составляет ±0,03 мм. Это позволяет работать с компактными корпусами и обеспечивать корректное совмещение контактных площадок компонента с программирующей оснасткой.

По оси X используется прецизионная винтовая передача, обеспечивающая контролируемое перемещение рабочего механизма. Конструкция системы рассчитана на повторяющиеся операции подачи, захвата и установки компонентов в серийном производственном цикле.

Управление оборудованием

Управление HESS TAP-2000-4 осуществляется на базе микроконтроллера через встроенный 7-дюймовый ЖК-дисплей. Оператор задаёт параметры технологического процесса, выбирает рабочую программу и контролирует выполнение операций.

В памяти системы могут сохраняться планы программирования и настройки отдельных партий. Повторный вызов сохранённых параметров сокращает время подготовки машины при регулярной обработке одинаковых компонентов.

Оборудование подключается к сети AC 220 В, 50 Гц и потребляет 0,25 кВт. Для работы вакуумной системы требуется сжатый воздух под давлением 0,4–0,6 МПа.

Габариты основной машины составляют 680 × 550 × 1270 мм. В полной рабочей конфигурации с подающими и приёмными узлами оборудование занимает 870 × 1050 × 1450 мм. Масса системы — 140 кг.

Для каких задач подходит HESS TAP-2000-4

• автоматическое программирование микросхем в формате Tape & Reel;
• серийная загрузка прошивок и конфигурационных данных;
• подготовка электронных компонентов перед SMT-монтажом;
• автоматизация ручного участка программирования;
• параллельное программирование на четырёх рабочих позициях;
• разделение компонентов по результату OK/NG;
• программирование компонентов без изменения формата упаковки;
• повторная запайка покровной ленты после обработки;
• подготовка партий компонентов для контрактного производства;
• регулярная обработка малых и средних серий.

HESS TAP-2000-4 подойдёт предприятиям, которым требуется автоматическая система программирования микросхем с контролируемым перемещением компонентов, сохранением производственных программ и формированием готовой ленты на выходе.

Подбор конфигурации

Для проверки совместимости и подбора оборудования необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• ширину несущей ленты;
• шаг и размеры кармана;
• параметры покровной ленты;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• размер партии;
• требуемую производительность;
• критерии результата OK/NG;
• образцы компонентов и упаковки.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, конфигурация подающего устройства и расчётная производительность системы.
