HESS TAP-6500-8 — высокопроизводительная система программирования компонентов в ленте

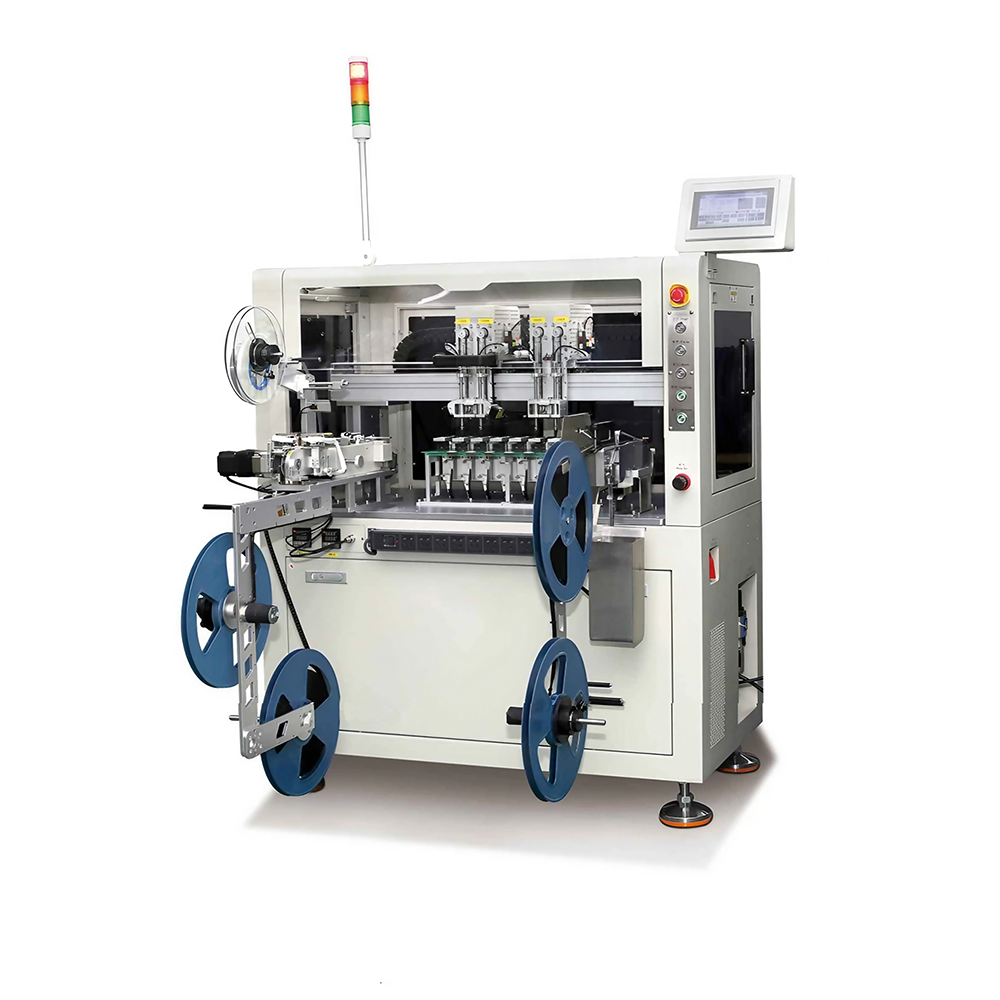

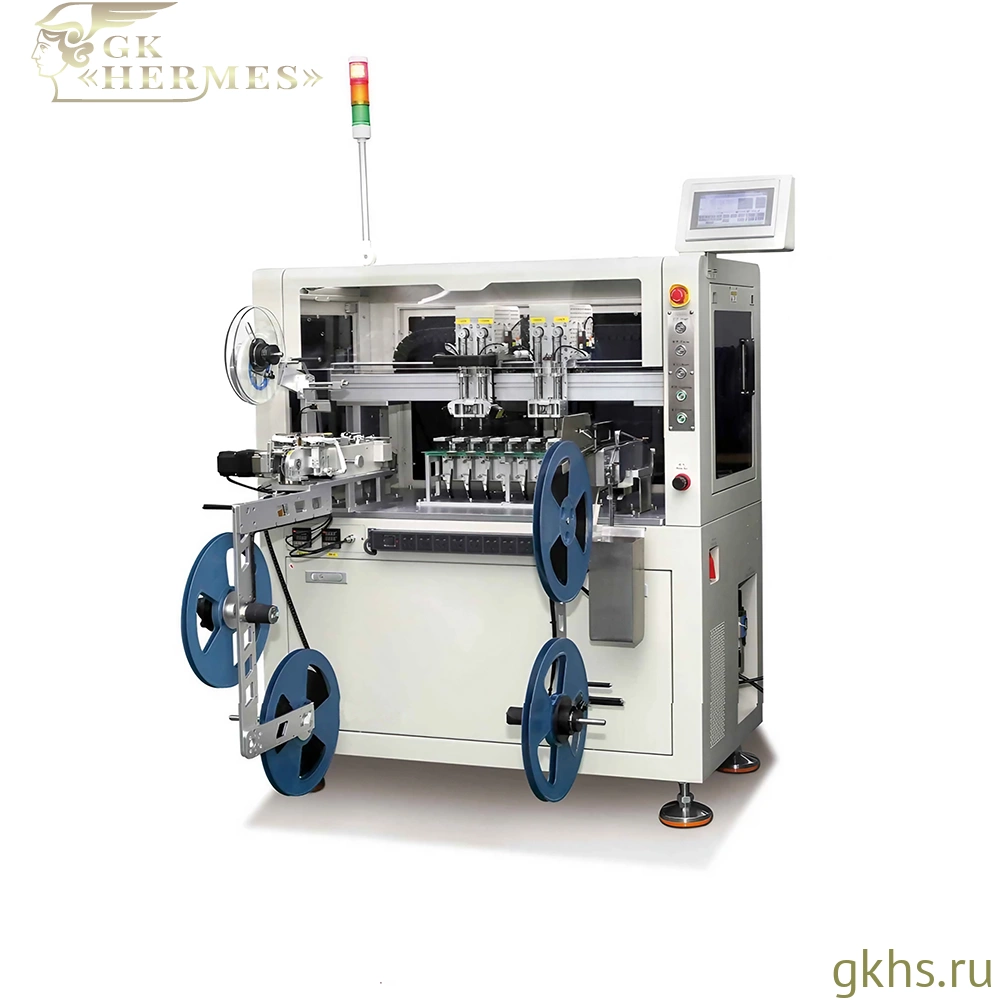

HESS TAP-6500-8 — высокопроизводительная автоматическая система программирования электронных компонентов в несущей ленте. Машина выполняет полный технологический цикл по маршруту лента → лента: подаёт упаковку в рабочую зону, извлекает микросхемы из карманов, устанавливает их в программирующие сокеты, проверяет результат операции, разделяет компоненты OK/NG и возвращает годные изделия в ленту с последующей запайкой покровного материала.

Система предназначена для серийного и массового программирования микросхем перед SMT-монтажом, комплектацией производственных заказов или передачей компонентов на последующие технологические операции. Автоматическая подача, параллельная работа восьми программирующих позиций и четыре вакуумных сопла позволяют увеличить пропускную способность участка и сократить объём ручных операций.

HESS TAP-6500-8 подойдёт производителям электроники, контрактным производствам, поставщикам компонентов и предприятиям, регулярно обрабатывающим средние и крупные партии микросхем. Модель ориентирована на процессы, где четырёх- или шестипозиционных систем недостаточно, а ключевыми требованиями становятся высокая скорость программирования, автоматическое разделение OK/NG и сохранение исходного формата Tape & Reel.

Производительность достигает 6500 компонентов в час. Восемь программирующих позиций обеспечивают параллельную обработку нескольких микросхем, а четыре вакуумных сопла одновременно обслуживают зоны подачи, программирования и выгрузки. Фактическая скорость зависит от времени записи данных, типа корпуса, используемого программатора и настроенного технологического цикла.

Работа с компонентами в ленте

Компоненты поступают в систему в несущей ленте. Подающий механизм перемещает упаковку в рабочую зону с заданным шагом, после чего покровный материал открывается, а микросхемы извлекаются из карманов вакуумными соплами.

В стандартной конфигурации HESS TAP-6500-8 работает с лентой шириной 12–16 мм. Установка дополнительного подающего устройства расширяет поддерживаемый диапазон до 8–32 мм. Конфигурация механизма подбирается по ширине ленты, шагу и размерам кармана, глубине ячейки и габаритам корпуса компонента.

После программирования годные компоненты возвращаются в карманы несущей ленты. Регулируемое автоматическое устройство термозапайки фиксирует покровный материал, формируя готовую упаковку для хранения, транспортировки или установки в питатель монтажного автомата.

Маршрут лента → лента позволяет программировать микросхемы без промежуточной перекладки в лотки или другую тару. Готовая партия сохраняет формат Tape & Reel и может быть передана непосредственно на участок поверхностного монтажа.

Программирование компонентов

HESS TAP-6500-8 предназначена для автоматического программирования микросхем в корпусах QFN, SOP, SSOP, TSSOP, SON и QFP. Под конкретный компонент подбираются совместимый программатор, адаптеры, сокеты нижнего прижима и механическая оснастка.

Машина оснащена восемью позициями программирования. Компоненты автоматически устанавливаются в контактные сокеты, после чего выполняются запись и проверка данных. Параллельная работа восьми позиций увеличивает пропускную способность и делает систему подходящей для регулярной обработки крупных партий.

Оборудование может использоваться для загрузки программного кода, конфигурационных параметров, серийных номеров, идентификаторов и другой информации, предусмотренной технологией производства электронного изделия. Совместимость с конкретной микросхемой определяется по полному Part Number, алгоритму программирования и возможностям выбранного программатора.

Рабочие планы и параметры обработки сохраняются в системе управления. При повторном запуске партии оператор может вызвать ранее подготовленные настройки, что сокращает время переналадки. При переходе на другой корпус заменяются программирующие сокеты и соответствующая механическая оснастка.

Обработка результатов программирования

После завершения операции система автоматически определяет результат программирования и разделяет компоненты OK и NG. Годные микросхемы возвращаются в несущую ленту, а компоненты с ошибкой обработки отделяются от основного потока.

Автоматическая отбраковка предотвращает попадание NG-компонентов в готовую упаковку и снижает риск их последующей установки на печатную плату. Раздельная обработка результатов упрощает контроль партии и позволяет своевременно выявлять ошибки, связанные с компонентом, программатором или контактной оснасткой.

HESS TAP-6500-8 выполняет базовое разделение OK/NG. Многокатегорийная сортировка по нескольким BIN не относится к стандартным функциям данной модели.

Система перемещения и позиционирования

Перемещение компонентов выполняется четырьмя вакуумными соплами. Они извлекают микросхемы из карманов ленты, устанавливают их в программирующие сокеты и после обработки возвращают в упаковку либо направляют в зону отбраковки.

Четырёхсопловая конфигурация позволяет обслуживать восемь рабочих позиций и поддерживать непрерывную последовательность подачи, программирования и выгрузки компонентов. Это является одним из основных отличий модели от менее производительных систем с двумя вакуумными соплами.

Точность захвата и установки составляет ±0,03 мм. Перемещение по оси X выполняется серводвигателем, обеспечивающим контролируемое позиционирование рабочего механизма между технологическими зонами.

Система рассчитана на повторяющиеся производственные циклы, где требуется совместить высокую скорость обработки с точной установкой компонентов в контактную оснастку.

Управление оборудованием

Управление HESS TAP-6500-8 построено на базе ПЛК. Для настройки оборудования, выбора рабочих программ и контроля технологического процесса используется встроенный 7-дюймовый ЖК-дисплей.

Оператор задаёт параметры подачи и программирования, контролирует состояние рабочих позиций и вызывает сохранённые планы при повторной обработке одинаковых компонентов. Возможность хранения настроек упрощает работу с регулярными заказами и сокращает продолжительность переналадки.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,25 кВт. Для работы вакуумных и пневматических узлов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Габариты основной машины составляют 1150 × 580 × 1450 мм. В полной рабочей конфигурации с узлами подачи и приёма оборудование занимает 1150 × 1080 × 1450 мм. Масса системы — 255 кг.

Для каких задач подходит HESS TAP-6500-8

• автоматическое программирование микросхем в формате Tape & Reel;
• серийная и массовая загрузка прошивок и конфигурационных данных;
• подготовка компонентов перед SMT-монтажом;
• автоматизация высокопроизводительного участка программирования;
• параллельная обработка на восьми рабочих позициях;
• перемещение компонентов четырьмя вакуумными соплами;
• разделение компонентов по результату OK/NG;
• программирование без изменения формата упаковки;
• автоматическая повторная запайка покровной ленты;
• обработка регулярных средних и крупных партий;
• увеличение пропускной способности производственного участка;
• подготовка компонентов для собственного или контрактного производства.

HESS TAP-6500-8 подойдёт предприятиям, которым требуется производительная автоматическая система программирования микросхем с восемью рабочими позициями, четырьмя вакуумными соплами и сохранением формата лента → лента.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• ширину несущей ленты;
• шаг, глубину и размеры кармана;
• параметры покровной ленты;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• размер партии;
• требуемую производительность;
• критерии результата OK/NG;
• образцы компонентов и исходной упаковки.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, конфигурация подающего устройства, количество задействованных позиций и расчётная производительность оборудования.
