HESS TAP-3500-6 — автоматическая система программирования компонентов в ленте

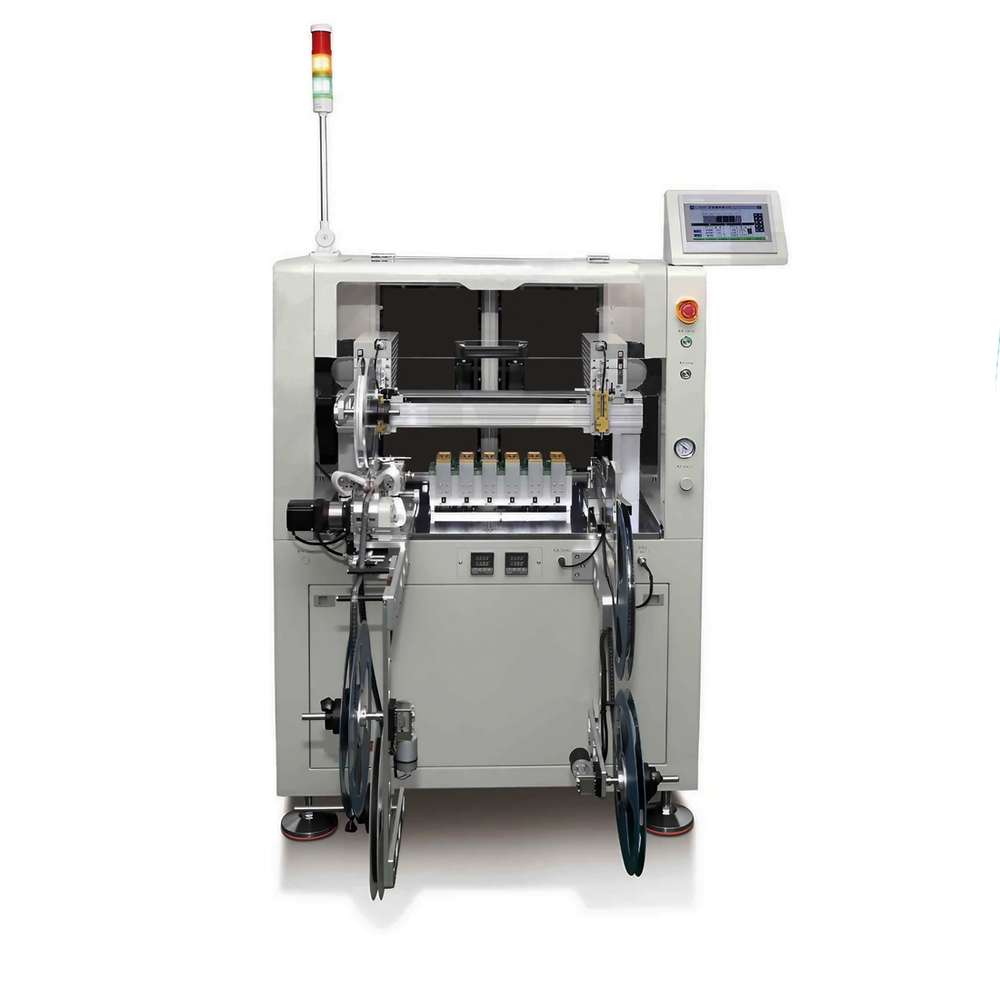

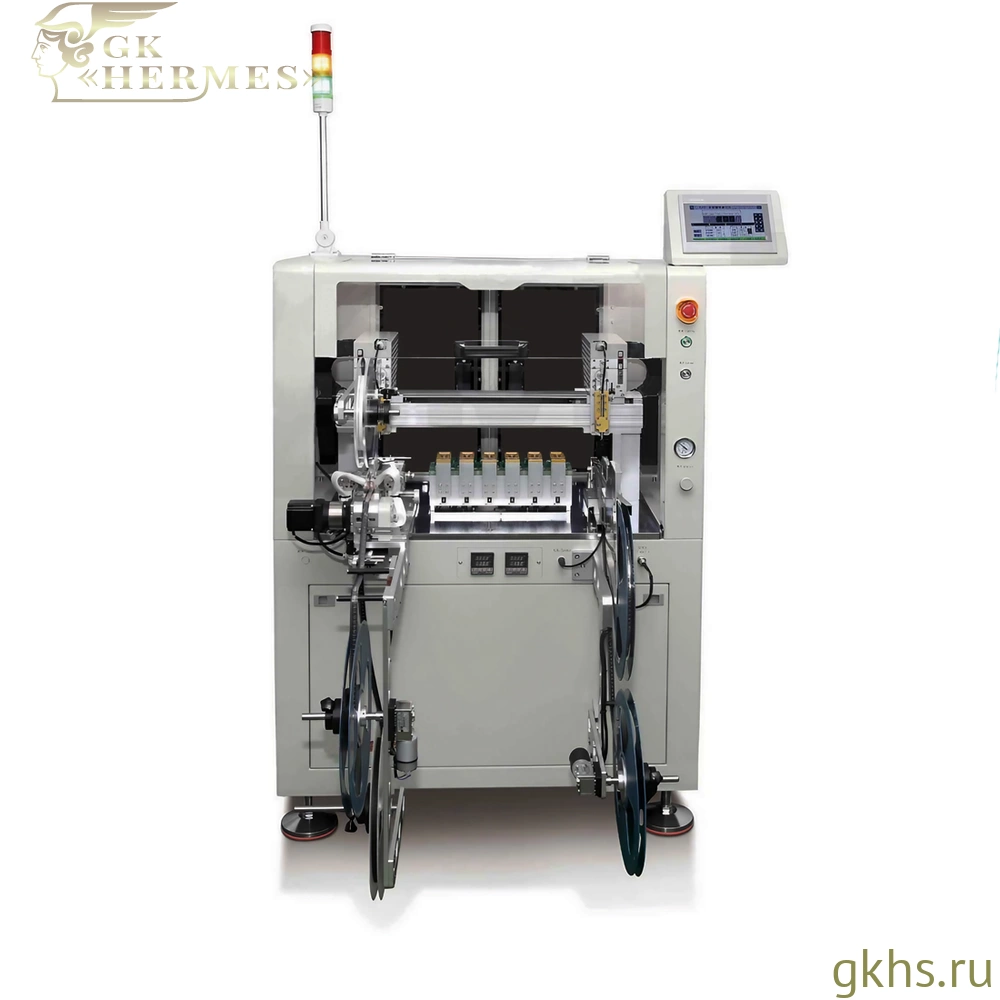

HESS TAP-3500-6 — автоматическая система программирования электронных компонентов в несущей ленте. Машина выполняет последовательную обработку по маршруту лента → лента: подаёт упаковку в рабочую зону, извлекает микросхемы из карманов, устанавливает их в программирующие сокеты, контролирует результат операции, разделяет компоненты OK/NG и возвращает годные изделия в ленту с последующей запайкой покровного материала.

Система предназначена для серийного программирования микросхем перед монтажом на печатные платы, комплектацией производственных заказов или передачей компонентов на последующие технологические операции. Автоматизация подачи, программирования и переупаковки снижает объём ручных действий и позволяет сохранить исходный формат Tape & Reel.

HESS TAP-3500-6 подойдёт производителям электроники, контрактным производствам, поставщикам компонентов и предприятиям с собственным участком подготовки микросхем. Благодаря шести рабочим позициям модель рассчитана на более интенсивную серийную обработку по сравнению с четырёхпозиционными системами и может использоваться там, где требуется увеличить пропускную способность участка программирования.

Производительность достигает 3500 компонентов в час. Шесть позиций программирования позволяют параллельно обрабатывать несколько микросхем, а два вакуумных сопла обеспечивают их перемещение между лентой, контактной оснасткой и выходными зонами. Фактическая скорость зависит от времени записи данных, корпуса компонента, применяемого программатора и конфигурации рабочего цикла.

Работа с компонентами в ленте

Компоненты поступают в систему в несущей ленте. Подающий механизм перемещает упаковку в рабочую зону с учётом заданного шага карманов, после чего вакуумные сопла извлекают микросхемы и передают их на позиции программирования.

В стандартной конфигурации HESS TAP-3500-6 работает с лентой шириной 12–16 мм. При установке дополнительного подающего устройства диапазон может быть расширен до 8–32 мм. Механизм подачи подбирается с учётом ширины несущей ленты, шага кармана, глубины ячейки и габаритов корпуса компонента.

После завершения программирования годные компоненты возвращаются в свободные карманы. Регулируемое устройство автоматической термозапайки фиксирует покровную ленту, формируя готовую упаковку для хранения, транспортировки или установки в питатель SMT-автомата.

Маршрут лента → лента позволяет сохранить исходную упаковку и исключить дополнительную ручную переукладку компонентов. Это особенно важно при подготовке серийных партий, которые после программирования должны сразу поступать на участок поверхностного монтажа.

Программирование компонентов

HESS TAP-3500-6 применяется для автоматического программирования микросхем в корпусах QFN, SOP, SSOP, TSSOP, SON и QFP. Под конкретный компонент подбираются программатор, адаптеры, сокеты нижнего прижима и механическая оснастка.

Машина оснащена шестью позициями программирования. Компоненты автоматически устанавливаются в контактные сокеты, после чего выполняются запись и проверка данных. Параллельная работа нескольких позиций повышает общую производительность оборудования и сокращает продолжительность обработки партии.

Система может использоваться для загрузки программного кода, конфигурационных параметров, серийных номеров, идентификаторов и другой информации, предусмотренной производственным процессом. Поддержка конкретной микросхемы определяется по полному Part Number, алгоритму программирования и совместимости выбранного программирующего оборудования.

Планы программирования и рабочие параметры сохраняются в системе управления. Оператор может повторно вызывать ранее настроенные рецепты при работе с повторяющимися заказами, что сокращает переналадку и помогает поддерживать стабильность процесса.

Обработка результатов программирования

После завершения рабочего цикла система автоматически определяет результат программирования и разделяет компоненты OK и NG. Годные микросхемы возвращаются в несущую ленту, а компоненты с ошибкой операции направляются отдельно от основного потока.

Автоматическая отбраковка предотвращает попадание NG-компонентов в готовую упаковку и снижает риск их последующего монтажа на печатную плату. Разделение результатов также упрощает контроль партии и помогает выявлять повторяющиеся ошибки, связанные с компонентом, программатором или контактной оснасткой.

Для HESS TAP-3500-6 предусмотрено базовое разделение OK/NG. Многокатегорийная сортировка по нескольким BIN не относится к стандартным функциям этой модели.

Система перемещения и позиционирования

Захват и перемещение компонентов выполняются двумя вакуумными соплами. Они последовательно извлекают микросхемы из карманов ленты, устанавливают их в программирующие сокеты и после обработки возвращают в упаковку либо направляют в зону отбраковки.

Точность захвата и установки составляет ±0,03 мм. Это обеспечивает повторяемое позиционирование компонентов в контактной оснастке и позволяет работать с компактными корпусами электронных компонентов.

Перемещение по оси X осуществляется линейным двигателем. Такая конструкция подходит для повторяющихся высокоскоростных операций и обеспечивает контролируемое движение механизма между зонами подачи, программирования и выгрузки.

Управление оборудованием

Управление HESS TAP-3500-6 построено на базе ПЛК. Для ввода параметров и контроля процесса используется встроенный 7-дюймовый ЖК-дисплей.

Оператор выбирает рабочую программу, задаёт параметры обработки и контролирует состояние оборудования. Сохранённые планы программирования можно повторно использовать при переходе к очередной партии того же компонента.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,25 кВт. Для работы пневматических и вакуумных узлов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Габариты основной машины составляют 950 × 580 × 1450 мм. В полной рабочей конфигурации с узлами подачи и приёма оборудование занимает 950 × 1080 × 1450 мм. Масса системы — 257 кг.

Для каких задач подходит HESS TAP-3500-6

• автоматическое программирование микросхем в формате Tape & Reel;
• серийная загрузка прошивок и конфигурационных данных;
• подготовка компонентов перед SMT-монтажом;
• автоматизация отдельного участка программирования;
• параллельная обработка на шести рабочих позициях;
• разделение компонентов по результату OK/NG;
• программирование без изменения формата упаковки;
• повторная запайка покровной ленты;
• обработка регулярных средних и крупных партий;
• повышение производительности участка программирования;
• подготовка компонентов для собственного или контрактного производства.

HESS TAP-3500-6 подойдёт предприятиям, которым требуется производительная автоматическая система программирования компонентов с шестью рабочими позициями, высокой точностью перемещения и сохранением формата лента → лента.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• ширину несущей ленты;
• шаг, глубину и размеры кармана;
• параметры покровной ленты;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• размер партии;
• требуемую производительность;
• критерии результата OK/NG;
• образцы компонентов и исходной упаковки.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, конфигурация подающего устройства, рабочий цикл и расчётная производительность оборудования.
