HESS TAP-2500-4-AOI — автоматическая система программирования компонентов в ленте с машинным зрением

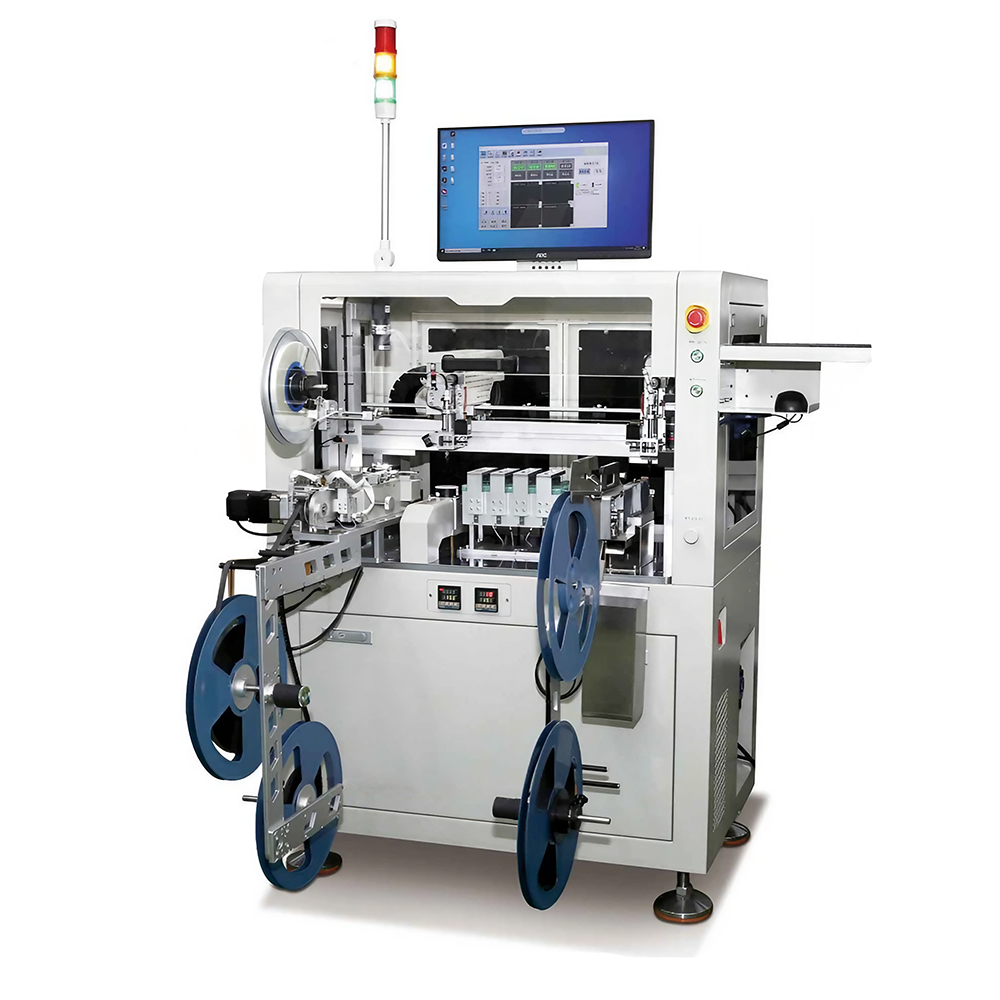

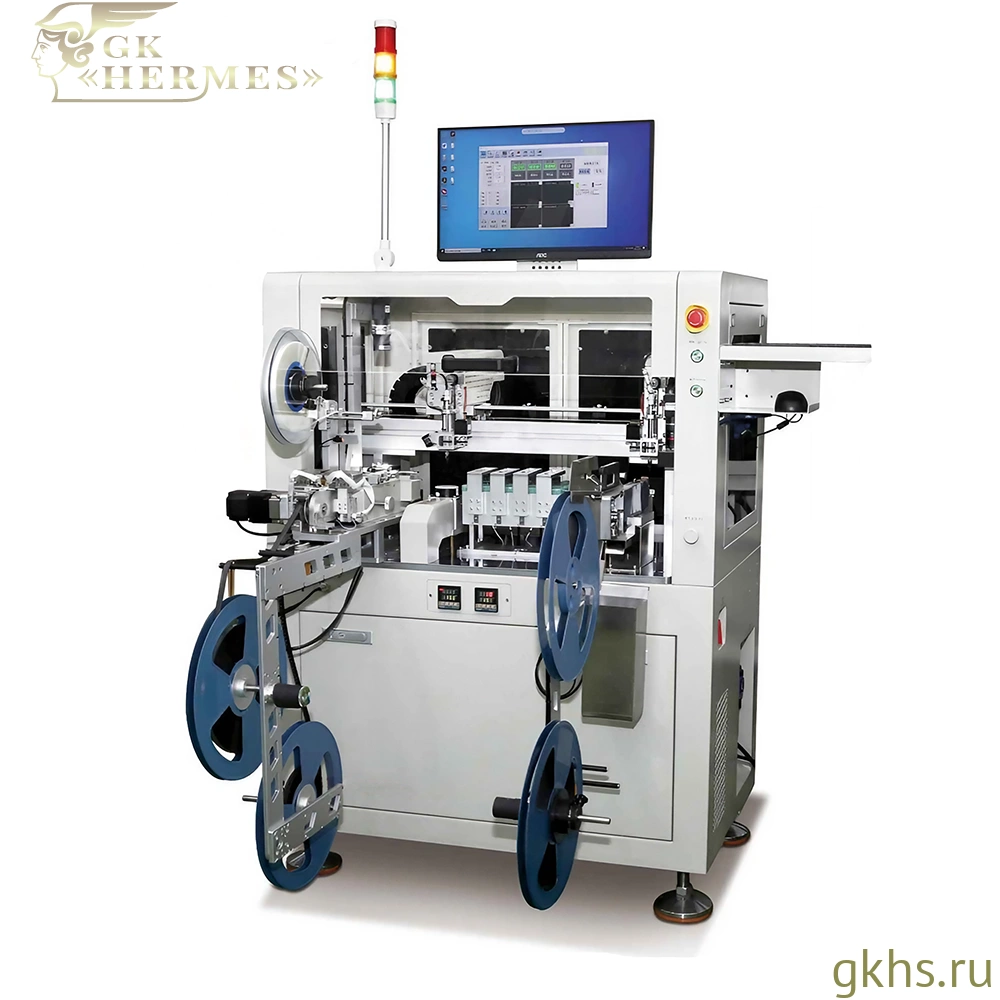

HESS TAP-2500-4-AOI — автоматическая система программирования электронных компонентов в несущей ленте, оснащённая системой машинного зрения. Оборудование выполняет полный технологический цикл по маршруту лента → лента: подаёт упаковку в рабочую зону, извлекает компоненты из карманов, определяет их положение и ориентацию, устанавливает в программирующие сокеты, разделяет результаты OK/NG и возвращает годные компоненты в ленту с последующей запайкой покровного материала.

Система предназначена для серийного программирования микросхем перед SMT-монтажом, комплектацией производственных заказов или передачей компонентов на последующие операции. Машинное зрение корректирует смещение и направление корпуса перед установкой в контактную оснастку, что особенно важно при обработке компактных компонентов и работе с партиями, в которых требуется стабильное позиционирование.

HESS TAP-2500-4-AOI подойдёт производителям электроники, контрактным производствам, поставщикам компонентов и предприятиям с собственным участком программирования микросхем. Модель целесообразно применять, когда помимо автоматической прошивки требуется дополнительный визуальный контроль положения компонента перед его установкой в сокет.

Производительность достигает 2500 компонентов в час. Система оснащена четырьмя позициями программирования и двумя вакуумными соплами. Параллельная работа нескольких сокетов увеличивает пропускную способность участка, а система машинного зрения помогает поддерживать точность захвата и установки компонентов.

Работа с компонентами в ленте

Компоненты поступают в оборудование в формате Tape & Reel. Подающий механизм перемещает несущую ленту в рабочую зону с учётом заданного шага карманов. После вскрытия покровного материала компоненты извлекаются двумя вакуумными соплами и направляются на визуальное позиционирование.

В стандартной конфигурации система работает с лентой шириной 12–16 мм. Дополнительное подающее устройство расширяет поддерживаемый диапазон до 8–32 мм. Конфигурация выбирается по ширине ленты, шагу и размерам кармана, габаритам корпуса и особенностям исходной упаковки.

После программирования годные компоненты возвращаются в карманы. Регулируемое устройство автоматической термозапайки фиксирует покровную ленту и формирует готовую упаковку для хранения, транспортировки или подачи в установщик компонентов.

Маршрут лента → лента позволяет выполнять программирование без промежуточной перекладки микросхем в лотки или другую тару. Готовая партия сохраняет формат Tape & Reel и может быть передана непосредственно на участок поверхностного монтажа.

Программирование компонентов

HESS TAP-2500-4-AOI предназначена для автоматического программирования микросхем в корпусах QFN, SOP, SSOP, TSSOP, SON и QFP. Под конкретный компонент выбираются совместимый программатор, адаптеры, сокеты нижнего прижима и механическая оснастка.

Машина оснащена четырьмя позициями программирования. Компоненты автоматически устанавливаются в контактные сокеты, после чего выполняются запись и проверка данных. Система может использоваться для загрузки программного кода, конфигурационных параметров, идентификаторов и другой информации, предусмотренной производственным процессом.

Поддержка конкретной микросхемы определяется по полному Part Number, алгоритму программирования и совместимости выбранного программатора. Продолжительность цикла зависит от объёма записываемых данных, числа задействованных позиций, типа корпуса и параметров программы.

Рабочие планы могут сохраняться в системе управления и повторно вызываться при обработке следующих партий. При смене корпуса устанавливаются соответствующие программирующие сокеты и механическая оснастка.

Машинное зрение и позиционирование

Система машинного зрения используется для определения положения и ориентации компонента перед установкой в программирующий сокет. CCD-камера обнаруживает смещение корпуса относительно расчётной позиции и передаёт данные для коррекции траектории перемещения.

Распознавание направления компонента помогает предотвратить его установку в неправильной ориентации. Это снижает риск ошибок при контакте с программирующим сокетом и повышает стабильность автоматического процесса.

Функция AOI в данной конфигурации относится к коррекции положения и распознаванию ориентации компонента. Машина не позиционируется как отдельная универсальная AOI-установка для контроля маркировки, выводов или дефектов корпуса.

Точность захвата и установки составляет ±0,03 мм. Сочетание машинного зрения, линейного привода и вакуумной системы позволяет выполнять повторяемое перемещение компонентов между лентой, зоной визуального позиционирования и программирующими сокетами.

Обработка результатов программирования

После завершения операции система автоматически определяет результат программирования и разделяет компоненты OK и NG. Годные микросхемы возвращаются в несущую ленту, а компоненты с ошибкой обработки отделяются от основного потока.

Автоматическая отбраковка предотвращает попадание NG-компонентов в готовую упаковку и снижает риск их последующего монтажа на печатную плату. Раздельная обработка результатов упрощает контроль партии и анализ ошибок программирования.

Система выполняет базовое разделение OK/NG. Многокатегорийная сортировка по нескольким BIN не относится к стандартным функциям этой модели.

Система перемещения

Захват и перемещение компонентов выполняются двумя вакуумными соплами. Они извлекают микросхемы из карманов, перемещают их в зону визуального позиционирования, устанавливают в программирующие сокеты и после обработки возвращают в упаковку либо направляют в зону отбраковки.

По оси X применяется линейный двигатель, рассчитанный на повторяющиеся перемещения между рабочими зонами. Коррекция координат по данным CCD-камеры выполняется до установки компонента в сокет.

Такая конфигурация подходит для серийных процессов, в которых требуется совместить автоматическое программирование микросхем, контроль ориентации и сохранение исходного формата упаковки.

Управление оборудованием

Управление HESS TAP-2500-4-AOI выполняется с помощью платы управления движением. Для настройки оборудования и контроля технологического процесса используется 19-дюймовый ЖК-монитор.

Оператор выбирает рабочую программу, задаёт параметры подачи и программирования, контролирует состояние позиций и вызывает сохранённые настройки при повторной обработке одинаковых компонентов.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,25 кВт. Для работы вакуумных и пневматических узлов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Габариты основной машины составляют 950 × 580 × 1600 мм. В рабочей конфигурации с узлами подачи и приёма оборудование занимает 950 × 1080 × 1600 мм. Масса системы — 280 кг.

Для каких задач подходит HESS TAP-2500-4-AOI

• автоматическое программирование микросхем в формате Tape & Reel;
• подготовка компонентов перед SMT-монтажом;
• серийная загрузка прошивок и конфигурационных данных;
• контроль положения компонентов перед программированием;
• определение ориентации корпуса с помощью машинного зрения;
• коррекция координат захвата и установки;
• параллельное программирование на четырёх позициях;
• разделение компонентов по результатам OK/NG;
• повторная запайка покровной ленты;
• обработка компонентов без изменения формата упаковки;
• автоматизация участка подготовки электронных компонентов.

HESS TAP-2500-4-AOI подойдёт предприятиям, которым требуется автоматическая система программирования микросхем с визуальным позиционированием, контролем ориентации и формированием готовой ленты на выходе.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• изображение или обозначение ориентационного признака;
• ширину несущей ленты;
• шаг, глубину и размеры кармана;
• параметры покровной ленты;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• размер партии;
• требуемую производительность;
• критерии результата OK/NG;
• образцы компонентов и исходной упаковки.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, параметры машинного зрения, конфигурация подающего устройства и расчётная производительность оборудования.
