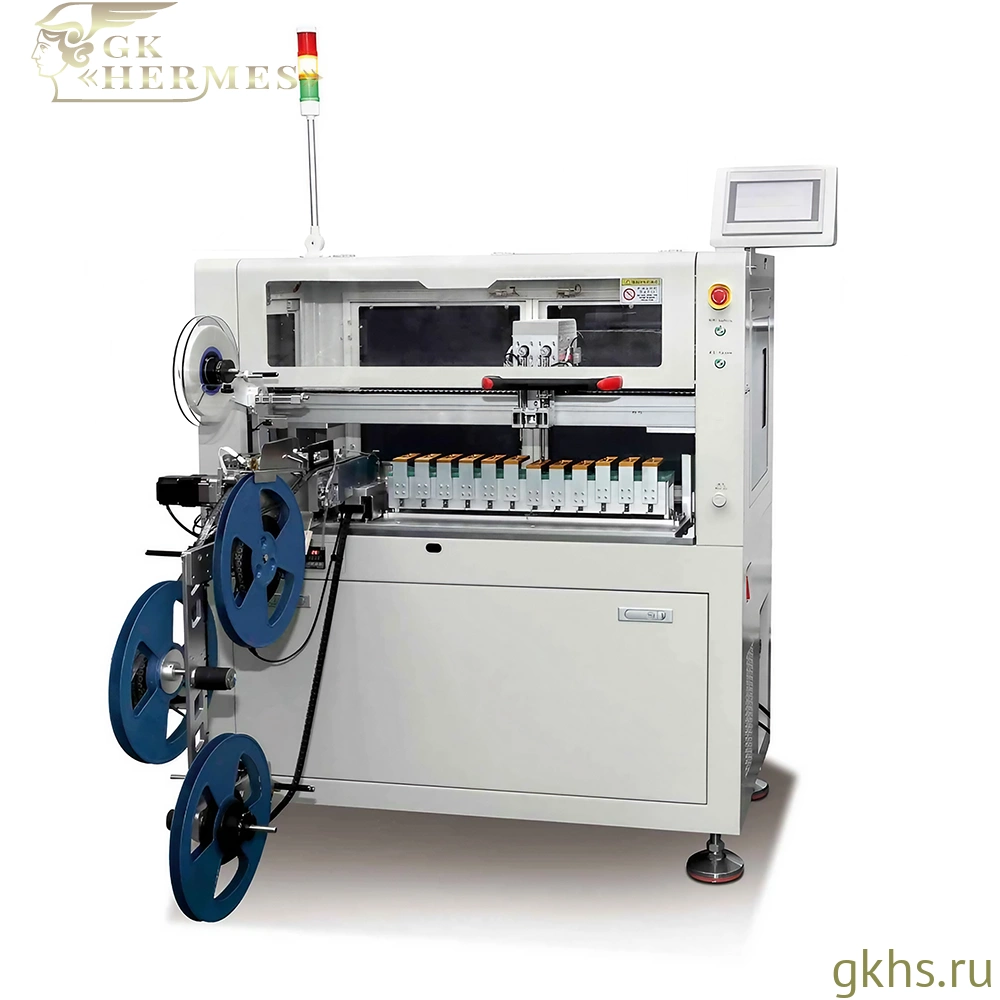

HESS TAP-25000-12 — высокоскоростная система программирования компонентов в ленте

HESS TAP-25000-12 — высокоскоростная автоматическая система программирования электронных компонентов в несущей ленте. Оборудование предназначено для серийной и массовой обработки микросхем и выполняет технологический маршрут лента → лента: автоматически подаёт упаковку, извлекает компоненты из карманов, устанавливает их в программирующие сокеты, регистрирует результат операции и возвращает обработанные компоненты в ленту с последующей запайкой покровного материала.

Система ориентирована на производственные процессы, где требуется высокая пропускная способность участка программирования при сохранении исходного формата Tape & Reel. Двенадцать рабочих позиций позволяют параллельно обрабатывать несколько компонентов, а электрический ленточный питатель обеспечивает автоматическую подачу упаковки в рабочую зону.

HESS TAP-25000-12 подойдёт крупносерийным производителям электроники, контрактным производствам, поставщикам компонентов и предприятиям, выполняющим подготовку значительных партий микросхем перед SMT-монтажом. Модель целесообразно использовать в тех случаях, когда производительности четырёх-, шести- или восьмипозиционных систем недостаточно для планируемого объёма выпуска.

Производительность достигает 25 000 компонентов в час. Фактическая скорость обработки зависит от времени программирования конкретного устройства, объёма записываемых данных, числа активных позиций, типа корпуса и выбранного программатора.

Работа с компонентами в ленте

Компоненты поступают в систему в несущей ленте. Электрический подающий механизм перемещает упаковку в рабочую зону с заданным шагом и обеспечивает последовательную подачу карманов к участку захвата.

В стандартной конфигурации машина работает с лентой шириной 12–16 мм. При установке дополнительного подающего устройства диапазон может быть расширен до 8–32 мм. Конкретный питатель выбирается по ширине ленты, шагу кармана, глубине ячейки и габаритам корпуса.

После завершения программирования компоненты возвращаются в несущую ленту. Регулируемое автоматическое устройство термозапайки фиксирует покровный материал, формируя готовую упаковку для хранения, транспортировки или установки в питатель монтажного автомата.

Маршрут лента → лента исключает промежуточную перекладку микросхем в лотки или другую тару. Компоненты сохраняют формат Tape & Reel и после обработки могут быть переданы непосредственно на участок комплектации или поверхностного монтажа.

Программирование компонентов

HESS TAP-25000-12 применяется для автоматического программирования микросхем в корпусах QFP, QFN, SOP, SSOP и TSSOP. Возможность работы с другими корпусами определяется конфигурацией питателя, программирующих сокетов и механической оснастки.

Система оснащена двенадцатью позициями программирования с сокетами нижнего прижима. В зависимости от производственной задачи оператор может задействовать от одной до двенадцати рабочих позиций. Такая конфигурация позволяет адаптировать технологический цикл под количество установленных программаторов, особенности компонента и требуемую производительность.

Компоненты автоматически перемещаются из ленты в контактную оснастку. После установки в сокеты выполняются запись и проверка данных. Оборудование может использоваться для загрузки программного кода, конфигурационных параметров, идентификаторов, серийных номеров и другой информации, предусмотренной технологией производства изделия.

Совместимость с конкретной микросхемой определяется по полному Part Number, поддерживаемому алгоритму и возможностям выбранного программатора. Под каждую задачу подбираются адаптеры, сокеты и параметры рабочего цикла.

Учёт результатов программирования

Система регистрирует количество компонентов с результатами OK и NG. Эти данные позволяют контролировать ход обработки партии, оценивать количество успешно запрограммированных микросхем и отслеживать долю компонентов с ошибкой операции.

Учёт OK/NG помогает своевременно выявлять отклонения, связанные с компонентом, программатором, программирующим алгоритмом или контактной оснасткой. Оператор получает количественную информацию о результатах обработки без необходимости вести ручной подсчёт.

Для HESS TAP-25000-12 предусмотрена регистрация результатов OK и NG. Возможность автоматического физического разделения компонентов по отдельным выходным каналам определяется при подборе конфигурации и не относится к стандартным функциям базовой машины.

Система перемещения и позиционирования

Перемещение компонентов выполняется двумя вакуумными соплами. Они извлекают микросхемы из карманов несущей ленты, устанавливают их в программирующие сокеты и после завершения операции возвращают в упаковку.

Точность захвата и установки составляет ±0,03 мм. Это обеспечивает повторяемое позиционирование корпусов относительно контактной оснастки при работе в автоматическом режиме.

По оси X используется линейный двигатель, обеспечивающий перемещение рабочего механизма между зонами подачи, программирования и выгрузки. Конструкция рассчитана на повторяющиеся высокоскоростные циклы при обработке крупных партий компонентов.

Сочетание двенадцати программирующих позиций, двух вакуумных сопел и автоматического электрического питателя позволяет организовать непрерывный процесс подачи, программирования и возврата компонентов в ленту.

Управление оборудованием

Управление HESS TAP-25000-12 построено на базе ПЛК. Для настройки рабочих параметров и контроля технологического процесса используется встроенный 7-дюймовый ЖК-дисплей.

Оператор задаёт количество активных позиций программирования, параметры подачи и режим обработки партии. Интерфейс также используется для контроля работы основных механизмов и просмотра количественных результатов OK/NG.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,3 кВт. Для работы вакуумных и пневматических узлов требуется сжатый воздух под давлением 0,4–0,6 МПа.

Габариты основной машины составляют 1600 × 600 × 1600 мм. В полной рабочей конфигурации оборудование занимает 1600 × 1100 × 1600 мм. Масса системы — 310 кг.

Для каких задач подходит HESS TAP-25000-12

• высокоскоростное программирование микросхем в Tape & Reel;
• серийная и массовая загрузка программного кода;
• подготовка крупных партий компонентов перед SMT-монтажом;
• автоматизация производительного участка программирования;
• параллельная обработка на двенадцати рабочих позициях;
• настройка количества активных позиций от одной до двенадцати;
• автоматическая подача компонентов электрическим ленточным питателем;
• учёт количества компонентов OK и NG;
• программирование без изменения формата упаковки;
• повторная запайка покровной ленты;
• обработка компонентов в корпусах QFP, QFN, SOP, SSOP и TSSOP;
• увеличение пропускной способности производства.

HESS TAP-25000-12 подойдёт предприятиям, которым требуется высокопроизводительная система автоматического программирования электронных компонентов с двенадцатью рабочими позициями и сохранением формата лента → лента.

Подбор конфигурации

Для проверки совместимости и подбора системы необходимо предоставить:

• производителя и полный Part Number компонента;
• datasheet;
• тип и размеры корпуса;
• ширину несущей ленты;
• шаг, глубину и размеры кармана;
• параметры покровной ленты;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• размер партии;
• требуемую производительность;
• необходимое количество активных позиций;
• требования к обработке результатов OK/NG;
• образцы компонентов и исходной упаковки.

После анализа исходных данных определяются совместимость микросхемы, модель программатора, конструкция контактной оснастки, конфигурация электрического питателя, количество задействованных позиций и расчётная производительность оборудования.
