HESS TAP-9000-8 — настольная система программирования компонентов в ленте

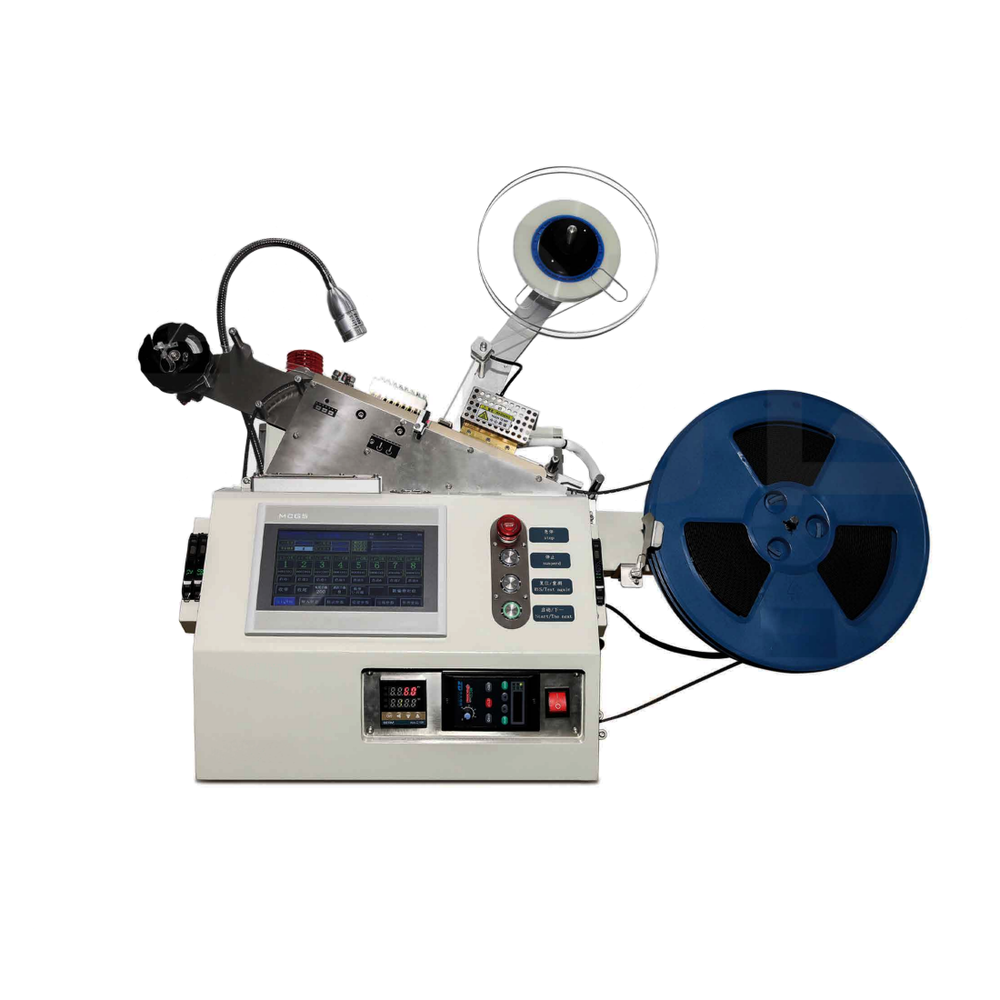

HESS TAP-9000-8 — компактная настольная система автоматического программирования электронных компонентов в ленте. Оборудование предназначено для серийной подготовки микросхем к последующему монтажу на печатные платы и объединяет в одном цикле подачу компонентов, вскрытие покровной ленты, программирование, контроль результата, возврат компонентов в карманы и повторную запайку упаковки.

Система подходит для производителей электроники, контрактных производств, участков подготовки компонентов, сервисных центров и предприятий, которым необходимо автоматизировать прошивку микросхем без ручного извлечения каждой детали из ленты. Маршрут лента → лента позволяет сохранить исходный формат упаковки и после обработки передать компоненты на склад, участок комплектации или линию поверхностного монтажа.

Производительность системы достигает 9000 компонентов в час. Конфигурация включает до восьми позиций программирования и подбирается с учётом корпуса компонента, контактной оснастки, используемого программатора и времени записи данных. Такая архитектура позволяет выполнять параллельное программирование нескольких компонентов и повышать производительность участка при работе с серийными партиями.

Работа с компонентами в ленте

Компоненты подаются в машину непосредственно в несущей ленте. В начале технологического цикла покровная лента отделяется, после чего компоненты последовательно перемещаются в рабочую зону программирования.

После завершения операции компоненты возвращаются в исходные карманы. Покровная лента автоматически запаивается, поэтому на выходе формируется готовая лента, пригодная для дальнейшего хранения, транспортировки или подачи в установщик компонентов.

Такой процесс снижает количество ручных операций, уменьшает риск перепутывания компонентов и помогает сохранить порядок партии. Система особенно удобна для производств, где микросхемы поступают в формате Tape & Reel и после программирования должны оставаться в той же упаковке.

HESS TAP-9000-8 поддерживает работу с корпусами SOT23-6, SOT23-8, SOP150, SOP210, TSSOP8 и TSSOP20. Для каждого типа корпуса применяется соответствующая контактная оснастка и настраивается необходимое количество программирующих позиций.

Программирование компонентов

Основная задача HESS TAP-9000-8 — автоматизация серийного программирования микросхем и электронных компонентов перед монтажом. Машина подходит для загрузки прошивок, конфигурационных данных, идентификаторов и другой информации, предусмотренной технологическим процессом заказчика.

Компоненты автоматически подаются в рабочие позиции и устанавливаются в программирующие сокеты. В зависимости от корпуса и конфигурации одновременно может использоваться до восьми позиций. Для SOT23-6 применяется конфигурация до шести рабочих позиций, для корпусов SOP — до восьми.

Система может комплектоваться автономными программаторами KINCOTO, SFLY, Holtek, Sonix, ELAN, Nyquest, PADAUK, Hyundai, SinoWealth, Airona Technology, JIELI Technology, Buildwin, CT-UNITE и NATION. Конкретная конфигурация определяется по Part Number компонента, поддерживаемому алгоритму программирования, объёму записываемых данных и требованиям к производительности.

HESS TAP-9000-8 позволяет организовать отдельный участок автоматического программирования микросхем или встроить операцию в общий процесс подготовки компонентов перед SMT-монтажом. Система особенно эффективна при регулярной обработке однотипных партий, когда ручное программирование ограничивает производительность и увеличивает трудоёмкость.

Обработка результатов программирования

После завершения цикла машина контролирует состояние компонента в рабочей позиции. Если компонент не был корректно извлечён из сокета, он автоматически направляется в отдельный NG-контейнер.

Физическое отделение проблемных компонентов от основного потока упрощает контроль партии и предотвращает их случайное возвращение в готовую ленту. При этом система выполняет отбраковку NG-компонентов, а не многокатегорийную сортировку по нескольким BIN.

Результаты обработки используются для контроля стабильности процесса и своевременного выявления ошибок, связанных с компонентом, оснасткой или программирующим модулем.

Управление оборудованием

Управление HESS TAP-9000-8 осуществляется через встроенную панель с 7-дюймовым ЖК-дисплеем. Оператор задаёт рабочие параметры, выбирает конфигурацию программирующих позиций и контролирует ход технологического процесса.

Интерфейс рассчитан на повседневную эксплуатацию оборудования на производственном участке и не требует отдельного внешнего компьютера. Настройка машины выполняется под конкретный тип корпуса, контактную оснастку и используемый программатор.

Система подключается к сети AC 220 В, 50 Гц. Потребляемая мощность составляет 0,12 кВт. Подключение к системе сжатого воздуха не требуется, что упрощает установку оборудования и позволяет разместить его на отдельном рабочем месте без дополнительной пневматической инфраструктуры.

Компактные габариты 798 × 530 × 680 мм и масса 26 кг делают HESS TAP-9000-8 подходящей для небольших производственных участков, лабораторий, опытных производств и линий с ограниченным рабочим пространством.

Для каких задач подходит HESS TAP-9000-8

• серийное программирование микросхем в формате Tape & Reel;
• подготовка электронных компонентов перед автоматическим монтажом;
• загрузка прошивок, конфигурационных данных и идентификаторов;
• автоматизация ручного участка программирования;
• параллельное программирование нескольких компонентов;
• сохранение формата упаковки лента → лента;
• отделение компонентов с ошибкой обработки;
• подготовка партий компонентов для контрактного производства;
• обработка небольших и средних серий на отдельном рабочем месте.

HESS TAP-9000-8 подойдёт предприятиям, которым требуется компактная автоматическая система программирования компонентов без сложной инфраструктуры, изменения формата упаковки и подключения сжатого воздуха.

Подбор конфигурации

Для подбора системы необходимо предоставить:

• производителя и полное обозначение компонента;
• datasheet;
• тип и размеры корпуса;
• параметры несущей и покровной ленты;
• используемый программатор или требования к программированию;
• объём записываемых данных;
• требуемую производительность;
• объём партии;
• критерии успешного программирования;
• образцы компонентов и упаковки.

На основании этих данных определяются совместимость компонента, модель программатора, состав контактной оснастки, количество рабочих позиций и расчётная производительность оборудования.
